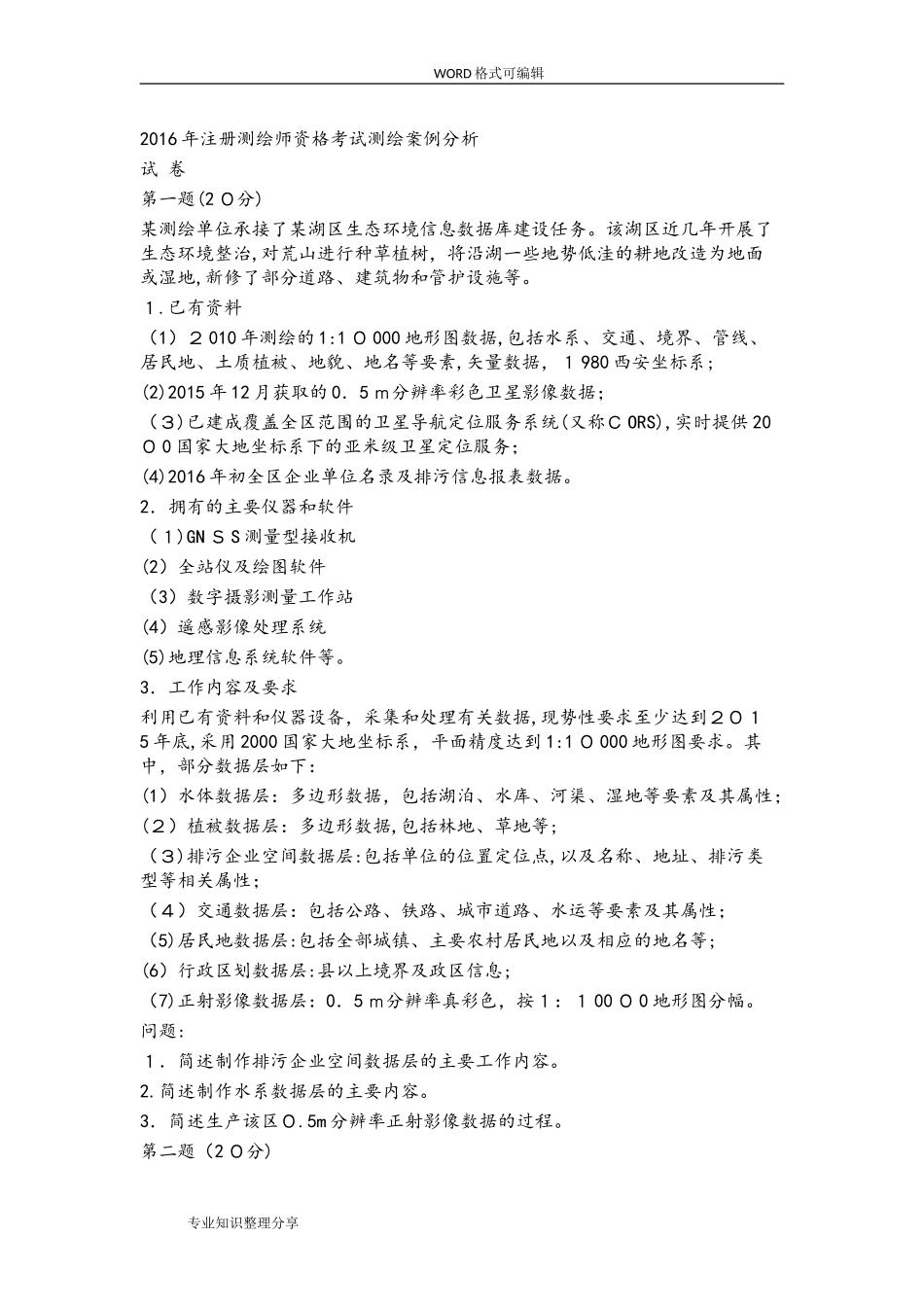

WORD格式可编辑2016年注册测绘师资格考试测绘案例分析试卷第一题(2０分)某测绘单位承接了某湖区生态环境信息数据库建设任务。该湖区近几年开展了生态环境整治,对荒山进行种草植树，将沿湖一些地势低洼的耕地改造为地面或湿地,新修了部分道路、建筑物和管护设施等。１.已有资料（1）２010年测绘的1:1０000地形图数据,包括水系、交通、境界、管线、居民地、土质植被、地貌、地名等要素,矢量数据，１980西安坐标系;(2)2015年12月获取的0．5ｍ分辨率彩色卫星影像数据；（３)已建成覆盖全区范围的卫星导航定位服务系统(又称ＣORS),实时提供20０0国家大地坐标系下的亚米级卫星定位服务；(4)2016年初全区企业单位名录及排污信息报表数据。2．拥有的主要仪器和软件（１)GNＳS测量型接收机(2）全站仪及绘图软件（3）数字摄影测量工作站(4）遥感影像处理系统(5)地理信息系统软件等。3．工作内容及要求利用已有资料和仪器设备，采集和处理有关数据,现势性要求至少达到２０１5年底,采用2000国家大地坐标系，平面精度达到1:1０000地形图要求。其中，部分数据层如下：(1）水体数据层：多边形数据，包括湖泊、水库、河渠、湿地等要素及其属性；(２）植被数据层：多边形数据,包括林地、草地等;（３)排污企业空间数据层:包括单位的位置定位点,以及名称、地址、排污类型等相关属性；（４）交通数据层：包括公路、铁路、城市道路、水运等要素及其属性；（5)居民地数据层:包括全部城镇、主要农村居民地以及相应的地名等;(6）行政区划数据层:县以上境界及政区信息;（7)正射影像数据层：0．5ｍ分辨率真彩色，按１：１00０0地形图分幅。问题:１．简述制作排污企业空间数据层的主要工作内容。2.简述制作水系数据层的主要内容。3．简述生产该区０.5m分辨率正射影像数据的过程。第二题（2０分)专业知识整理分享WORD格式可编辑某甲级测绘单位承担一室内大型设备组装的放样任务，设备长21m，宽10m,高3m,组装设备厂房四面墙皆为钢筋水泥浇筑，长30m,宽20m,高ｌ0m,要求组装后的设备主轴线与厂房主轴线重合；设备组装的点位误差优于±1.5ｍm。1.测量设备:（1）测量机器人一台，测角精度0.５",测距精度0.6mｍ＋lppm；（2)原装高精度圆棱镜２0只；(3）能安置棱镜的“L”形墙标2０个，带“+”字刻划的测量标志2个;（４)含球形棱镜的专用测量工件一套;(5)30m钢卷尺一把;2.作业流程（1）厂房主轴线确定。在厂房长对称轴端点内侧1m位置的Ａ、B点上,埋设带“+”字刻划的测量标志,Ａ、B的连线即为厂房主轴线；（2）控制点埋设。在每面墙上埋设４~５个“L”形标志,所有的标志在水平面上大致均匀分布,在高度上错落有致，“Ｌ”形标志上安置棱镜作为控制点；（３)控制点测量。利用测量机器人自动测量３个控制点三维坐标,观测８测回；(4）坐标变换。根据组装要求,选择合适的方向作为施工坐标系X轴，将控制点坐标转换到施工坐标系中；（5)自由设站。在合适位置安装测量机器人，选取适当的控制点,按自由设站法测定仪器坐标,并检查自由设站的精度；（6）坐标放样；(7）重复（５)~(6)步骤；３．放样质量检测。重点检查安装设备上点与点、点与线、点与面之间的相对关系,对大型圆孔检测圆心的位置及圆心到轴线的距离。问题:1．如何建立施工坐标系?简述坐标变换的目的和流程。2.自由设站对控制点的数量和点位分布有什么要求？如何检查自由设站成果的可用性。专业知识整理分享WORD格式可编辑3.叙述检测圆心平面坐标的作业方法和流程。第三题(２0分)某测绘单位承担一个海岛的跨海高程传递测量,采用测距三角高程测量与同步验潮联测的方法进行，主要工作内容包括跨海观测点的选定、埋设、观测和数据处理等。海岛局陆地的跨距为90０0ｍ，陆地沿岸地区地势起伏较大。有关情况如下:１．跨海观测点选定为选定合适的跨海观测点位置，在陆地沿岸和海岛进行了实地勘察，现场地质条件稳定,通视良好,其中，在陆地沿岸初选了A、B、C(见图11），同时在跨海两边的观测点附近选定临时验潮站址及辅助水准点站址。图１12．跨海观测点埋设跨海观测点选定后,依据任务要求绘制了跨海观测断面示意图(见图1２)。在选定的地点进行跨海观测点的埋设，建造跨海观测...
