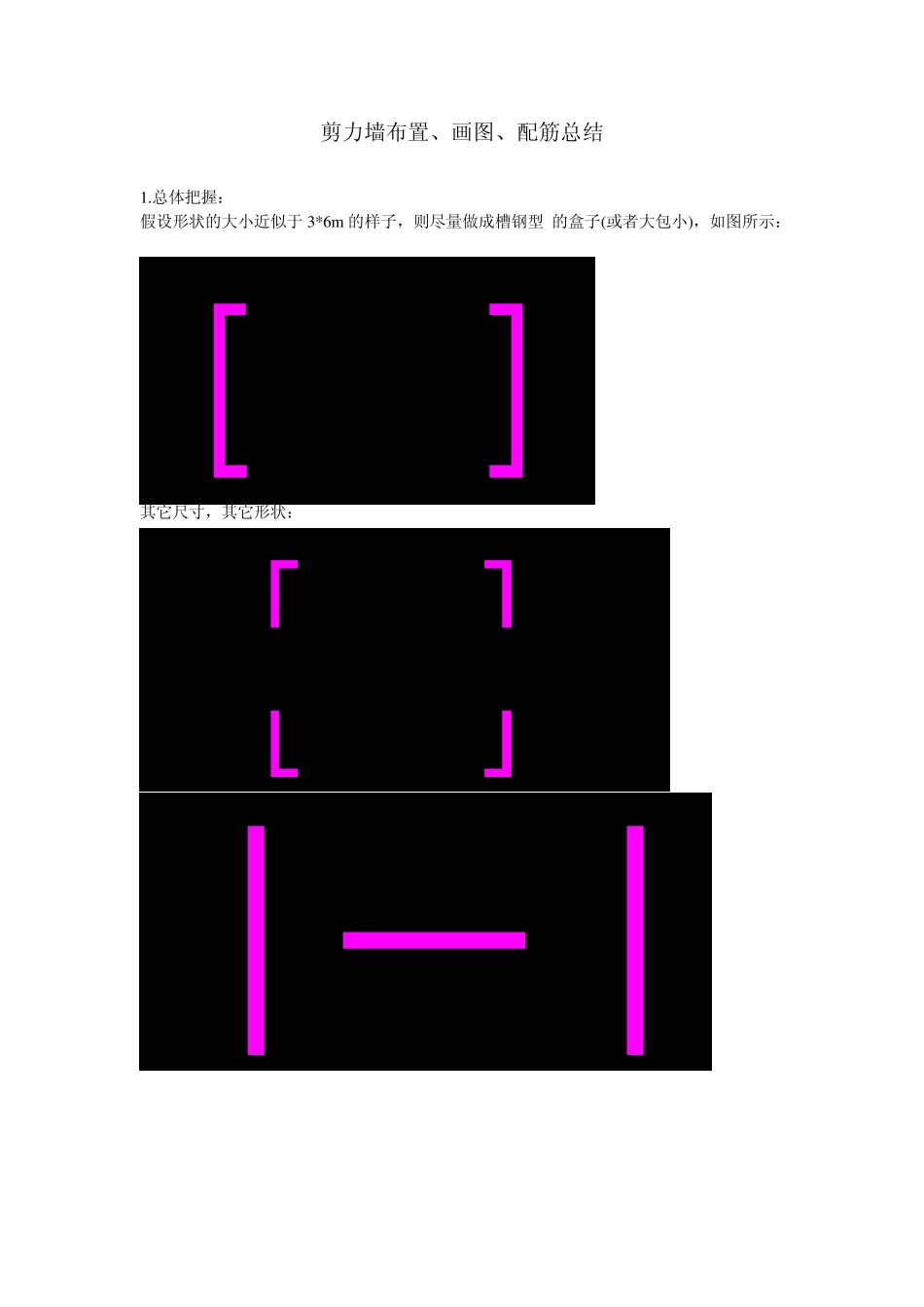

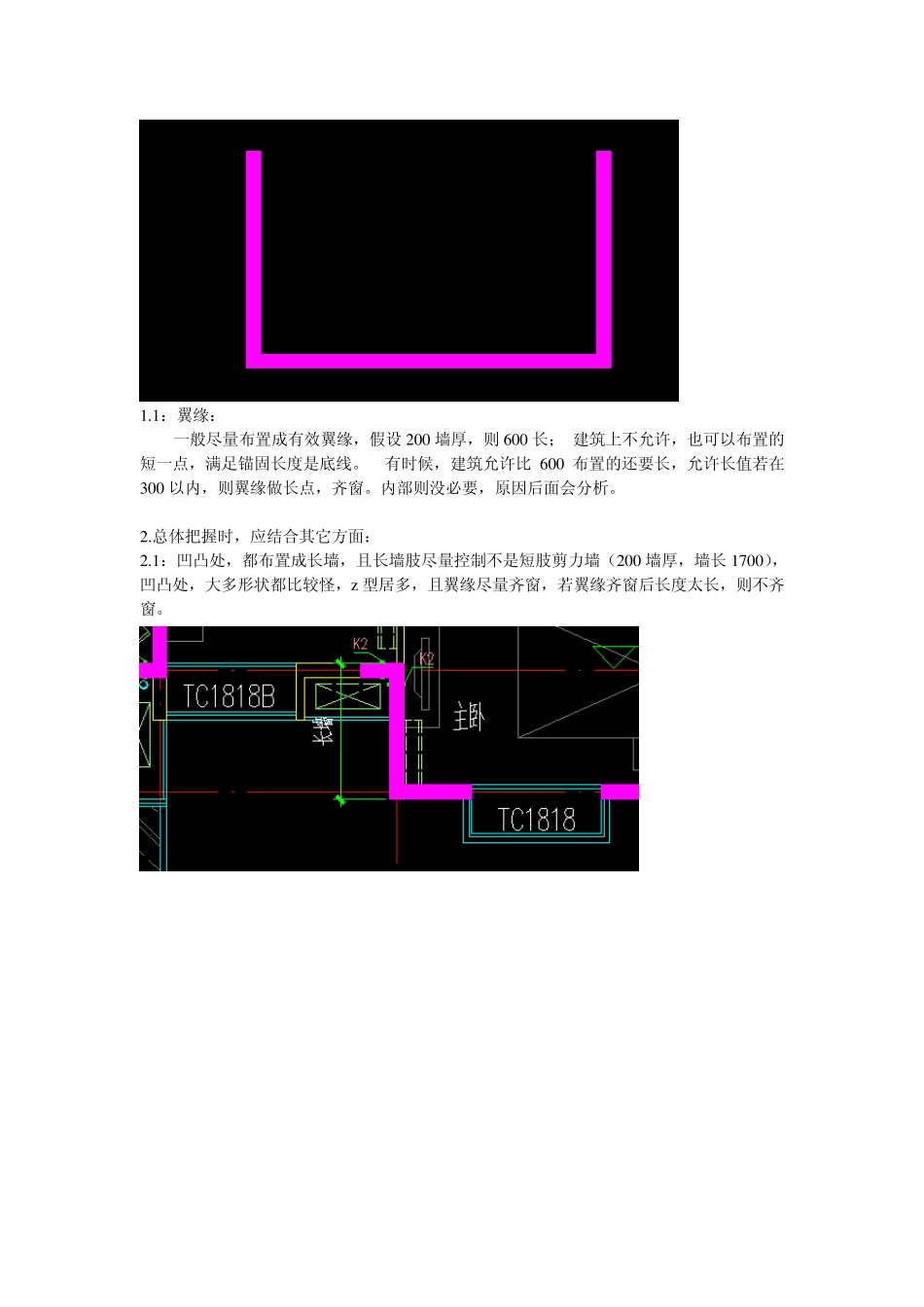

剪力墙布置、画图、配筋总结 1.总体把握： 假设形状的大小近似于 3*6m 的样子，则尽量做成槽钢型 的盒子(或者大包小)，如图所示： 其它尺寸，其它形状： 1.1：翼缘： 一般尽量布置成有效翼缘，假设200 墙厚，则600 长； 建筑上不允许，也可以布置的短一点，满足锚固长度是底线。 有时候，建筑允许比 600 布置的还要长，允许长值若在300 以内，则翼缘做长点，齐窗。内部则没必要，原因后面会分析。 2.总体把握时，应结合其它方面： 2.1：凹凸处，都布置成长墙，且长墙肢尽量控制不是短肢剪力墙（200 墙厚，墙长1700），凹凸处，大多形状都比较怪，z 型居多，且翼缘尽量齐窗，若翼缘齐窗后长度太长，则不齐窗。 2.2：方便钢筋的锚固，梁搭接，做端柱，设置翼缘；虽然用钢量大了些，但这种浪费是必须的，所以不必纠结。但尽量控制 z型墙是底线，一些跨度比较小的的填充墙下可以不必设梁，比如小于等于 3.6m 的跨，加强板的配筋即可。 2 .3 ：某些所谓的翼缘，除了其自身外，其拐角处没必要按边缘构件去配筋，因为此处应力小。 但有个前提，翼缘（可以当作扶壁柱）在墙身中间的位置。电梯井也会出现此情况。 2.4：墙的经济长度：200 墙厚时，剪力墙的经济长度1.7m，短肢剪力墙的经济长度为600 ，即一般1700mm 的墙，一般都满足轴压比的。 3.梁长：在建筑有要求的部位，梁高尽量不超过450mm，所以，按梁的跨度取值 (10~15)X450=4.5m~6.75m；既然是经验跨度，则说明一般梁长在此范围之内是合理的。 3.1：梁只听说过“连梁超筋”，一般没有听说过剪力墙结构中框架梁出什么问题的。并且，剪力墙结构中，框架梁还是占大多数，连梁占少数。所以，假设梁高450，则梁长尽量布置成大于 2300mm（跨高比大于 5），一般都没什么问题，只要大于 2300，不要太长（比如 7m、8m），管它多长，不用管，梁长不是重点。 如果是建筑布置的原因或其它需要，梁要布置成连梁，则跨高比尽量大于 2.5，假设梁高450，即梁长尽量大于 1200mm，为啥？可以从规范中抗剪公式可以看成，如果可以，尽量比1200mm 长。 连梁一般可以看成墙的一部分，但有些地方，梁不长，与剪力墙垂直，此梁属于框架梁，如果支座刚度不足，则点铰接，比如楼梯间梯梁。 有时候，一字墙平面外有梁搭接，则需要把此梁做得强一些，比如有些住宅中的阳台处，原因可以见后面的分析: 4.初步建模后，受力分析，调整： 看位移比，周期比，层间位移角等，结合“结构整...
