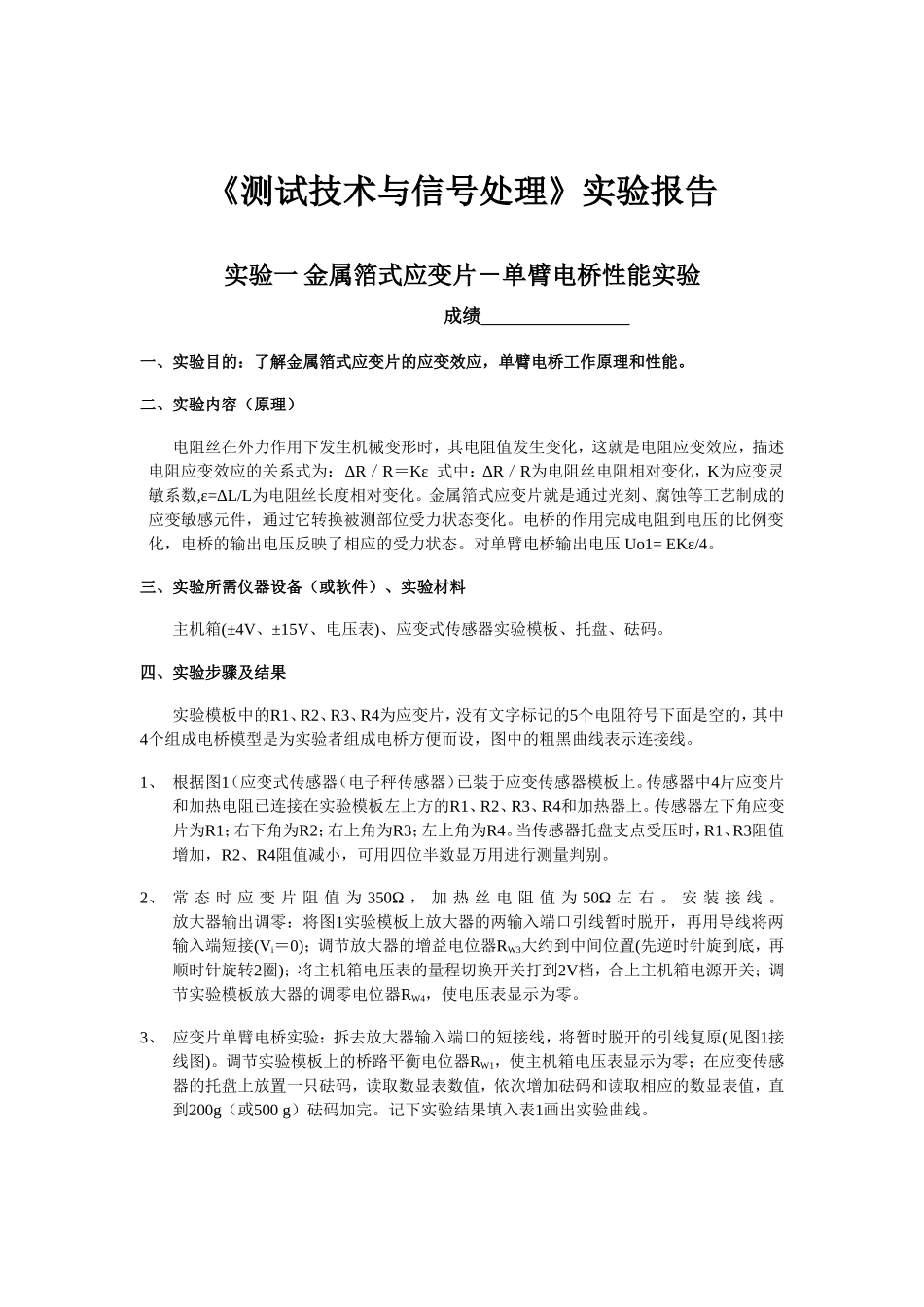

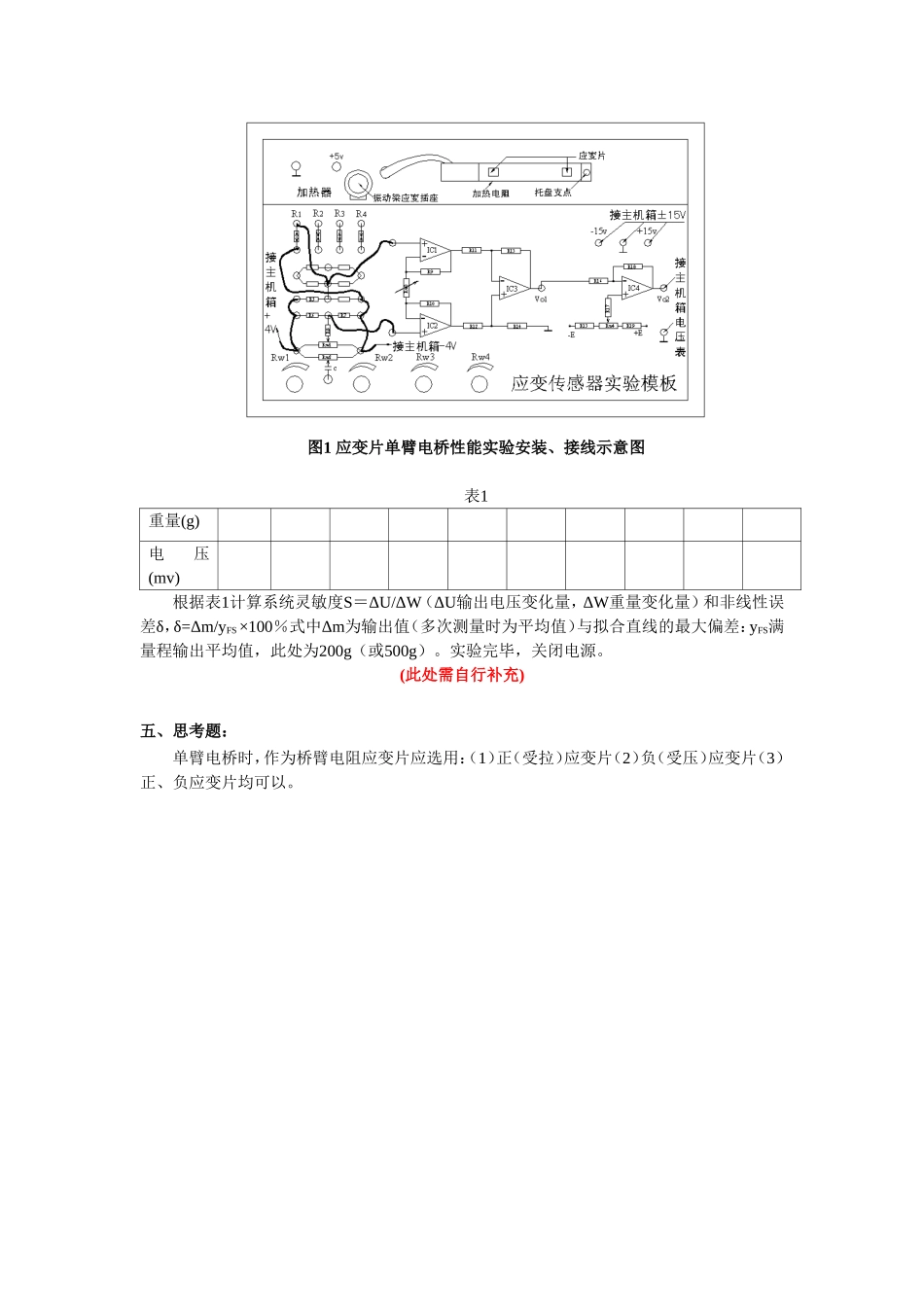

《测试技术与信号处理》实验报告实验一金属箔式应变片－单臂电桥性能实验成绩一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。二、实验内容（原理）电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压Uo1=EKε/4。三、实验所需仪器设备（或软件）、实验材料主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘、砝码。四、实验步骤及结果实验模板中的R1、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。1、根据图1（应变式传感器（电子秤传感器）已装于应变传感器模板上。传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4和加热器上。传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。当传感器托盘支点受压时，R1、R3阻值增加，R2、R4阻值减小，可用四位半数显万用进行测量判别。2、常态时应变片阻值为350Ω，加热丝电阻值为50Ω左右。安装接线。放大器输出调零：将图1实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi＝0)；调节放大器的增益电位器RW3大约到中间位置(先逆时针旋到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。3、应变片单臂电桥实验：拆去放大器输入端口的短接线，将暂时脱开的引线复原(见图1接线图)。调节实验模板上的桥路平衡电位器RW1，使主机箱电压表显示为零；在应变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g（或500g）砝码加完。记下实验结果填入表1画出实验曲线。图1应变片单臂电桥性能实验安装、接线示意图表1重量(g)电压(mv)根据表1计算系统灵敏度S＝ΔU/ΔW（ΔU输出电压变化量，ΔW重量变化量）和非线性误差δ，δ=Δm/yFS×100％式中Δm为输出值（多次测量时为平均值）与拟合直线的最大偏差：yFS满量程输出平均值，此处为200g（或500g）。实验完毕，关闭电源。(此处需自行补充)五、思考题：单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2）负（受压）应变片（3）正、负应变片均可以。实验二金属箔式应变片—全桥性能实验成绩一、实验目的：了解全桥测量电路的优点。二、实验内容（原理）(此处需自行补充)三、实验所需仪器设备（或软件）、实验材料主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘、砝码。四、实验步骤及结果(此处需自行补充)五、思考题：(此处需自行补充)实验三直流激励时霍尔式传感器位移特性实验成绩一、实验目的：(此处需自行补充)二、实验内容（原理）(此处需自行补充)三、实验所需仪器设备（或软件）、实验材料(此处需自行补充)四、实验步骤及结果(此处需自行补充)五、思考题：(此处需自行补充)实验四霍尔测速实验成绩执笔人实验日期2015年11月18日一、实验目的：(此处需自行补充)二、实验内容（原理）(此处需自行补充)三、实验所需仪器设备（或软件）、实验材料(此处需自行补充)四、实验步骤及结果(此处需自行补充)五、思考题：(此处需自行补充)实验五磁电式转速传感器测速实验成绩执笔人实验日期2015年11月18日一、实验目的：(此处需自行补充)二、实验内容（原理）(此处需自行补充)三、实验所需仪器设备（或软件）、实验材料(此处需自行补充)四、实验步骤及结果(此处需自行补充)五、思考题：(此处需自行补充)实验六光电转速传感器测速实验成绩执笔人实验日期2015年11月18日一、实验目的：(此处需自行补充)二、实验内容（原理）(此处需自行补充)三、实验所需仪器设备（或软件）、实验材料(此处需自行补充)四、实验步骤及结果(此处需自行补充)五、思考题：(此处需自行补充)
