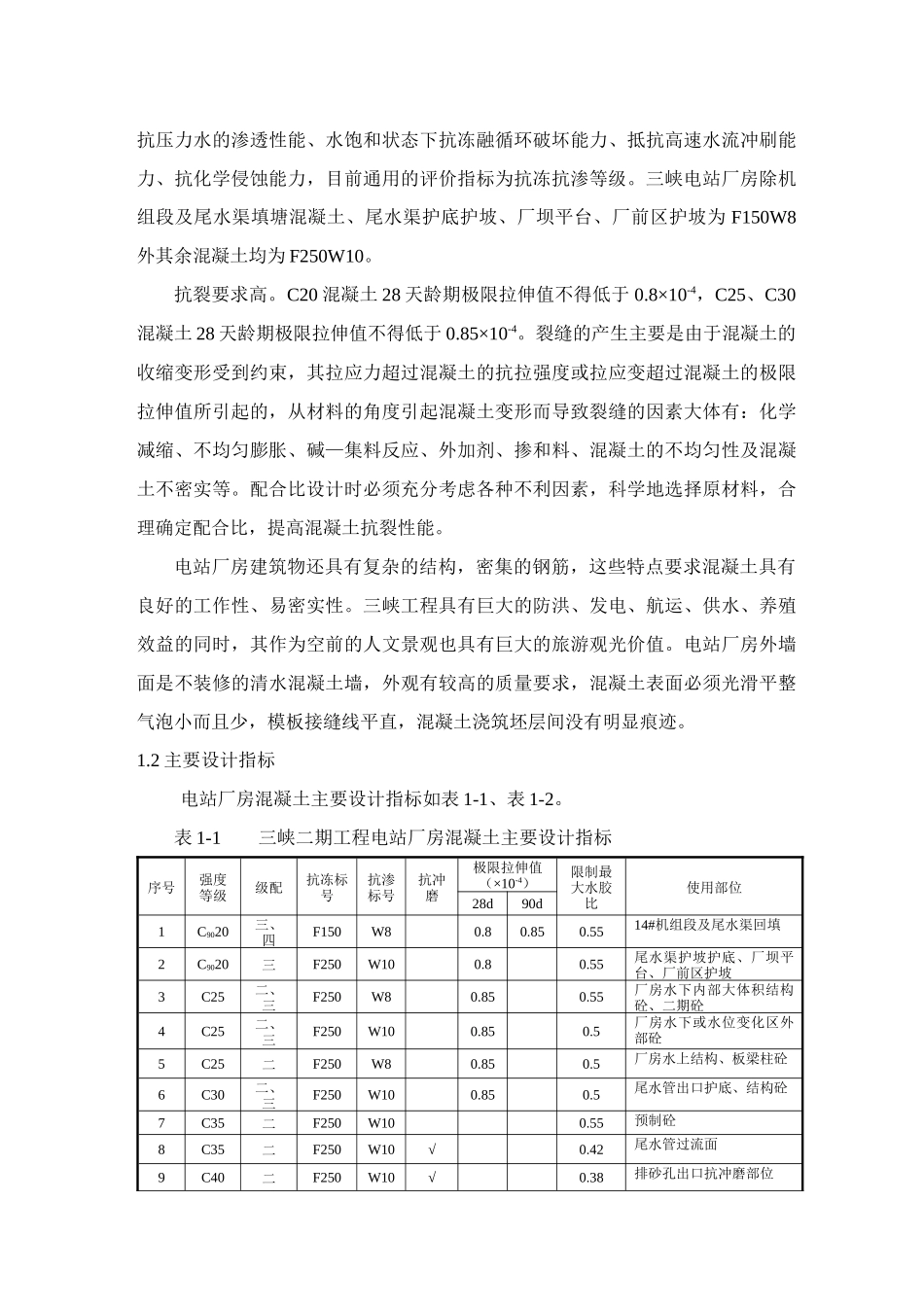

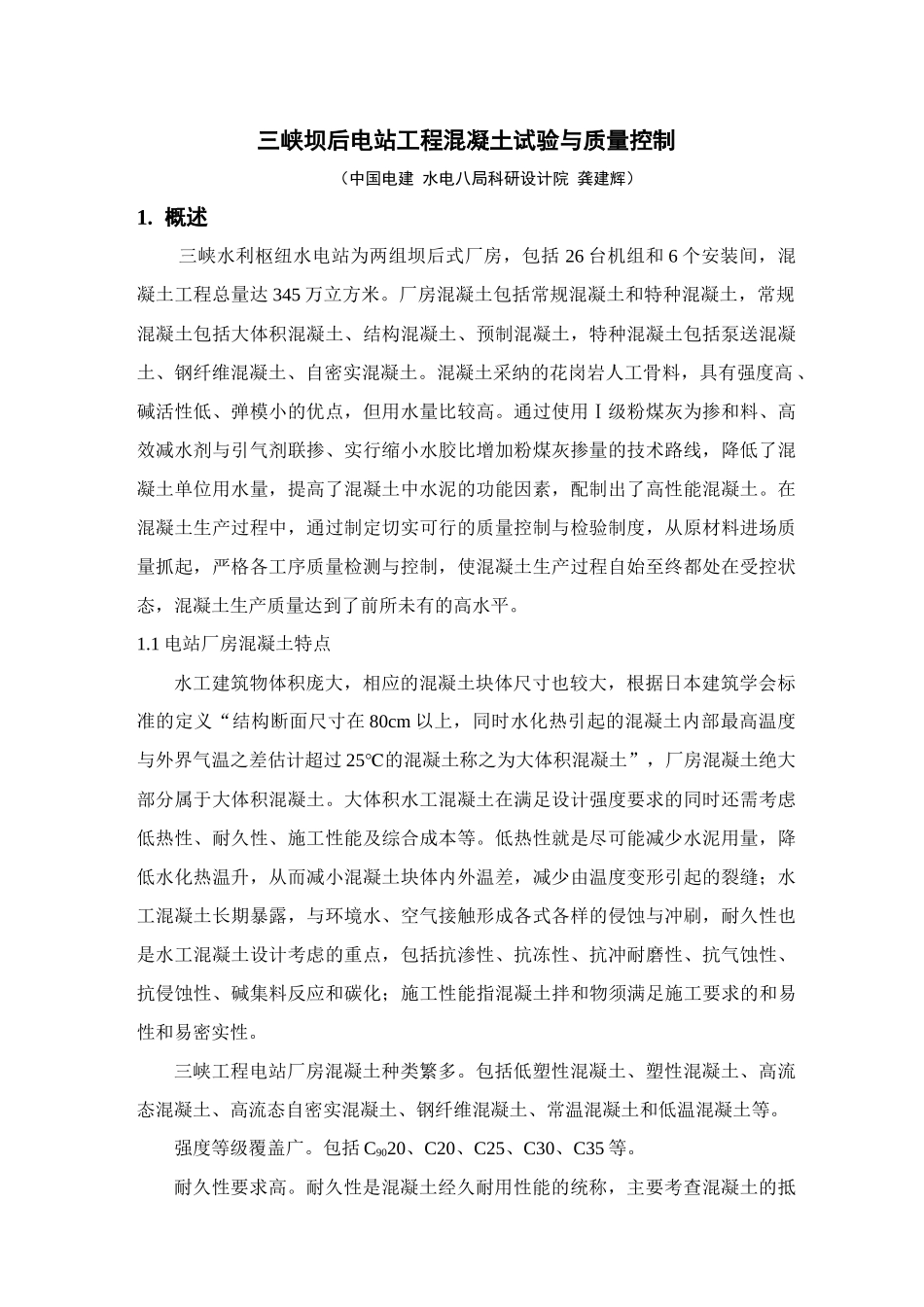

三峡坝后电站工程混凝土试验与质量控制（中国电建 水电八局科研设计院 龚建辉）1. 概述三峡水利枢纽水电站为两组坝后式厂房，包括 26 台机组和 6 个安装间，混凝土工程总量达 345 万立方米。厂房混凝土包括常规混凝土和特种混凝土，常规混凝土包括大体积混凝土、结构混凝土、预制混凝土，特种混凝土包括泵送混凝土、钢纤维混凝土、自密实混凝土。混凝土采纳的花岗岩人工骨料，具有强度高 、碱活性低、弹模小的优点，但用水量比较高。通过使用Ⅰ级粉煤灰为掺和料、高效减水剂与引气剂联掺、实行缩小水胶比增加粉煤灰掺量的技术路线，降低了混凝土单位用水量，提高了混凝土中水泥的功能因素，配制出了高性能混凝土。在混凝土生产过程中，通过制定切实可行的质量控制与检验制度，从原材料进场质量抓起，严格各工序质量检测与控制，使混凝土生产过程自始至终都处在受控状态，混凝土生产质量达到了前所未有的高水平。1.1 电站厂房混凝土特点水工建筑物体积庞大，相应的混凝土块体尺寸也较大，根据日本建筑学会标准的定义“结构断面尺寸在 80cm 以上，同时水化热引起的混凝土内部最高温度与外界气温之差估计超过 25℃的混凝土称之为大体积混凝土”，厂房混凝土绝大部分属于大体积混凝土。大体积水工混凝土在满足设计强度要求的同时还需考虑低热性、耐久性、施工性能及综合成本等。低热性就是尽可能减少水泥用量，降低水化热温升，从而减小混凝土块体内外温差，减少由温度变形引起的裂缝；水工混凝土长期暴露，与环境水、空气接触形成各式各样的侵蚀与冲刷，耐久性也是水工混凝土设计考虑的重点，包括抗渗性、抗冻性、抗冲耐磨性、抗气蚀性、抗侵蚀性、碱集料反应和碳化；施工性能指混凝土拌和物须满足施工要求的和易性和易密实性。三峡工程电站厂房混凝土种类繁多。包括低塑性混凝土、塑性混凝土、高流态混凝土、高流态自密实混凝土、钢纤维混凝土、常温混凝土和低温混凝土等。强度等级覆盖广。包括 C9020、C20、C25、C30、C35 等。耐久性要求高。耐久性是混凝土经久耐用性能的统称，主要考查混凝土的抵抗压力水的渗透性能、水饱和状态下抗冻融循环破坏能力、抵抗高速水流冲刷能力、抗化学侵蚀能力，目前通用的评价指标为抗冻抗渗等级。三峡电站厂房除机组段及尾水渠填塘混凝土、尾水渠护底护坡、厂坝平台、厂前区护坡为 F150W8外其余混凝土均为 F250W10。抗裂要求高。C20 混凝土 28 天龄期极限拉伸值不得低于 0.8×10-4，C25、C30...
