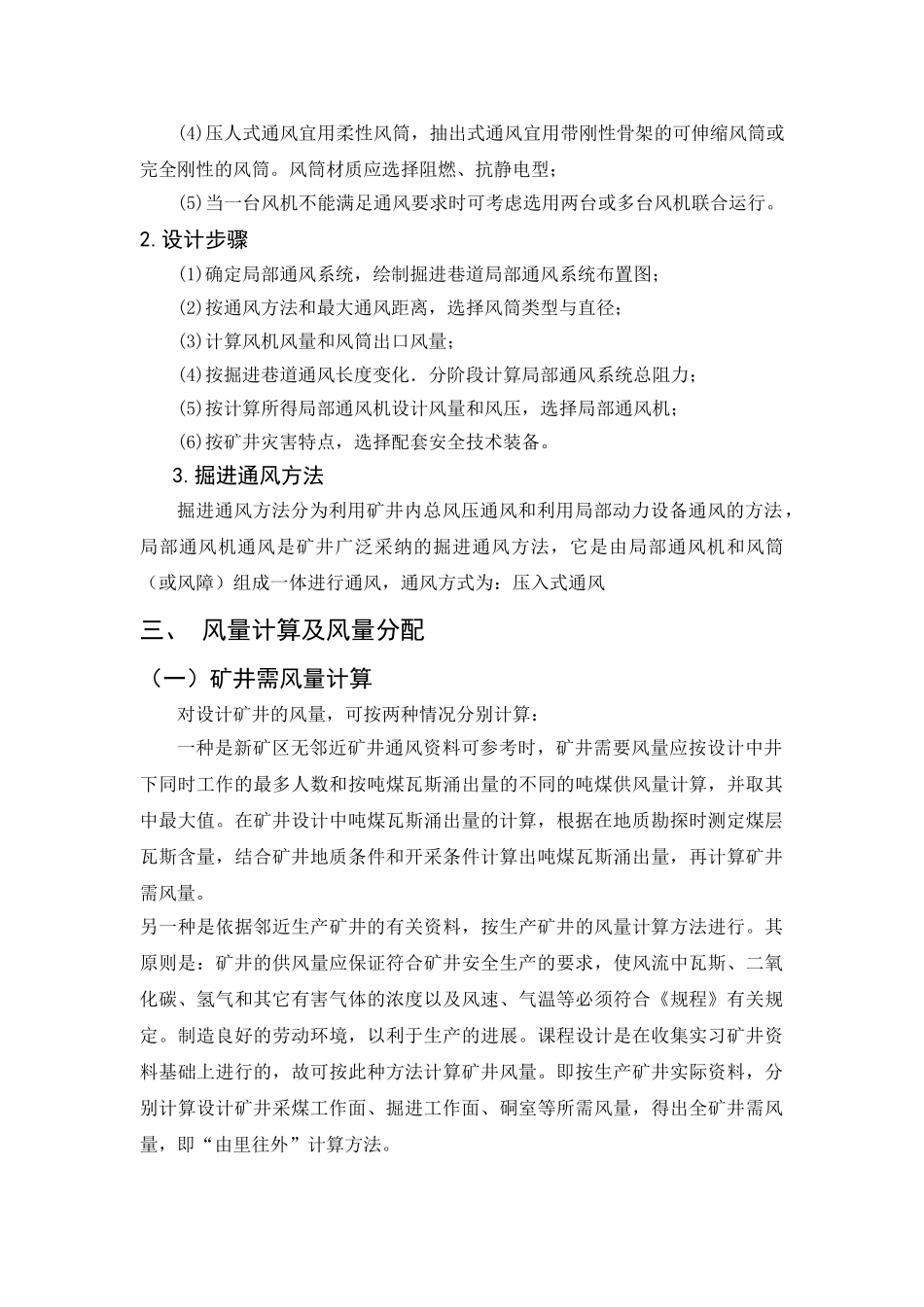

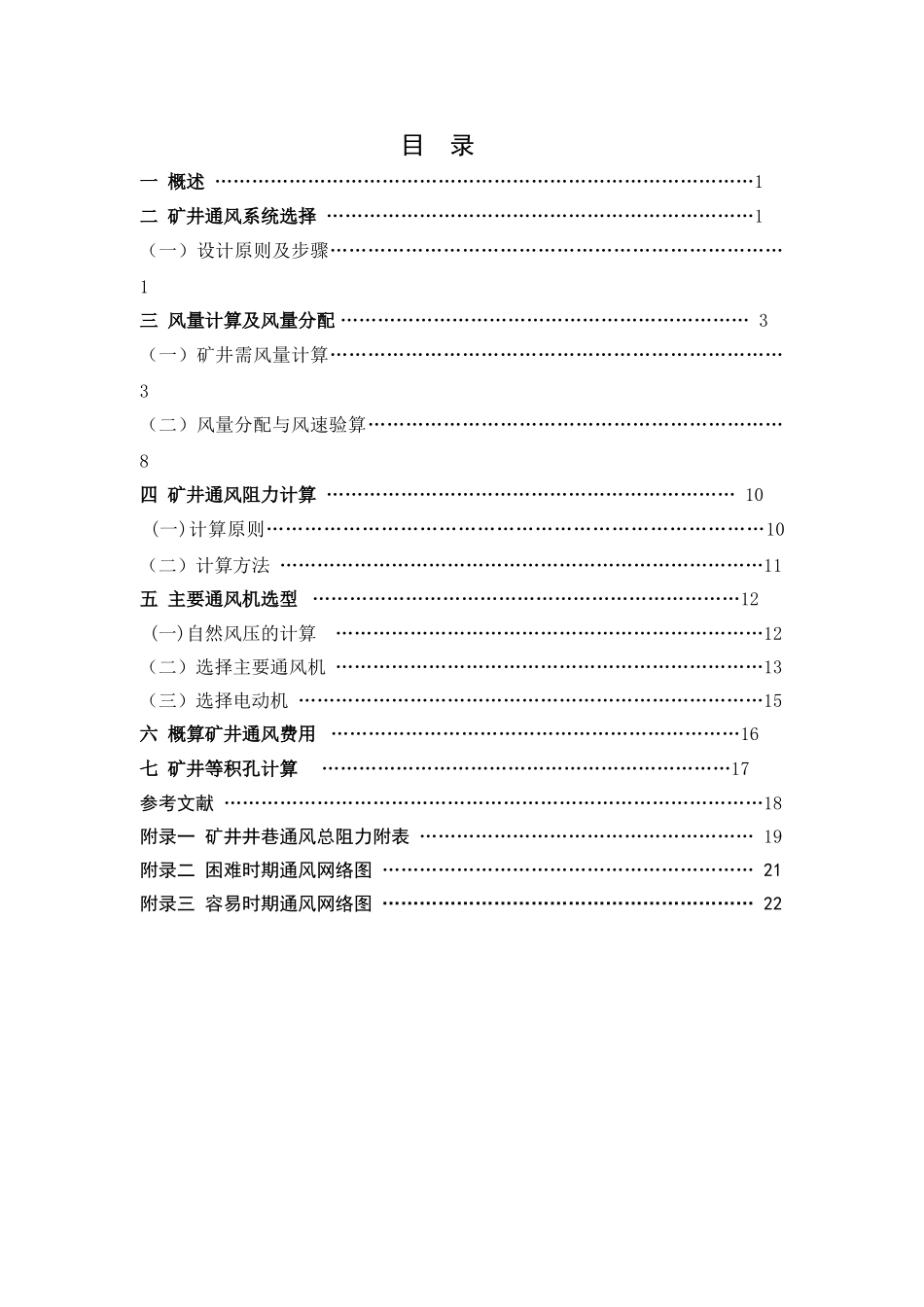

目 录一 概述 ……………………………………………………………………………1二 矿井通风系统选择 ……………………………………………………………1（一）设计原则及步骤……………………………………………………………… 1三 风量计算及风量分配 ………………………………………………………… 3（一）矿井需风量计算……………………………………………………………… 3（二）风量分配与风速验算………………………………………………………… 8四 矿井通风阻力计算 ………………………………………………………… 10 (一)计算原则……………………………………………………………………10（二）计算方法 ……………………………………………………………………11五 主要通风机选型 ……………………………………………………………12 (一)自然风压的计算 ……………………………………………………………12（二）选择主要通风机 ……………………………………………………………13（三）选择电动机 …………………………………………………………………15六 概算矿井通风费用 …………………………………………………………16七 矿井等积孔计算 …………………………………………………………17参考文献 ……………………………………………………………………………18附录一 矿井井巷通风总阻力附表 ……………………………………………… 19附录二 困难时期通风网络图 …………………………………………………… 21附录三 容易时期通风网络图 …………………………………………………… 22一 概述 某煤矿井田范围走向长 7.42km，倾斜宽 0.66—1.47km，井田面积约 8.53 km2。位于背斜南翼，为一般平缓的单斜构造，地层产状走向近东西向，倾向南，倾角 10-25。，一般为 16。左右。矿井生产能力为 90 万 t/a。矿井采纳中央竖井，煤层分组采区上山布置的开拓方式，单翼对角式通风。矿井通风难易时期的系统示意图见后。井田设三个井筒：主井、副井、风井。地面标高+200m。全矿井划分为两个水平，第一水平标高－150m，第二水平标高－350m，回风水平标高+45～+50m。第一水平东西运输大巷布置在煤层的底板岩石中，距煤层 30m，通过水平大巷开拓煤层的全部上山采区。矿井采纳走向长壁开采方式。该矿是高瓦斯矿井，瓦斯涌出量较大，为安全起见，用“品”字形布置三条上山。采纳综合机械化放顶煤采煤...
