第12章 单层厂房VIP免费

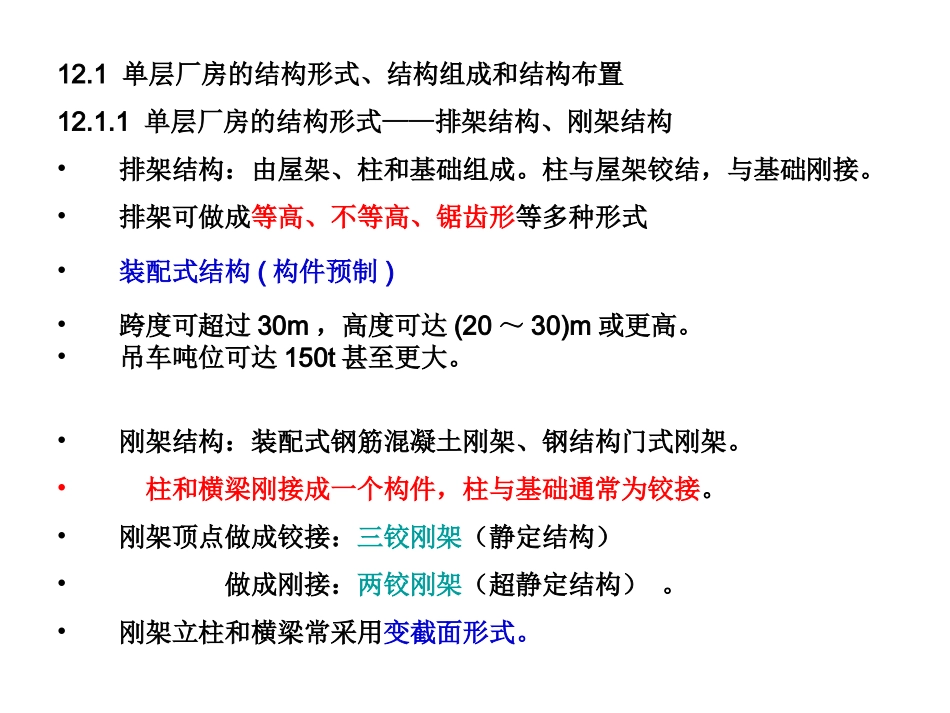

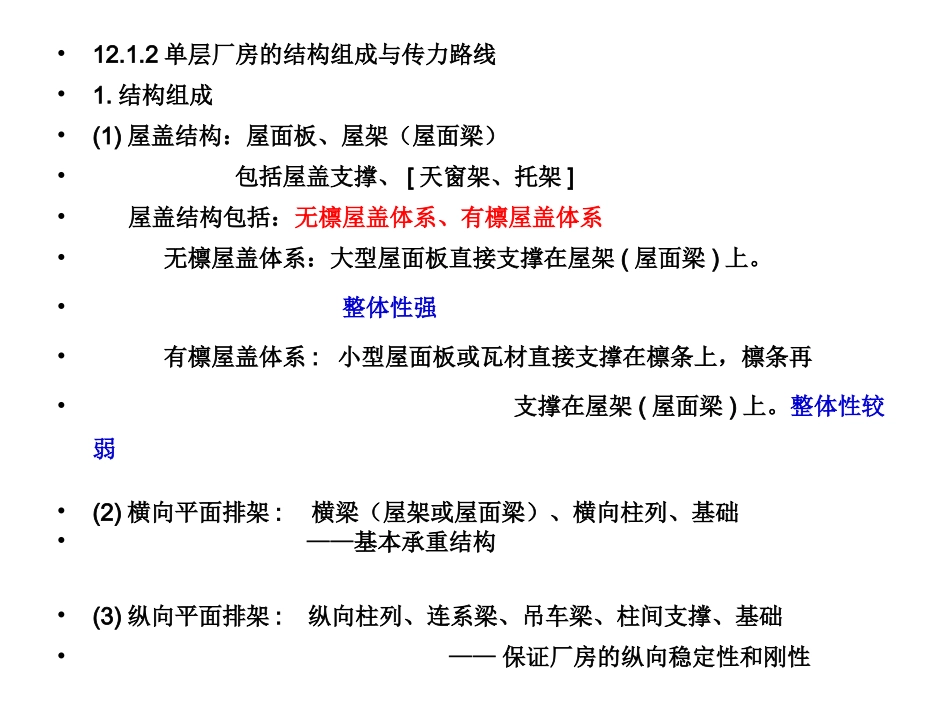

第12章单层厂房12.1单层厂房的结构形式、结构组成和结构布置12.1.1单层厂房的结构形式——排架结构、刚架结构•排架结构：由屋架、柱和基础组成。柱与屋架铰结，与基础刚接。•排架可做成等高、不等高、锯齿形等多种形式•装配式结构(构件预制)•跨度可超过30m，高度可达(20～30)m或更高。•吊车吨位可达150t甚至更大。•刚架结构：装配式钢筋混凝土刚架、钢结构门式刚架。•柱和横梁刚接成一个构件，柱与基础通常为铰接。•刚架顶点做成铰接：三铰刚架（静定结构）•做成刚接：两铰刚架（超静定结构）。•刚架立柱和横梁常采用变截面形式。•12.1.2单层厂房的结构组成与传力路线•1.结构组成•(1)屋盖结构：屋面板、屋架（屋面梁）•包括屋盖支撑、[天窗架、托架]•屋盖结构包括：无檩屋盖体系、有檩屋盖体系•无檩屋盖体系：大型屋面板直接支撑在屋架(屋面梁)上。•整体性强•有檩屋盖体系:小型屋面板或瓦材直接支撑在檩条上，檩条再•支撑在屋架(屋面梁)上。整体性较弱•(2)横向平面排架:横梁（屋架或屋面梁）、横向柱列、基础•——基本承重结构•(3)纵向平面排架:纵向柱列、连系梁、吊车梁、柱间支撑、基础•——保证厂房的纵向稳定性和刚性•纵向平面排架承受：纵向风载、吊车纵向水平荷载、•纵向水平地震作用、温度应力•(4)吊车梁:简支在柱牛腿上。承受吊车竖向荷载、吊车横向或纵向•水平荷载•(5)支撑：屋盖支撑、柱间支撑•加强厂房结构的空间刚度、保证结构的稳定和安全，•将风荷载、吊车水平荷载或水平地震作用可靠地传递•到相应的结构构件上。•(6)基础：承受柱和基础梁传来的荷载，将其传至地基。•(7)围护结构：墙、连系梁、抗风柱、基础梁•承受构件自重及墙面上风载•2.传力路线•按排架结构传力•12.1.3单层厂房的结构布置•1.柱网与定位轴线•(1)柱网•跨度：承重柱或承重墙的纵向定位轴线的距离•柱距：承重柱或承重墙的横向定位轴线的距离•柱网：纵向定位轴线与横向定位轴线在平面上构成柱网。•柱网布置应满足生产和使用要求，并应满足模数要求。p87•(2)纵向定位轴线•跨度L与吊车轨距Lk之间的关系为：•详见p87eLLk2321BBBe•(3)横向定位轴线•中柱通过柱截面中心•端柱中心线离山墙内边缘600，横向定位轴线位于山墙内边缘•图12-9•2.变形缝•伸缩缝、沉降缝、防震缝•沉降缝：将结构从基础至上部结构全部分开•伸缩缝、防震缝：仅上部结构分开，基础连成整体•伸缩缝、沉降缝均应满足防震缝缝宽的要求。•3.单层厂房的支撑•屋盖支撑、柱间支撑•(1)屋盖支撑：•上、下弦水平支撑、垂直支撑、纵向水平系杆•上、下弦水平支撑：布置在屋架（屋面梁）上、下弦平面内及天窗•架上弦平面内。节间应与屋架节间相适应。••垂直支撑：布置在屋架（屋面梁）间或天窗架间••系杆：刚性系杆（压杆）、柔性系杆（拉杆）•设置在屋架（屋面梁）上、下弦及天窗上弦平面内•柱间支撑：上部柱间支撑、中部柱间支撑、下部柱间支撑•作用：保证厂房结构的纵向刚度和稳定，将作用于厂房纵向的水•平荷载（包括风荷载、吊车纵向水平制动力等）可靠地传•到基础。•柱间支撑应设置在厂房中央，上部柱间支撑在厂房两端第一个柱距内•应同时设置——有利于温度变化或混凝土收缩。•同时柱顶应设置通长刚性连系杆以传递荷载，当屋架端部设有下弦连系杆时，也可不设柱顶连系杆。屋盖支撑屋盖上弦水平支撑屋盖下弦屋盖垂直支撑屋盖上弦系杆屋盖下弦系杆屋盖下弦水平支撑水平支撑•图柱间支撑抗风柱•4.抗风柱、圈梁、连系梁、过梁、基础梁•(1)抗风柱：抵抗山墙的风荷载，主要承受风荷载•下部与基础连接：采用插入基础杯口的固接方式•简化支座：固定端•上部与屋架连接：水平方向能可靠传递水平风荷载•竖向允许产生相对位移，以防厂房与抗风柱•沉降不均匀而产生不利影响。•连接方式：弹簧板连接、有竖向长孔的螺栓连接P92•简化支座：简支•抗风柱上柱采用矩形，>=350mmx350mm•下柱一般采用工字形或矩形•抗风柱计算简图：•(2)圈梁、连系梁、过梁、基础梁圈梁：置于墙体内，宽度为墙厚，高度>=120mm，现浇（或预制）构件。圈梁应与柱拉接•作用：增强房屋...
