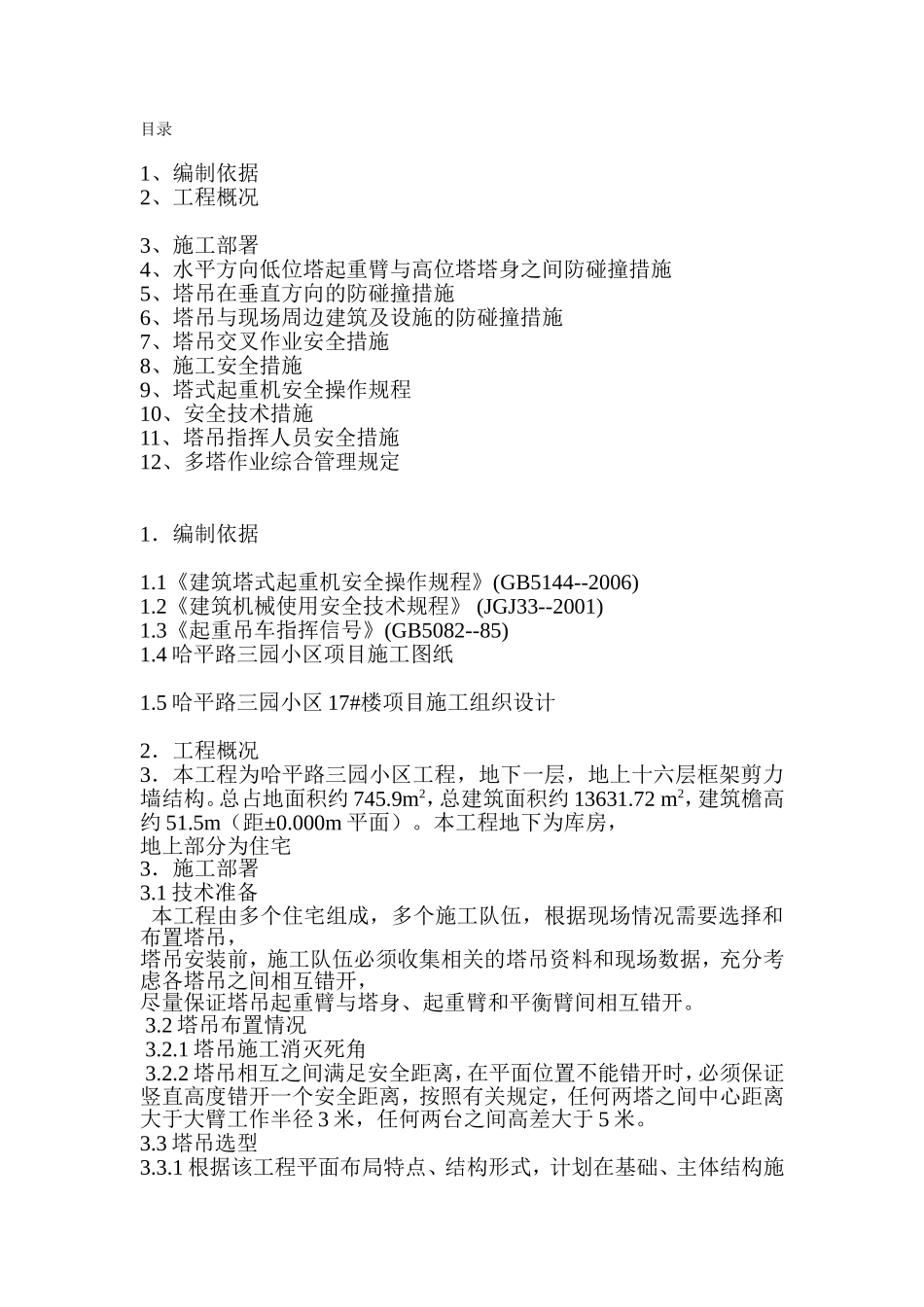

三园小区—17#楼多塔作业施工方案工程名称：哈平路三园小区—17#楼建设单位：黑龙江龙广房地产开发有限公司监理单位：黑龙江省大洋建设监理有限责任公司施工单位：哈尔滨科兴建筑有限公司编制人：王伟编制日期：2013年8月20日目录1、编制依据2、工程概况3、施工部署4、水平方向低位塔起重臂与高位塔塔身之间防碰撞措施5、塔吊在垂直方向的防碰撞措施6、塔吊与现场周边建筑及设施的防碰撞措施7、塔吊交叉作业安全措施8、施工安全措施9、塔式起重机安全操作规程10、安全技术措施11、塔吊指挥人员安全措施12、多塔作业综合管理规定1．编制依据1.1《建筑塔式起重机安全操作规程》(GB5144--2006)1.2《建筑机械使用安全技术规程》(JGJ33--2001)1.3《起重吊车指挥信号》(GB5082--85)1.4哈平路三园小区项目施工图纸1.5哈平路三园小区17#楼项目施工组织设计2．工程概况3．本工程为哈平路三园小区工程，地下一层，地上十六层框架剪力墙结构。总占地面积约745.9m2，总建筑面积约13631.72m2，建筑檐高约51.5m（距±0.000m平面）。本工程地下为库房，地上部分为住宅3．施工部署3.1技术准备本工程由多个住宅组成，多个施工队伍，根据现场情况需要选择和布置塔吊，塔吊安装前，施工队伍必须收集相关的塔吊资料和现场数据，充分考虑各塔吊之间相互错开，尽量保证塔吊起重臂与塔身、起重臂和平衡臂间相互错开。3.2塔吊布置情况3.2.1塔吊施工消灭死角3.2.2塔吊相互之间满足安全距离，在平面位置不能错开时，必须保证竖直高度错开一个安全距离，按照有关规定，任何两塔之间中心距离大于大臂工作半径3米，任何两台之间高差大于5米。3.3塔吊选型3.3.1根据该工程平面布局特点、结构形式，计划在基础、主体结构施工时安装两台自升式QTZ63塔吊，完成垂直作业任务。一台QTZ63塔吊安装在两栋住宅楼之间，另一台QTZ63塔吊安装在楼南侧。3.3.2根据施工场地条件及工程进度，本工程塔吊安装现状为17#塔吊：11标准节，顶升高度27..5米。16#塔吊：15标准节，顶升高度40米。4．水平方向低位塔吊起重臂与高位塔吊塔身之间防碰撞措施此部位的防碰撞，塔吊在现场定位是关键，通过严格控制塔吊之间的位置关系，可预防低位塔吊的起重臂端碰撞高位塔身，塔吊的定位必须保证任意两塔间距离大于较低的塔吊臂长2米以上，方能确保不发生此部位防碰撞，符合塔式起重机安全规程，《建筑塔式起重机安全操作规程》(GB5144--2006)中10.5之规定，“两台起重机之间的最小架设间距应保证处于低位的起重机臂架端部与另一台起重机的塔身之间至少有2米的间距”的规定。本工程塔吊定位，可以满足以上要求。5．塔吊在垂直方向的防碰撞措施5.1低位塔吊的起重臂与高位塔吊起重钢丝绳之间的碰撞,因施工需要，塔吊会出现交叉作业区，当相交的两台塔吊在同一区域施工时有可能发生低塔位塔吊的起重臂与高塔位塔吊起重钢丝绳的碰撞事故。为杜绝此类事故发生，塔吊使用前必须对每一台塔吊的工作区进行合理划分，尽量避免减少出现塔吊交叉工作区。同时，必须配备有操作证的、经验丰富的信号工，塔吊租赁公司要配备操作熟练、有责任心的塔司为现场服务，时刻关注本塔机及相关塔机，确保低位塔的起重臂不碰撞高位塔的起重钢丝绳，另外，塔吊在每次使用后或在非工作状态下，必须将塔吊的吊钩升至顶端，同时将起重小车行走到重臂根部，当现场风速达到6级，塔吊必须停止作业5.2高位塔吊的起重臂下端与低位塔吊的起重臂上端防碰撞相邻塔吊作业面交叉处，低塔位起重臂与高塔位塔吊起重臂有可能发生碰撞。塔吊使用前需要综合考虑各种塔吊的尺寸及各塔基础的高度，排定各塔安装高度，具体高度参考本方案前面所述，保证高位塔吊的大臂下限与低位塔吊大臂上限之间的距离不小于2米。5.3起重臂与下垂的钢丝绳同待建结构及脚手架等防碰撞措施,塔吊应有足够的施工高度，充分考虑到吊钩的高度、吊索的长度、吊物高的及安全高度余量确保吊装钢筋、模板、脚手架等物料进行水平运输期间，物料不同结构及脚手架等较高实体发生碰撞。6．塔吊与现场周边建筑及设施的防碰撞措施在实际施工中，要密切关注现场以外的情况，塔吊初次顶升要超过塔吊幅度范围的建筑物、树木等实体结...
