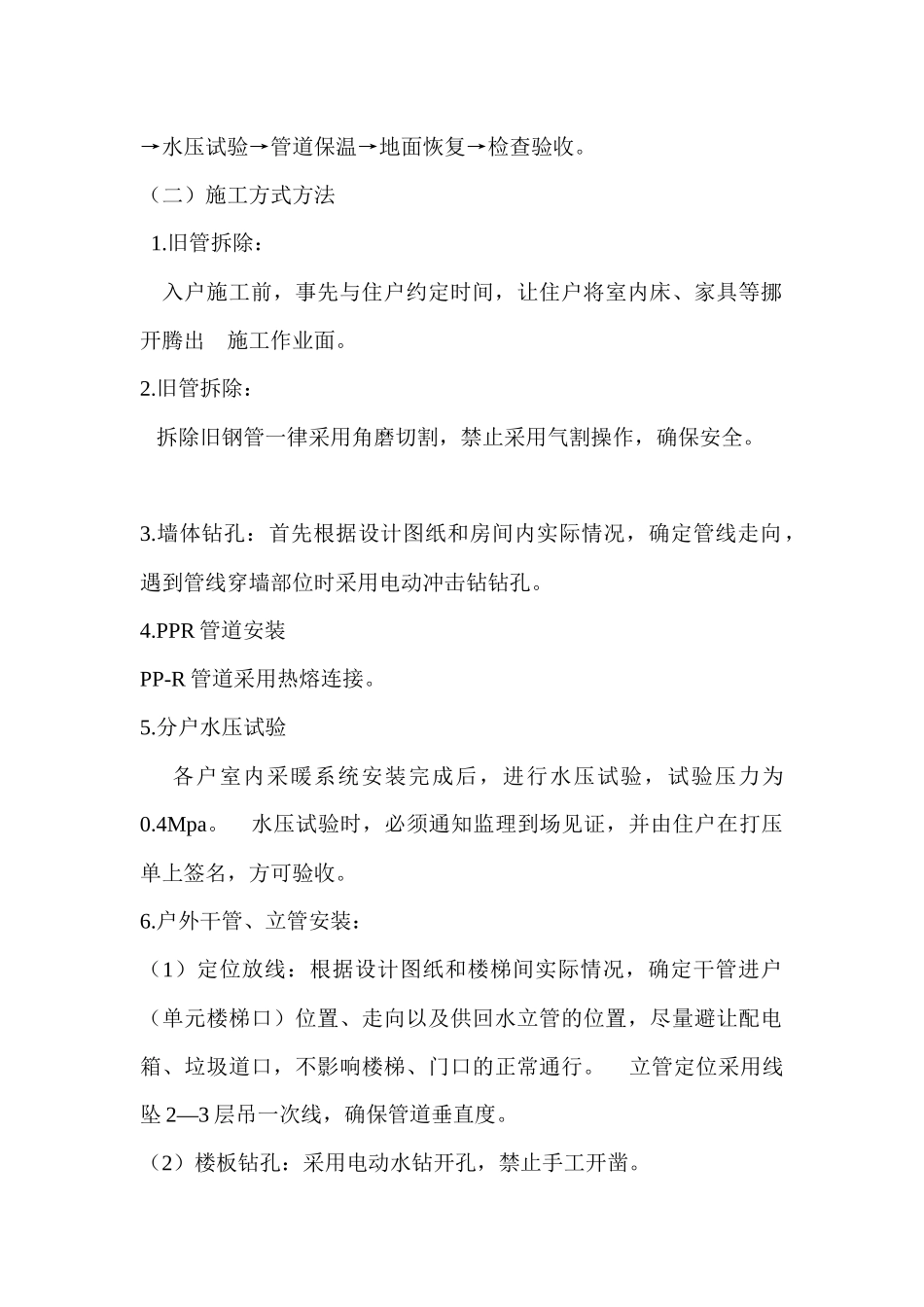

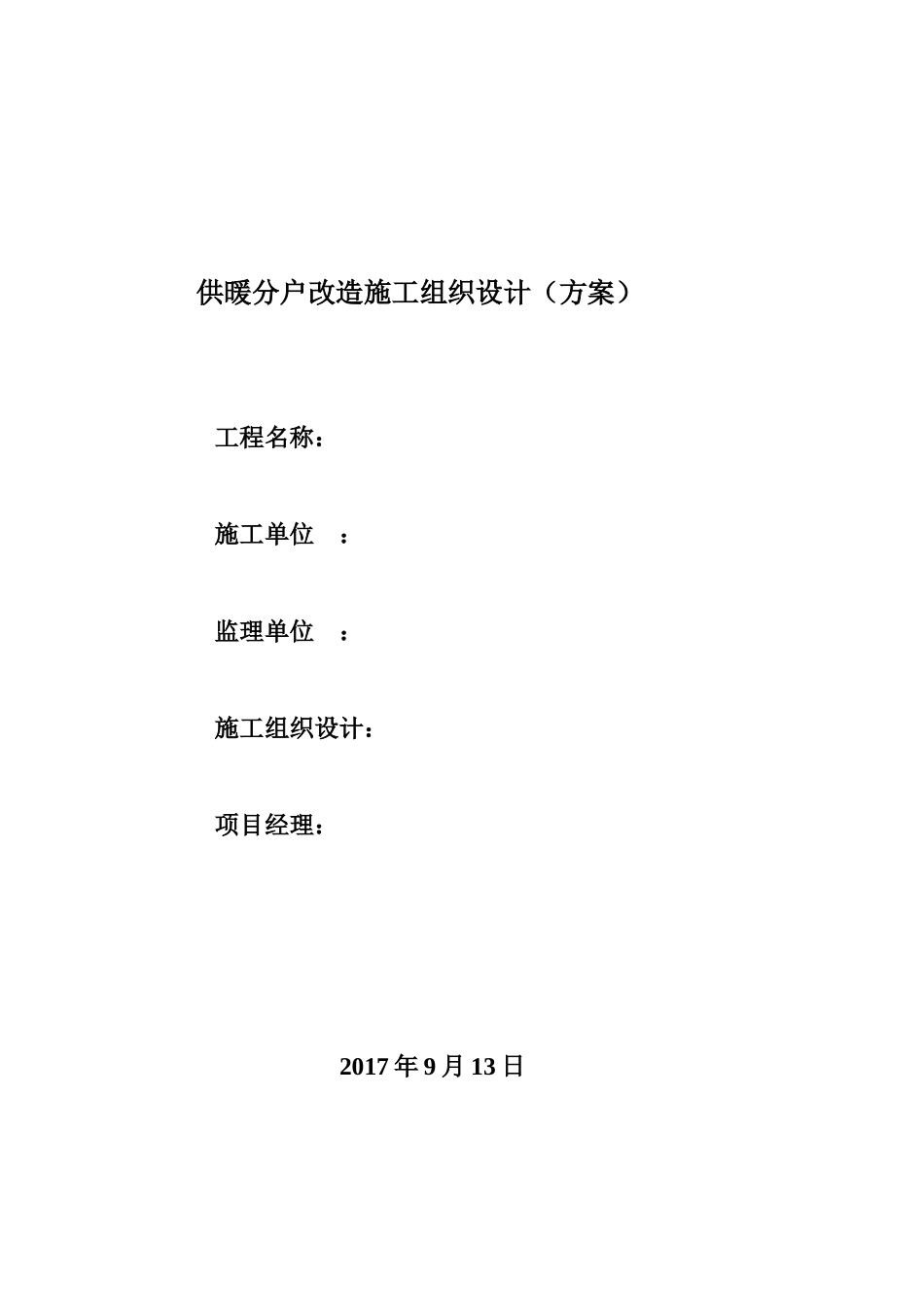

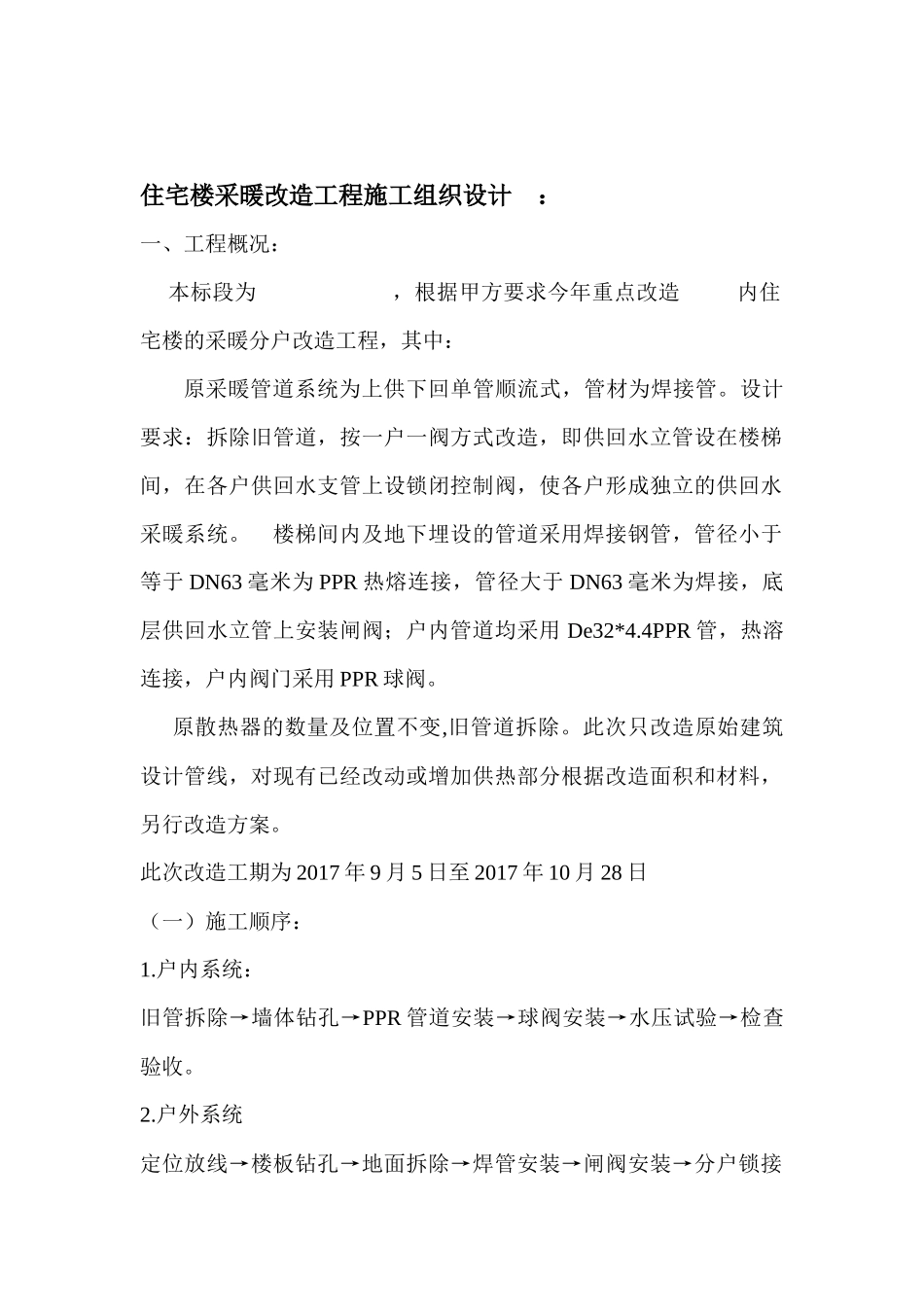

供暖分户改造施工组织设计（方案）工程名称：施工单位：监理单位：施工组织设计：项目经理：2017年9月13日住宅楼采暖改造工程施工组织设计：一、工程概况：本标段为，根据甲方要求今年重点改造内住宅楼的采暖分户改造工程，其中：原采暖管道系统为上供下回单管顺流式，管材为焊接管。设计要求：拆除旧管道，按一户一阀方式改造，即供回水立管设在楼梯间，在各户供回水支管上设锁闭控制阀，使各户形成独立的供回水采暖系统。楼梯间内及地下埋设的管道采用焊接钢管，管径小于等于DN63毫米为PPR热熔连接，管径大于DN63毫米为焊接，底层供回水立管上安装闸阀；户内管道均采用De32*4.4PPR管，热溶连接，户内阀门采用PPR球阀。原散热器的数量及位置不变,旧管道拆除。此次只改造原始建筑设计管线，对现有已经改动或增加供热部分根据改造面积和材料，另行改造方案。此次改造工期为2017年9月5日至2017年10月28日（一）施工顺序：1.户内系统：旧管拆除→墙体钻孔→PPR管道安装→球阀安装→水压试验→检查验收。2.户外系统定位放线→楼板钻孔→地面拆除→焊管安装→闸阀安装→分户锁接→水压试验→管道保温→地面恢复→检查验收。（二）施工方式方法1.旧管拆除：入户施工前，事先与住户约定时间，让住户将室内床、家具等挪开腾出施工作业面。2.旧管拆除：拆除旧钢管一律采用角磨切割，禁止采用气割操作，确保安全。3.墙体钻孔：首先根据设计图纸和房间内实际情况，确定管线走向，遇到管线穿墙部位时采用电动冲击钻钻孔。4.PPR管道安装PP-R管道采用热熔连接。5.分户水压试验各户室内采暖系统安装完成后，进行水压试验，试验压力为0.4Mpa。水压试验时，必须通知监理到场见证，并由住户在打压单上签名，方可验收。6.户外干管、立管安装：（1）定位放线：根据设计图纸和楼梯间实际情况，确定干管进户（单元楼梯口）位置、走向以及供回水立管的位置，尽量避让配电箱、垃圾道口，不影响楼梯、门口的正常通行。立管定位采用线坠2—3层吊一次线，确保管道垂直度。（2）楼板钻孔：采用电动水钻开孔，禁止手工开凿。（3）管道连接：设计规定干管和立管采用焊接钢管，管径小于等于DN63毫米为热熔连接，管径大于DN63毫米为焊接。7.阀门安装底层供回水立管采用与所在管段相同规格的闸阀，阀门安装前,检查填料,其压盖螺栓须有足够的调节余量.法兰或螺纹连接阀门在关闭状态下安装,安装阀门前,按设计核对型号,并按介质流向确定安装方向.同一平面的成排空门安装时是45度角，才能保证阀门间开关不受影响。安全阀门安装，按下列规定进行，检查其垂直度，检查是否符合规范要求。安全阀的最终调试宜在系统上进行，开启和回复压力应符合设计文件的规定。安全阀经调整后，在工作压力下不得有泄漏。安全阀最终调整合格后，铅封。8.系统水压试验每个单元采暖管道系统安装完成后，要进行系统水压试验，试验压力为1.0MPa系统水压试验时，要有监理、建设单位代表参加见证，并在试验记录上签字。9.管道防腐和保温（1）管道切割下料后，除端部100mm范围先刷一遍防锈漆，然后就位安装。水压试验合格后，再刷一遍防锈漆。地埋管道应用热沥青防腐。（2）管道保温采用岩棉毡或闭孔海绵保温瓦，外缠铝帛保温纸。（三）施工组织计划1.根据建设单位收费等情况，户内采暖改造，安排6—12个作业班组，在住宅楼之间组织平行施工，9月15日开始，计划在10月末完成。2.楼梯间采暖干管和立管，安排2个作业班组，分别负责3栋楼，顺序施工。1.0MPa。3.系统水压试验和管道保温等安排在10月10日-25日完成。六、质量技术措施（一）PPR管道1.管道安装：（1）操作要点：截切：切断管材时，必须使用切管器垂直切断；热熔：当熔接器加热到260℃时，管材和管配件同时推进熔接器内，并加热5秒以上；焊接：把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。（2）注意事项连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，应控制一定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。（3）支架间距管卡之间的距离≤500mm；2.水压试验：热熔连接管道，...
