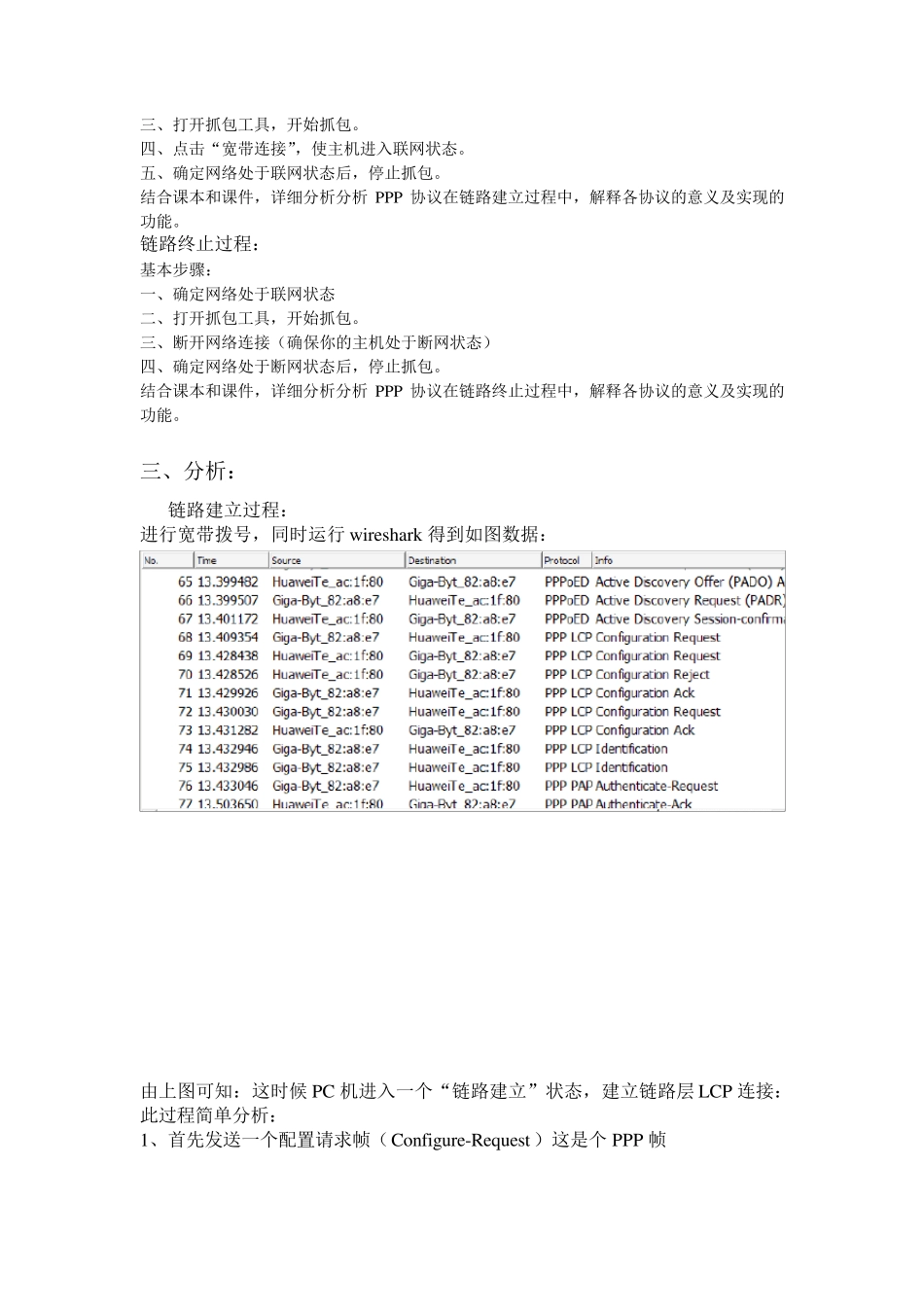

P P P 协议分析 一、实验原理：利用 w ireshark 抓包工具，分析PPP 协议在链路建立和终止两个阶段的工作工程。 1、PPP 协议有三个组成部分： 1. 一个将 IP 数据报封到串行链路的方法。PPP 既支持异步链路（无奇偶校验的8比特数据），也支持面向比特的同步链路。 2. 一个用来建立、配置和测试数据链路的链路控制协议LCP（Link Control Protocol）。通信的双方可协商一些选项。在[RFC 1661]中定义了11种类型的 LCP分组。 3.一套网络控制协议NCP（Netw ork Control Protocol），支持不同的网络层协议，如 IP、OSI 的网络层、DECnet、AppleTalk 等。 2、PPP 协议的帧格： PPP 采用 7EH 作为一帧的开始和结束标志（F）；其中地址域（A）和控制域（C）取固定值（A=FFH，C=03H）；协议域（两个字节）取 0021H 表示 IP 分组，取 8021H 表示网络控制数据，取 C021H 表示链路控制数据；帧校验域（FSC）也为两个字节，它用于对信息域的校验。若信息域中出现 7EH，则转换为（7DH，5EH）两个字符。当信息域出现 7DH 时，则转换为（7DH，5DH）。当信息流中出现 ASCII 码的控制字符（即小于 20H），即在该字符前加入一个 7DH 字符。 如图所示： F 7E A FF C 03 协议 信息部分 FCS F 7E 1 1 1 2 不 超 过1500 字节 2 1 3、PPP 协议的工作状态： 当用户拨号接入 ISP 后，就建立了一条从用户 PC 机到 ISP 的物理链接。这时候用户 PC 机向 ISP 发送一系列的 LCP 分组（封装成多个 PPP 帧），以便建立 LCP 连接。这些分组及其响应选择了将要使用的一些 PPP 参数。接着还要进行网络层配置，NCP 给新的接入用户 PC 机分配一个临时的 IP 地址。这样，用户的 PC 机就成为因特网上的一个 IP 地址主机了。当用户通信完毕时，NCP 释放网络层连接，收回原来分配出去的 IP 地址，接着 LCP 释放数据链路层连接，最后释放物理层。 上述过程如下图所示： P P P 协议的状态图 w ireshark 抓包工具 w ireshark 窗口注意有三部分组成：上面部分是所有帧的列表 中间部分是帧的描述信息 下面部分是帧里面的数据。 w ireshark 纵向窗口：第一例是捕获的编号 第二列是捕获的时间 第三列是源地址 第四列是目标地址。 二、实验步骤： 链路建立过程： 基本步骤： 一、按默认方式安装抓包工具w ireshark。 二、断开网络连接（确保你的主机处于断网状态...
