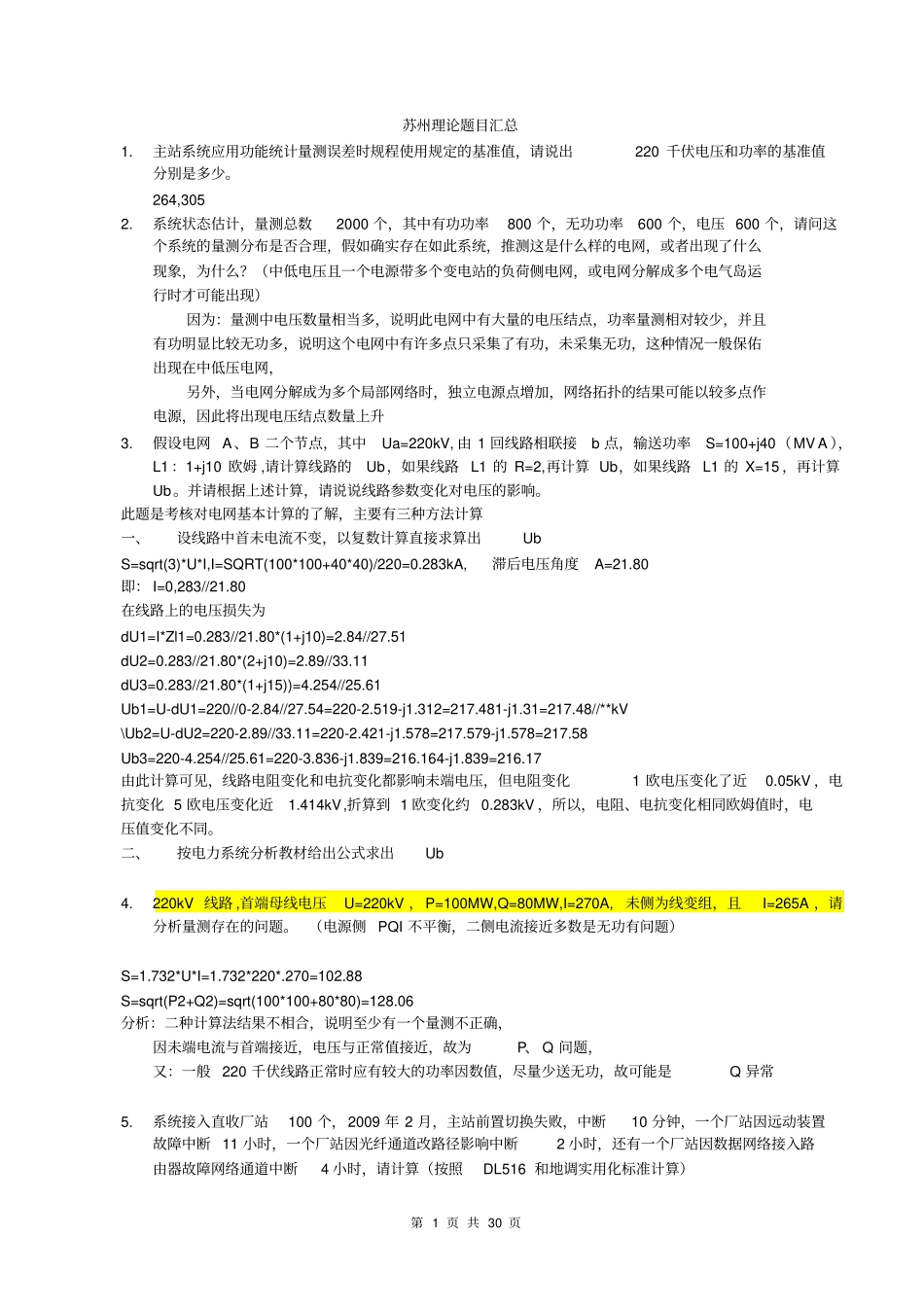

第 1 页 共 30 页苏州理论题目汇总1.主站系统应用功能统计量测误差时规程使用规定的基准值，请说出220 千伏电压和功率的基准值分别是多少。264,305 2.系统状态估计，量测总数2000 个，其中有功功率800 个，无功功率600 个，电压 600 个，请问这个系统的量测分布是否合理，假如确实存在如此系统，推测这是什么样的电网，或者出现了什么现象，为什么？（中低电压且一个电源带多个变电站的负荷侧电网，或电网分解成多个电气岛运行时才可能出现）因为：量测中电压数量相当多，说明此电网中有大量的电压结点，功率量测相对较少，并且有功明显比较无功多，说明这个电网中有许多点只采集了有功，未采集无功，这种情况一般保佑出现在中低压电网，另外，当电网分解成为多个局部网络时，独立电源点增加，网络拓扑的结果可能以较多点作电源，因此将出现电压结点数量上升3.假设电网 A、B 二个节点，其中Ua=220kV, 由 1 回线路相联接b 点，输送功率S=100+j40（MV A ），L1 ：1+j10 欧姆 ,请计算线路的Ub，如果线路 L1 的 R=2,再计算 Ub，如果线路 L1 的 X=15 ，再计算Ub。并请根据上述计算，请说说线路参数变化对电压的影响。此题是考核对电网基本计算的了解，主要有三种方法计算一、设线路中首未电流不变，以复数计算直接求算出Ub S=sqrt(3)*U*I,I=SQRT(100*100+40*40)/220=0.283kA,滞后电压角度A=21.80 即： I=0,283//21.80 在线路上的电压损失为dU1=I*Zl1=0.283//21.80*(1+j10)=2.84//27.51 dU2=0.283//21.80*(2+j10)=2.89//33.11 dU3=0.283//21.80*(1+j15))=4.254//25.61 Ub1=U-dU1=220//0-2.84//27.54=220-2.519-j1.312=217.481-j1.31=217.48//**kV \Ub2=U-dU2=220-2.89//33.11=220-2.421-j1.578=217.579-j1.578=217.58 Ub3=220-4.254//25.61=220-3.836-j1.839=216.164-j1.839=216.17 由此计算可见，线路电阻变化和电抗变化都影响未端电压，但电阻变化1 欧电压变化了近0.05kV ，电抗变化 5 欧电压变化近1.414kV,折算到 1 欧变化约 0.283kV ，所以，电阻、电抗变化相同欧姆值时，电压值变化不同。二、按电力系统分析教材给出公式求出Ub 4.220kV 线路 ,首端母线电压U=220kV ，P=100MW,Q=80MW,I=270A,未侧为线变组，且I=265A ，请分析量测存在的问题。 （电源侧 PQI 不平衡，二侧电流接近多数是无功有问题）S=1.732*U*I=1.732*220*.270=102.88 S=sqrt(P2+Q2)=sqrt(100*100+80*80)=128.06 分析：二...
