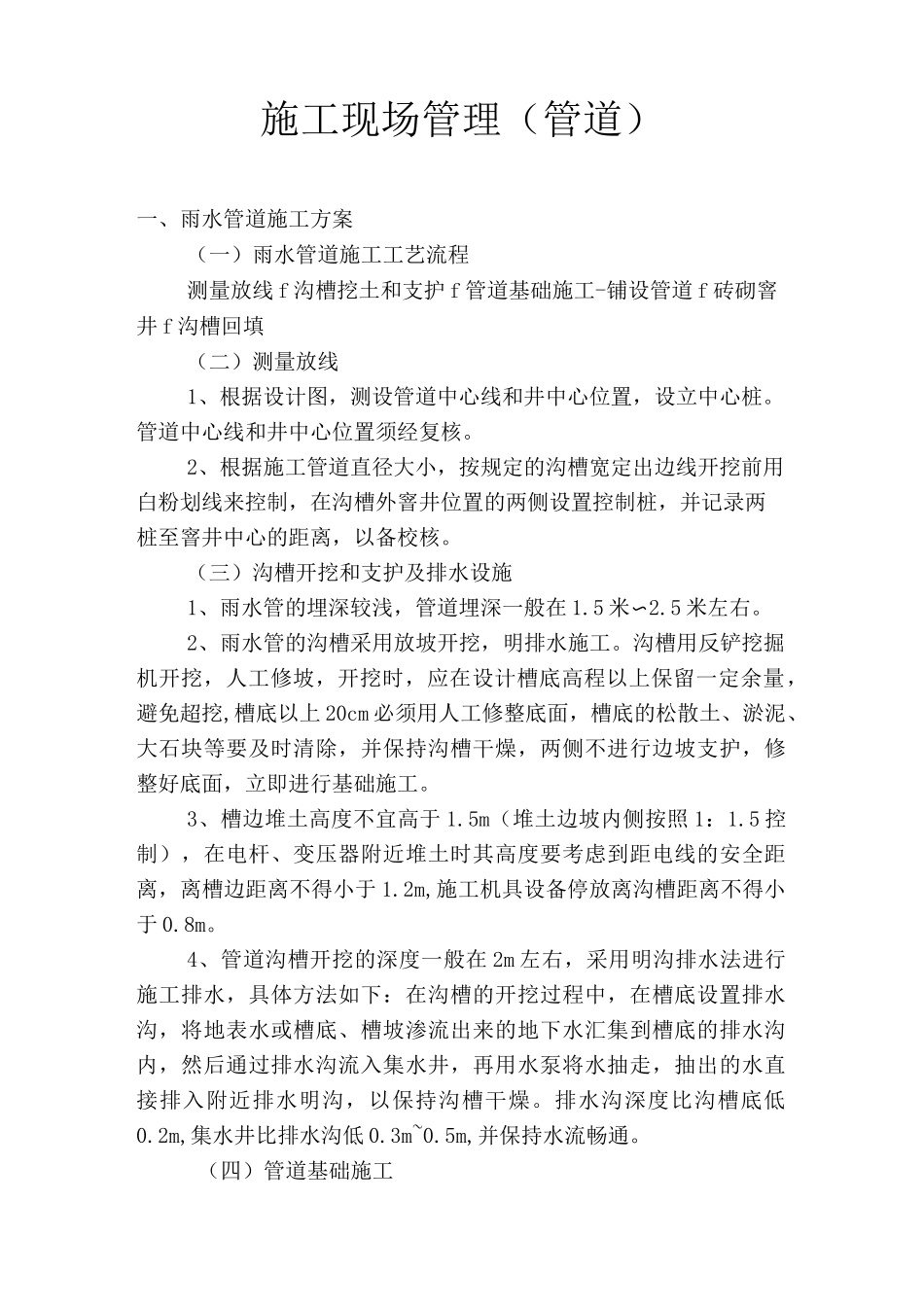

施工现场管理（管道）一、雨水管道施工方案（一）雨水管道施工工艺流程测量放线 f 沟槽挖土和支护 f 管道基础施工-铺设管道 f 砖砌窨井 f 沟槽回填（二）测量放线1、根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经复核。2、根据施工管道直径大小，按规定的沟槽宽定出边线开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。（三）沟槽开挖和支护及排水设施1、雨水管的埋深较浅，管道埋深一般在 1.5 米〜2.5 米左右。2、雨水管的沟槽采用放坡开挖，明排水施工。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上 20cm 必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。3、槽边堆土高度不宜高于 1.5m（堆土边坡内侧按照 1：1.5 控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于 1.2m,施工机具设备停放离沟槽距离不得小于 0.8m。4、管道沟槽开挖的深度一般在 2m 左右，采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。排水沟深度比沟槽底低0.2m,集水井比排水沟低 0.3m~0.5m,并保持水流畅通。（四）管道基础施工1、承插口管一般采用砂石基础，钢筋混凝土平口管道基础采用混凝土基础。2、在沟槽开挖完毕后，在槽口上方每隔 20m 或 30m 设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应3、砾石砂垫层的铺设：当管道沟槽挖成，验槽达到设计要求，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砾石砂铺设，铺筑前槽内不得有积水和淤泥。砾石砂以相应的管道基础宽度，进行铺筑、摊平、拍实。4、对于管道基础采用垫层基础，对于一般的土质地段,垫层可为一层砂垫层（中粗砂），...
