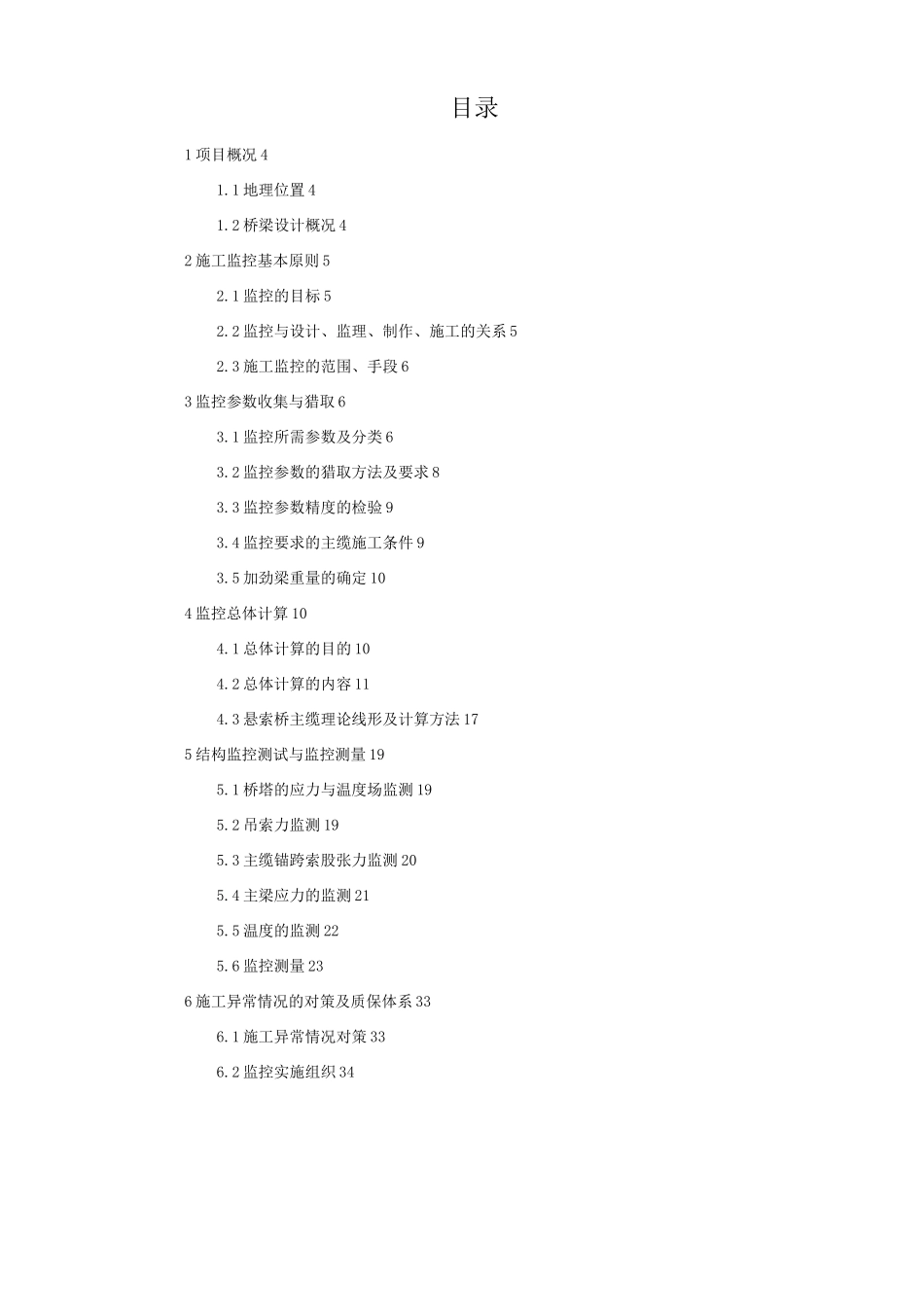

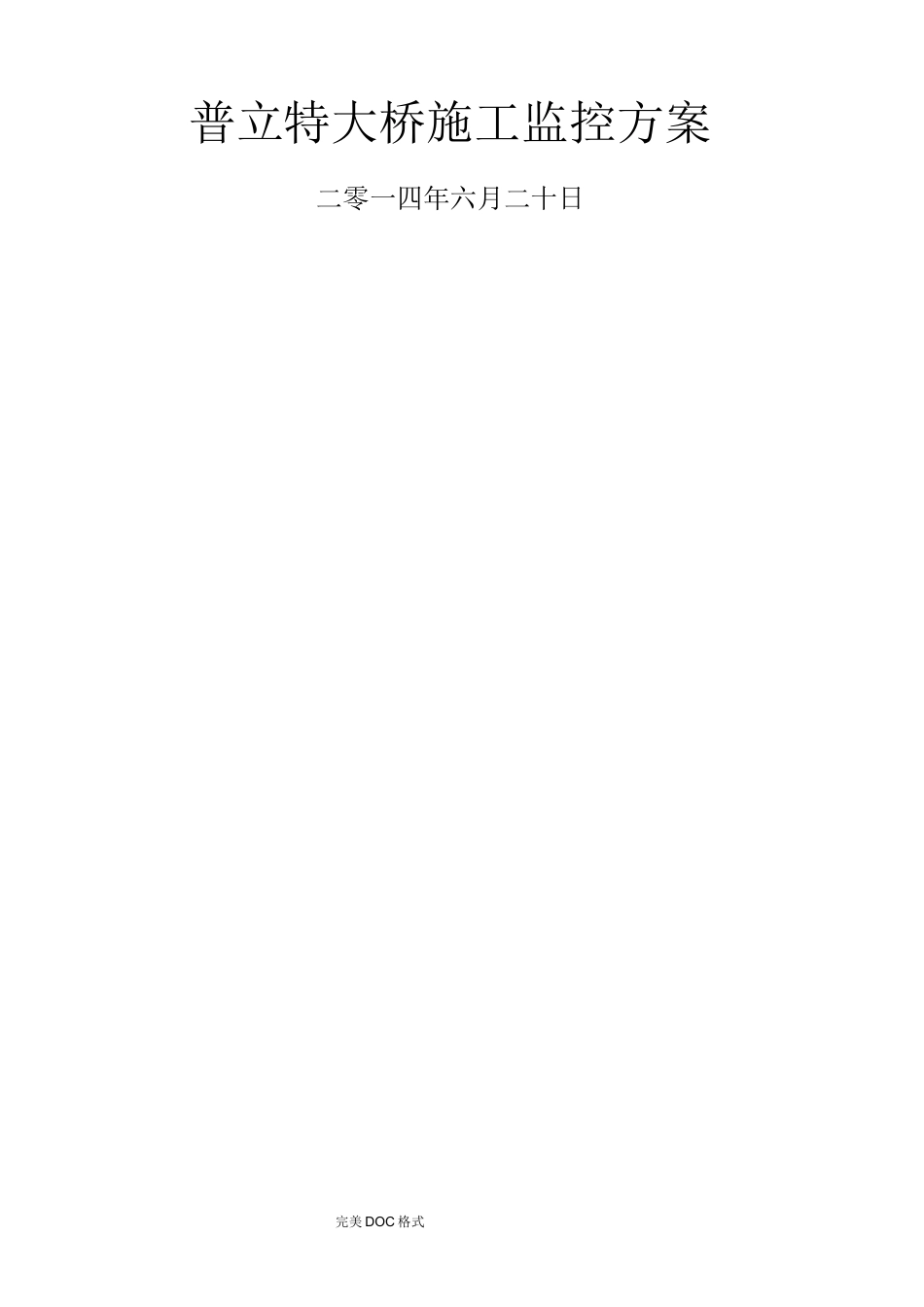

普立特大桥施工监控方案二零一四年六月二十日完美 DOC 格式目录1 项目概况 41.1 地理位置 41.2 桥梁设计概况 42 施工监控基本原则 52.1 监控的目标 52.2 监控与设计、监理、制作、施工的关系 52.3 施工监控的范围、手段 63 监控参数收集与猎取 63.1 监控所需参数及分类 63.2 监控参数的猎取方法及要求 83.3 监控参数精度的检验 93.4 监控要求的主缆施工条件 93.5 加劲梁重量的确定 104 监控总体计算 104.1 总体计算的目的 104.2 总体计算的内容 114.3 悬索桥主缆理论线形及计算方法 175 结构监控测试与监控测量 195.1 桥塔的应力与温度场监测 195.2 吊索力监测 195.3 主缆锚跨索股张力监测 205.4 主梁应力的监测 215.5 温度的监测 225.6 监控测量 236 施工异常情况的对策及质保体系 336.1 施工异常情况对策 336.2 监控实施组织 346.3 监控质量及安全保证措施 351 项目概况1.1 地理位置普立特大桥位于**省普立＜滇黔界〉至宣威公路，普立＜滇黔界〉至宣威公路是国家高速公 路网＜“7918"网〉中东西向横 12** — ** —瑞丽＜ 岸〉高速公路的一段，是连接我国东部、西南 及通向南亚、东南亚各国的公路通道，也是**省“9210"干线公路骨架网＜9 条放射线、2 条环 线、10 条联络线〉的联络线之一.路线由东北向西南展布于**市宣威市境内，起点接** —瑞丽 高速公路**省**＜川黔界〉至六盘水段止点＜即在滇境内与北盘江大桥相接〉，止点位于宣威市 板桥镇，与拟建宣威至天生桥高速公路相接.该项目的建设对于完善国家公路网规划，充分发 挥国家高速公路作用；构建国际大通道,进展对外经济贸易与合作；加快**省公路网规划实 施,促进区域经济进展；提高区域路网等级结构，改善综合运输服务水平；促进旅游业进展, 保证可持续进展战略实施具有重要的作用.1.2 桥梁设计概况普立特大桥位于**省宣威市普立乡，地处云贵高原西北部，毗邻**省六盘水市，属于冻雨 多发地带,年温差与日温差较大，尤其冻雨发生时，温度剧烈变化.普立特大桥跨越普立大沟 深切峡谷，全长 1040m,桥面全宽 28.5m,桥面至沟谷底深达 388m,是普宣高速公路控制性工程 之一.主桥为 628m 单跨简支钢箱加劲梁悬索桥＜桥型布置图如图 1 所示＞,主缆边跨为 166m, 两岸分别采纳隧道式锚碇和重力式锚碇锚固；索塔为直塔柱门式框架结构，群桩基础.引桥上 部结构为标准跨径 40m 预制装配式预应力混凝土连续...
