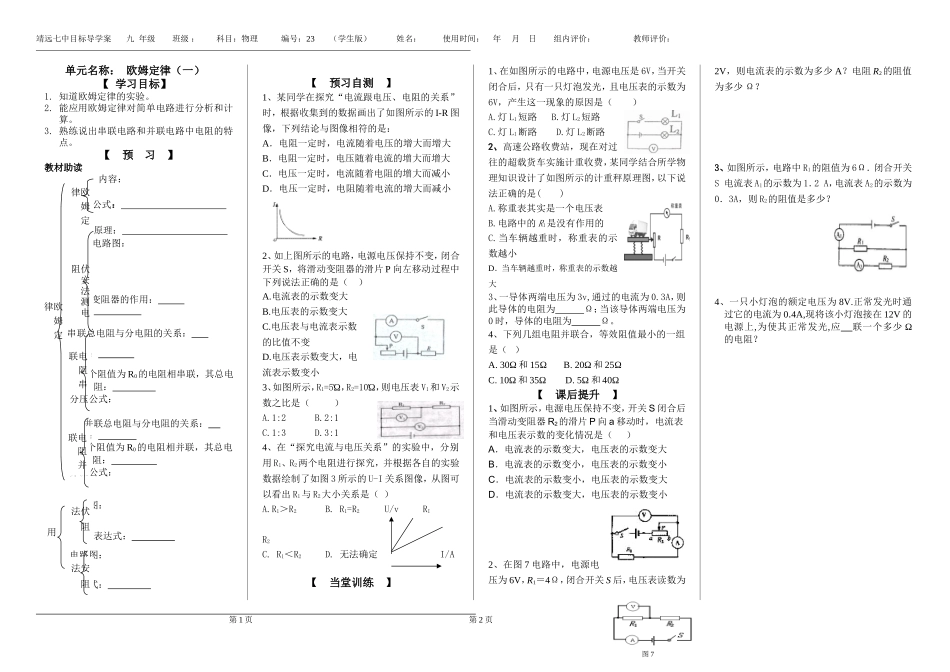

靖远七中目标导学案九年级班级:科目:物理编号:23(学生版)姓名:使用时间:年月日组内评价:教师评价:单元名称:欧姆定律(一)【学习目标】1.知道欧姆定律的实验。2.能应用欧姆定律对简单电路进行分析和计算。3.熟练说出串联电路和并联电路中电阻的特点。【预习】教材助读内容:公式:原理:电路图:滑动变阻器的作用:串联总电阻与分电阻的关系:实质:若n个阻值为R0的电阻相串联,其总电阻:分压公式:并联总电阻与分电阻的关系:实质:若n个阻值为R0的电阻相并联,其总电阻:分流公式:电路图:表达式:电路图:表达式:【预习自测】1、某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I-R图像,下列结论与图像相符的是:A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小2、如上图所示的电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动过程中下列说法正确的是()A.电流表的示数变大B.电压表的示数变大C.电压表与电流表示数的比值不变D.电压表示数变大,电流表示数变小3、如图所示,R1=5Ώ,R2=10Ώ,则电压表V1和V2示数之比是()A.1:2B.2:1C.1:3D.3:14、在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了如图3所示的U-I关系图像,从图可以看出R1与R2大小关系是()A.R1>R2B.R1=R2U/vRIR2C.R1<R2D.无法确定I/A【当堂训练】1、在如图所示的电路中,电源电压是6V,当开关闭合后,只有一只灯泡发光,且电压表的示数为6V,产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路2、高速公路收费站,现在对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是()A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大3、一导体两端电压为3v,通过的电流为0.3A,则此导体的电阻为Ω;当该导体两端电压为0时,导体的电阻为Ω。4、下列几组电阻并联合,等效阻值最小的一组是()A.30Ω和15ΩB.20Ω和25ΩC.10Ω和35ΩD.5Ω和40Ω【课后提升】1、如图所示,电源电压保持不变,开关S闭合后当滑动变阻器R2的滑片P向a移动时,电流表和电压表示数的变化情况是()A.电流表的示数变大,电压表的示数变大B.电流表的示数变小,电压表的示数变小C.电流表的示数变小,电压表的示数变大D.电流表的示数变大,电压表的示数变小2、在图7电路中,电源电压为6V,R1=4Ω,闭合开关S后,电压表读数为2V,则电流表的示数为多少A?电阻R2的阻值为多少Ω?3、如图所示,电路中R1的阻值为6Ω.闭合开关S电流表A1的示数为1.2A,电流表A2的示数为0.3A,则R2的阻值是多少?4、一只小灯泡的额定电压为8V.正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应联一个多少Ω的电阻?第1页第2页应用安阻法伏阻法电阻并联电阻串联伏安法测电阻欧姆定律欧姆定律图7
