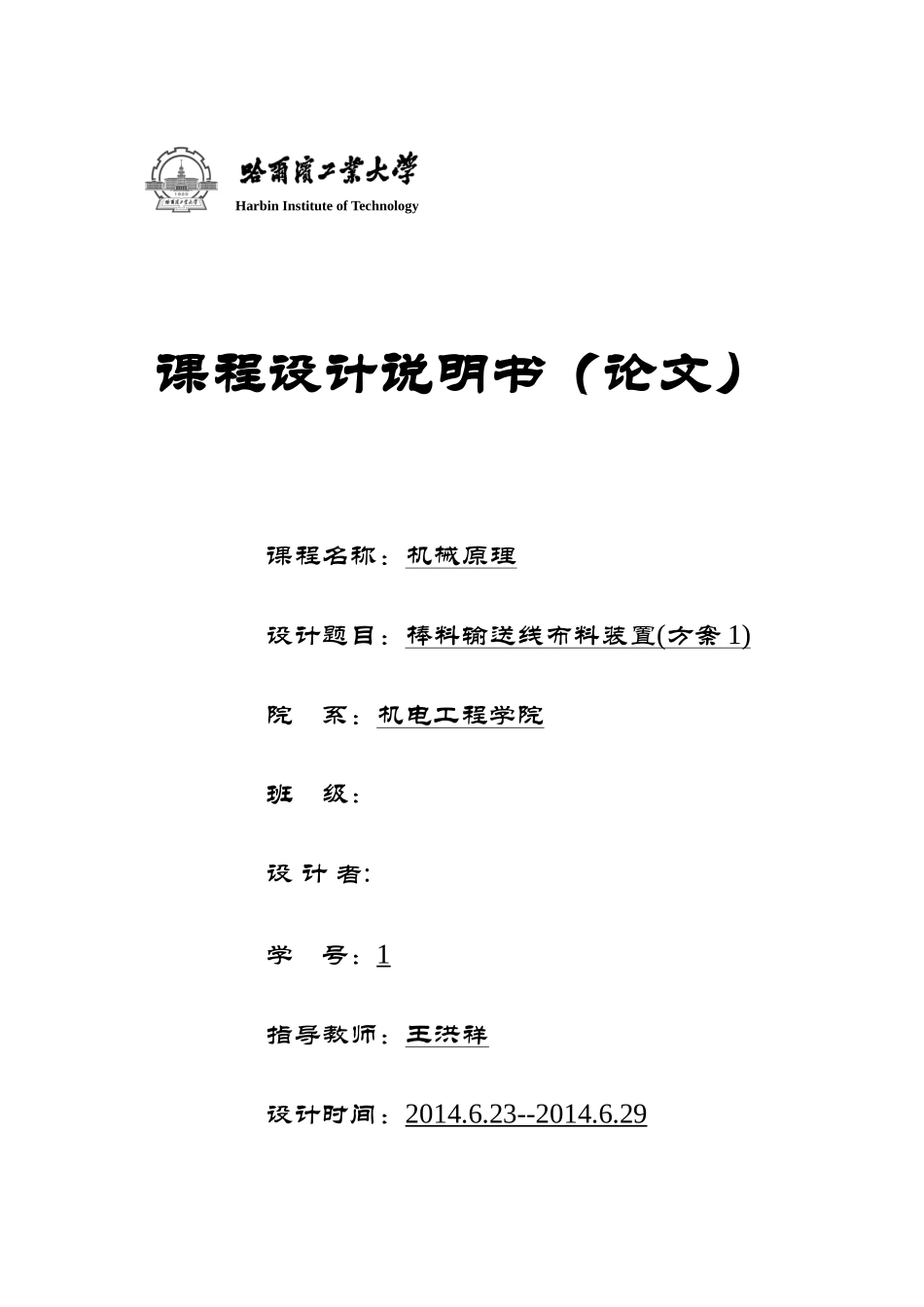

HarbinInstituteofTechnology课程设计说明书(论文)课程名称:机械原理设计题目:棒料输送线布料装置(方案1)院系:机电工程学院班级:设计者:学号:1指导教师:王洪祥设计时间:2014.6.23--2014.6.29哈尔滨工业大学目录1、题目要求..............................................................................................22.题目解答..............................................................................................3(1)工艺动作分析............................................................................3(2)运动功能分析及运动功能系统图............................................3(3)系统运动方案拟定....................................................................7(4)系统运动方案设计..................................................................111)带传动设计............................................................................112)滑移齿轮传动设计................................................................123)齿轮传动设计........................................................................144)槽轮机构设计........................................................................155)不完全齿轮机构设计............................................................166)执行机构2,3的设计.............................................................18(5)运动方案执行构件运动时序分析..........................................18(6)参考文献..................................................................................19棒料输送线布料装置(方案1)1、题目要求如图下图1所示棒料输送线布料装置的功能简图。料斗中分别装有直径35mm,长度150mm的钢料和铜料。在输送线上按照图2所示的规律布置棒料。原动机转速为1430r/min,每分钟布置棒料50,80,110块分3档可以调节。图1图22.题目解答(1)工艺动作分析由设计题目和图1可以看出,推动输送带运动的是执行构件1,使钢料下落的是执行构件2,使铜料下落的是执行构件3,这三个构件的运动关系如图3所示。T1T1T1T1执行构件运动情况执行构件1运动停止运动停止运动停止运动停止执行构件2停止放料停止放料停止停止停止放料执行构件3停止停止停止放料停止停止停止停止T2、T3图3棒料输送线布料装置运动循环图图3中T1是执行构件1的工作周期,T2是执行构件2的工作周期,T3是执行构件3的工作周期。由图3可以看出,执行构件1是作间歇转动,执行构件2作间歇转动,执行构件3也作间歇转动,执行构件2和3的工作周期相等,且为执行构件1的3倍。(2)运动功能分析及运动功能系统图根据前面的分析可知,驱动执行构件1工作的执行机构应该具有的运动功能如图4所示。该运动功能单元把一个连续的单向转动转换为间歇转动,主动件每转动1周,从动件(执行构件1)作一次间歇转动。由题意可知,主动件的转速分别为50r/min,80r/min,110r/min。50、80、110rpm图4执行机构1的运动功能由于电动机的转速为1430r/min,为了分别得到50,80,110r/min的转速,则由电动机到执行机构1之间的总传动比iz有3种,分别为iz1=nn1=143050=28.6iz2=nn2=143080=17.875iz3=nn3=1430110=13总传动比由定传动比ic和变传动比iv两部分构成,即iz1=iciv1iz2=iciv2iz3=iciv33种总传动比中iz1最大,iz3最小。由于定传动比ic是常数,因此,3种变传动比中iv1最大,iv3最小。若采用滑移齿轮变速,其最大传动比最好不大于4,即iv1=4于是定传动比为ic=iz1iv1=28.64=7.15变传动比的其他值为iv2=iz2ic=17.8757.15=2.5iv3=iz3ic=137.15=2011=1.82于是,传动系统的有极变速功能单元如图5所示i=4,2.5,1.82图5有极变速运动功能单元为保证系统过载时不至于损坏,在电动机和传动系统之间加一个过载保护环节。过载保护运动功能单元可采用带传动实现,这样,该运动功能单元不仅具有过载保护能力,还具有减速功能,如图3所示。i=2.5图6过载保护运动功能单元整个传...
