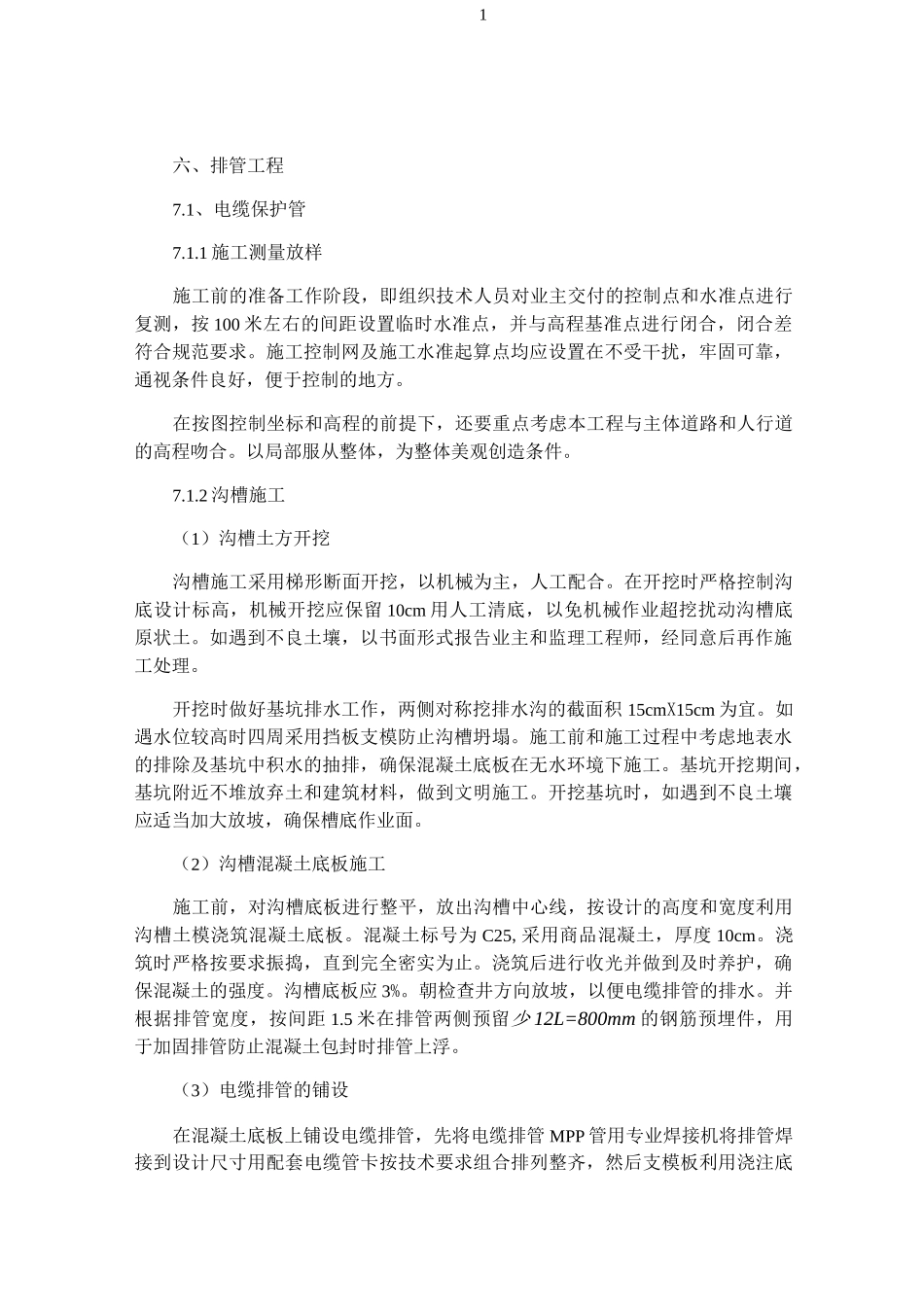

1六、排管工程7.1、电缆保护管7.1.1施工测量放样施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行复测，按100米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，通视条件良好，便于控制的地方。在按图控制坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。7.1.2沟槽施工（1）沟槽土方开挖沟槽施工采用梯形断面开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15cmX15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。（2）沟槽混凝土底板施工施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C25,采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应3%。朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留少12L=800mm的钢筋预埋件，用于加固排管防止混凝土包封时排管上浮。（3）电缆排管的铺设在混凝土底板上铺设电缆排管，先将电缆排管MPP管用专业焊接机将排管焊接到设计尺寸用配套电缆管卡按技术要求组合排列整齐，然后支模板利用浇注底2板混凝土时预留的钢筋埋件加固排管，敷设接地扁钢后进行浇注混凝土包封。（4）土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为30cm，并进行夯实。回填到距离地面0.5米时，采用三七灰土回填，回填的高度与主体道路路面高程吻合。余土用自卸汽车运至余土弃置场。7.2监控系统安装工程施工1、材料设备要求（1）前端设备：主要包括矩阵主机、控制键盘、长时延录像机（或硬盘录像机）、画面分割器、监视器、控制器、计算机、打印机、不间断电源等。此类设备均为定型产品，根据设计要求选用相应设备。必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。产品安装前，必须依据出厂的图纸或技术文件进行全部通电检查，并记录结果，合格后方可安装。（2）信号处理设备：包括光电转换器、信号放大器、视频分配器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。（3）传输部分：包括分线箱、控制器、电线电缆、光缆等。必须符合设计要求的规格型号，有产品合格证及3C认证标识。（4）终端设备：主要包括摄像机、镜头、云台、护罩、支架、等设备。选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有3C认证标识。安装使用前，应经过全部检查（包括外观及性能检查），方可安装。（5）同轴电缆或光缆应根据设计要求选用，并有产品合格证及3C认证标识。（6）不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。3(7)镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管。(8)其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。2、主要机具(1)手电钻、冲击钻、钢丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、扁口钳。(2)万用表、工具袋、梯子、水平尺、拉线、500V摇表、线坠。3、作业条件(1)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。(3)机房内、弱电竖井以及建筑内公共部分等，各预留孔洞、预埋件的位置，线管的管径、管路的配置到位及管...
