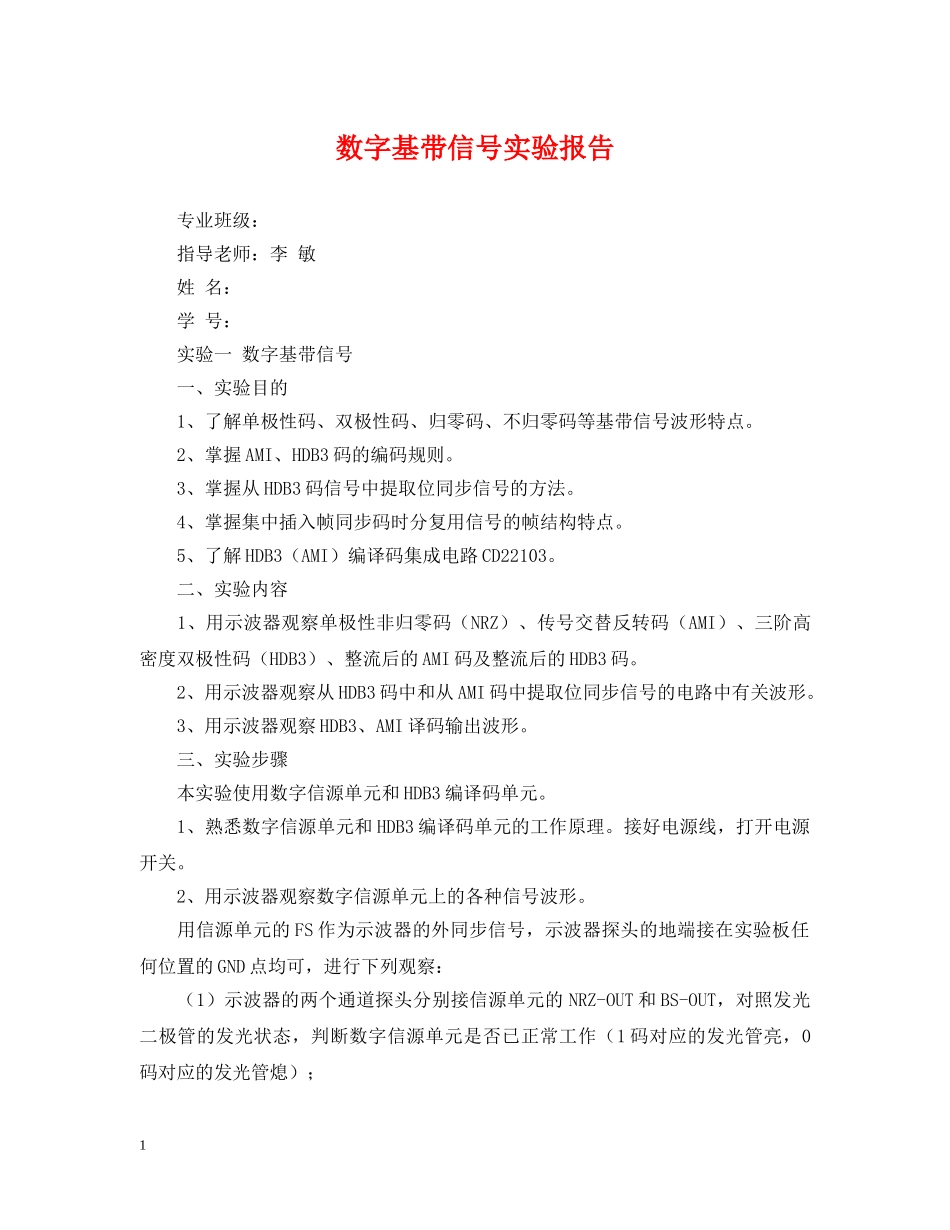

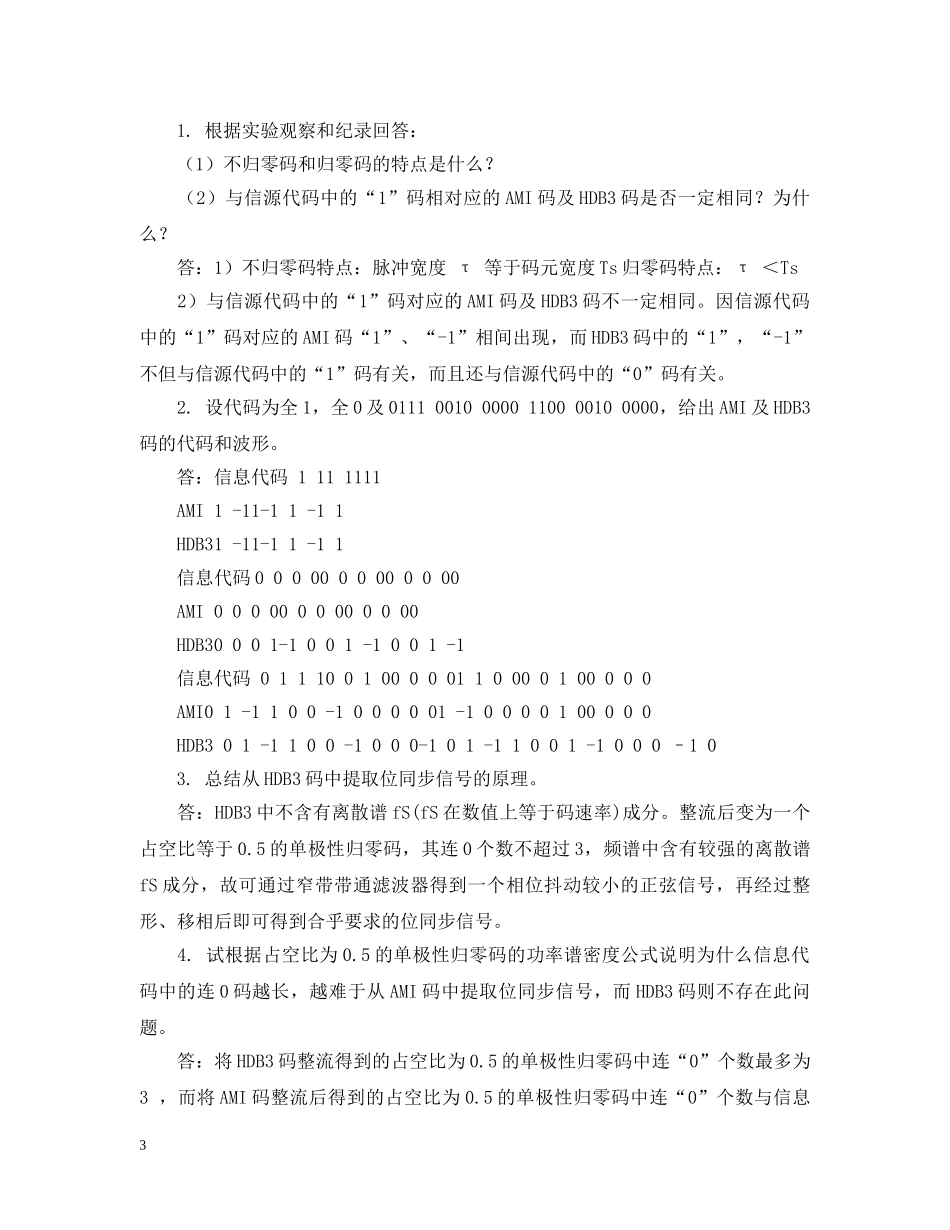

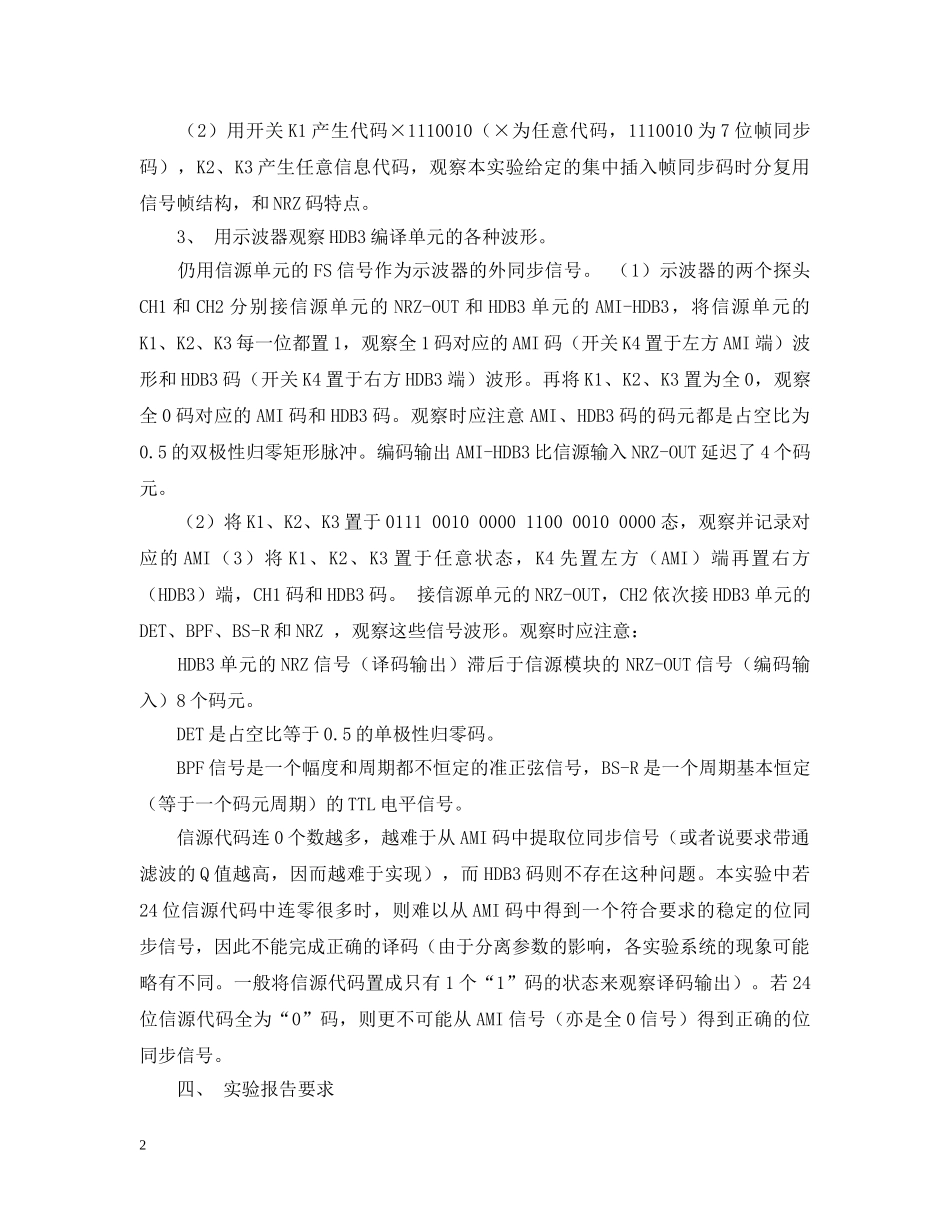

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。数字基带信号实验报告专业班级：指导老师：李敏姓名：学号：实验一数字基带信号一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。2、掌握AMI、HDB3码的编码规则。3、掌握从HDB3码信号中提取位同步信号的方法。4、掌握集中插入帧同步码时分复用信号的帧结构特点。5、了解HDB3（AMI）编译码集成电路CD22103。二、实验内容1、用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的AMI码及整流后的HDB3码。2、用示波器观察从HDB3码中和从AMI码中提取位同步信号的电路中有关波形。3、用示波器观察HDB3、AMI译码输出波形。三、实验步骤本实验使用数字信源单元和HDB3编译码单元。1、熟悉数字信源单元和HDB3编译码单元的工作原理。接好电源线，打开电源开关。2、用示波器观察数字信源单元上的各种信号波形。用信源单元的FS作为示波器的外同步信号，示波器探头的地端接在实验板任何位置的GND点均可，进行下列观察：（1）示波器的两个通道探头分别接信源单元的NRZ-OUT和BS-OUT，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1码对应的发光管亮，0码对应的发光管熄）；1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。（2）用开关K1产生代码×1110010（×为任意代码，1110010为7位帧同步码），K2、K3产生任意信息代码，观察本实验给定的集中插入帧同步码时分复用信号帧结构，和NRZ码特点。3、用示波器观察HDB3编译单元的各种波形。仍用信源单元的FS信号作为示波器的外同步信号。（1）示波器的两个探头CH1和CH2分别接信源单元的NRZ-OUT和HDB3单元的AMI-HDB3，将信源单元的K1、K2、K3每一位都置1，观察全1码对应的AMI码（开关K4置于左方AMI端）波形和HDB3码（开关K4置于右方HDB3端）波形。再将K1、K2、K3置为全0，观察全0码对应的AMI码和HDB3码。观察时应注意AMI、HDB3码的码元都是占空比为0.5的双极性归零矩形脉冲。编码输出AMI-HDB3比信源输入NRZ-OUT延迟了4个码元。（2）将K1、K2、K3置于011100100000110000100000态，观察并记录对应的AMI（3）将K1、K2、K3置于任意状态，K4先置左方（AMI）端再置右方（HDB3）端，CH1码和HDB3码。接信源单元的NRZ-OUT，CH2依次接HDB3单元的DET、BPF、BS-R和NRZ，观察这些信号波形。观察时应注意：HDB3单元的NRZ信号（译码输出）滞后于信源模块的NRZ-OUT信号（编码输入）8个码元。DET是占空比等于0.5的单极性归零码。BPF信号是一个幅度和周期都不恒定的准正弦信号，BS-R是一个周期基本恒定（等于一个码元周期）的TTL电平信号。信源代码连0个数越多，越难于从AMI码中提取位同步信号（或者说要求带通滤波的Q值越高，因而越难于实现），而HDB3码则不存在这种问题。本实验中若24位信源代码中连零很多时，则难以从AMI码中得到一个符合要求的稳定的位同步信号，因此不能完成正确的译码（由于分离参数的影响，各实验系统的现象可能略有不同。一般将信源代码置成只有1个“1”码的状态来观察译码输出）。若24位信源代码全为“0”码，则更不可能从AMI信号（亦是全0信号）得到正确的位同步信号。四、实验报告要求2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1.根据实验观察和纪录回答：（1）不归零码和归零码的特点是什么？（2）与信源代码中的“1”码相对应的AMI码及HDB3码是否一定相同？为什么？答：1）不归零码特点：脉冲宽度τ等于码元宽度Ts归零码特点：τ＜Ts2）与信源代码中的“1”码对应的AMI码及HDB3码不一定相同。因信源代码中的“1”码对应的AMI码“1”、“-1”相间出现，而HDB3码中的“1”，“-1”不但与信源代码中的“1”码有关，而且还与信源代码中的“0”码有关。2.设代码为全1，全0及011100100000110000100000，给出AMI及HDB3码的代码和波形。答：信息代码1111111AMI1-11-11-11HDB31-11-11-11信息代码0000000000000AMI0000000000000HDB30001-1001-1001-1信息代码011100100000110000100000AM...
