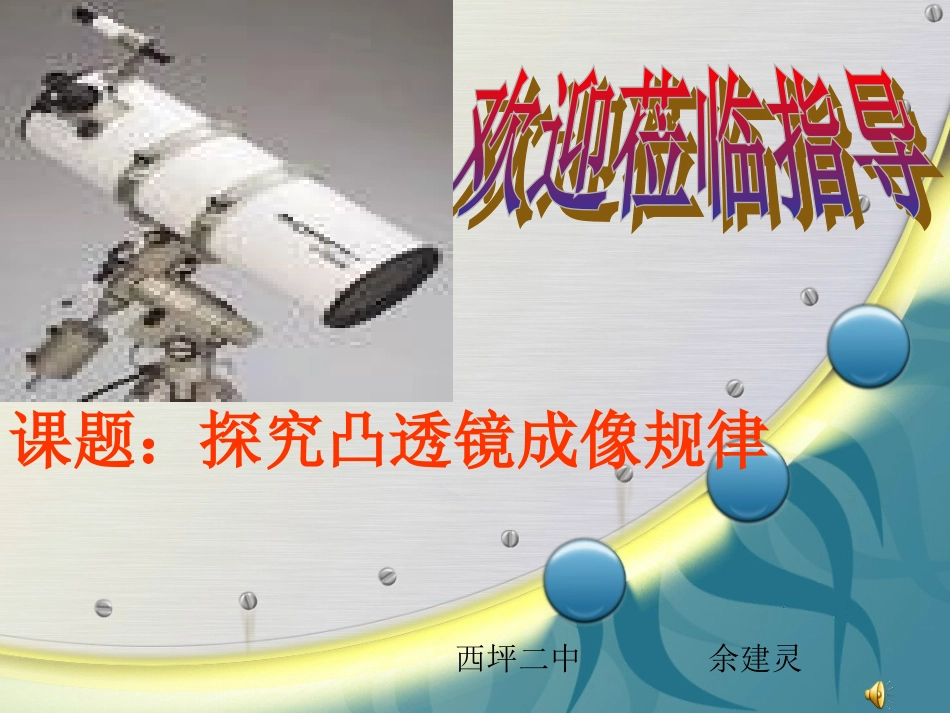

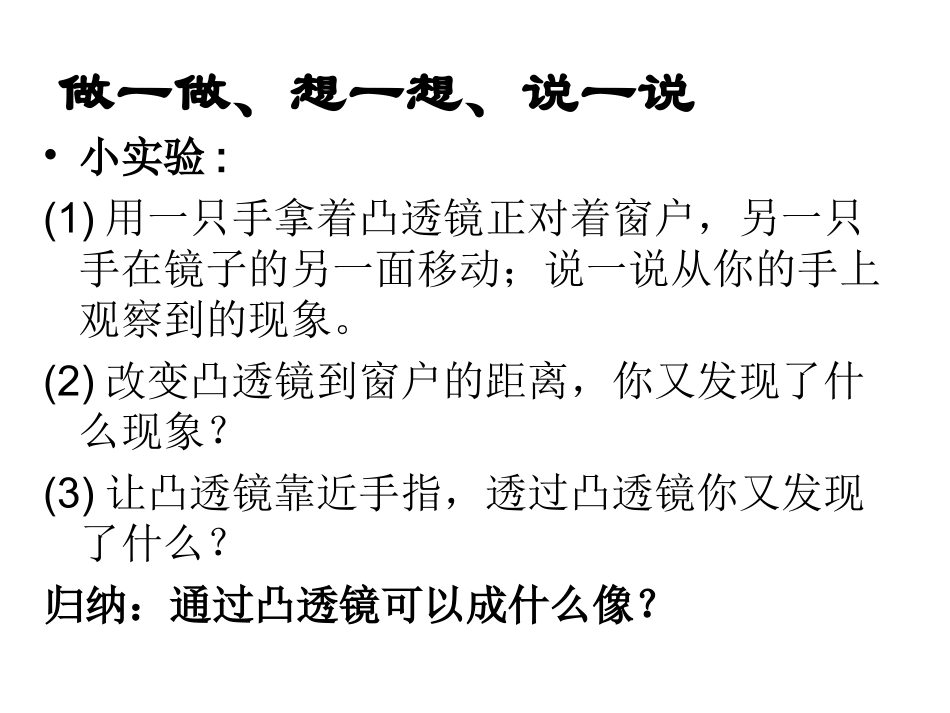

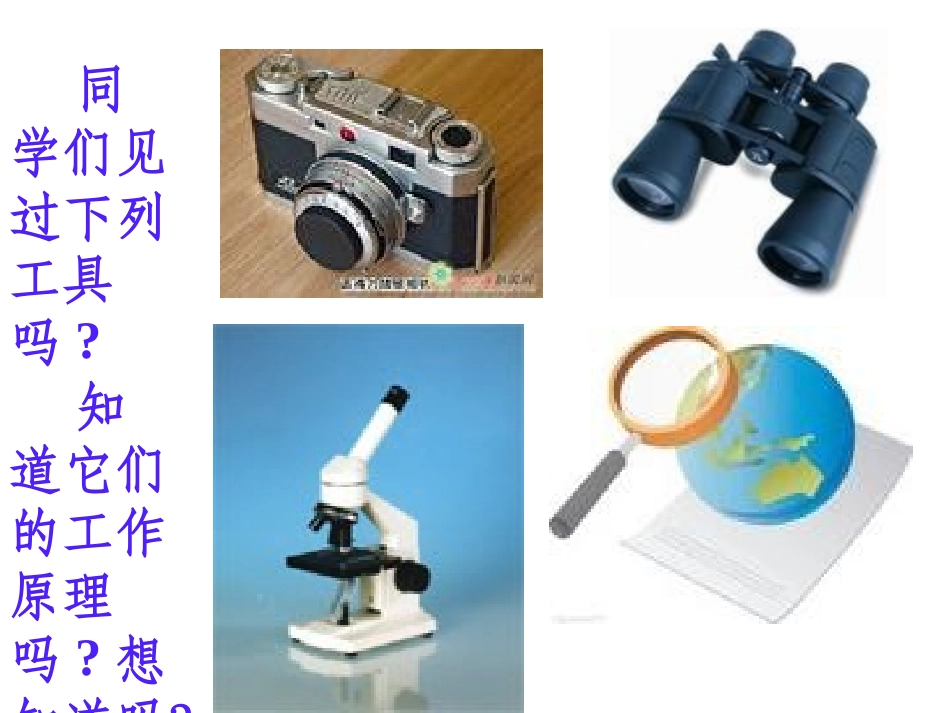

课题:探究凸透镜成像规律西坪二中余建灵同学们见过下列工具吗?知道它们的工作原理吗?想知道吗?做一做、想一想、说一说•小实验:(1)用一只手拿着凸透镜正对着窗户,另一只手在镜子的另一面移动;说一说从你的手上观察到的现象。(2)改变凸透镜到窗户的距离,你又发现了什么现象?(3)让凸透镜靠近手指,透过凸透镜你又发现了什么?归纳:通过凸透镜可以成什么像?现象:同一个凸透镜能成虚实、大小、正倒不同的像。问题:实验:设计课题预备实验105论证口诀练习拓展挑战返回结束应用凸透镜成的像的虚实、大小、正倒跟什么关?凸透镜成的像的虚实、大小、正倒跟物体到凸透镜的距离有关。猜想:课题:探究凸透镜成像的规律探究凸透镜成像规律蜡烛、凸透镜、光屏、光具座等实验器材:设计课题预备实验105论证口诀练习拓展挑战返回结束应用FF2F2F40预备知识:u物体凸透镜中心1.物距(u):到的距离;v凸透镜中心像2.像距(v):到的距离;设计课题预备实验105论证口诀练习拓展挑战返回结束应用402568u=?u=?V=?=?15cm28cm实验方案•1、让发光体(蜡烛)经凸透镜成放大、缩小、等大的像;•2、量出成像时的物距和像距。•3、归纳出凸透镜的成像规律。下面我们来分两大组进行实验(凸透镜的焦距分别是5cm、10cm)注意事项如下:注意:1、调节烛焰、凸透镜、光屏使它们的中心在同一高度,为了使烛焰的像成在光屏的中央。2、虚像:不是实际光线会聚而成,光屏上得不到的像。实像:由实际光线会聚而成的,能显示在光屏上。3、当烛焰边缘清晰时,光屏的位置才是像的位置。实验探究、收集数据设计课题预备实验105论证口诀练习拓展挑战返回结束应用分析与论证:1、当物体位于凸透镜__________之外时,成缩小、_____的_____像;2、当物体位于凸透镜_______________之间时,成放大、倒立的_____像;3、当物体位于凸透镜的__________处时,成等大、倒立的_____像;4、当物体位于凸透镜__________之内时,成_____、正立的虚像。设计课题预备实验105论证口诀练习拓展挑战返回结束应用2倍焦距实1倍和2倍焦距实2倍焦距倒立实焦点放大实验结论物的位置像的性质像的位置正倒大小虚实u>2f倒立缩小实像f<v<2fu=2f倒立等大实像v=2ff<u<2f倒立放大实像v>2fu=f不成像u<f正立放大虚像同侧凸透镜成像规律记忆口诀分界点:一倍焦距一倍焦距分虚实,二倍焦距二倍焦距分大小;实像的位置:物在外外(二倍焦距以外)、像在间间(焦距与二倍焦距之间);物在间间、像在外外。实像的变化:物近近像远远像变大大。设计课题预备实验105论证口诀练习拓展挑战返回结束应用挑战你我他:小明同学在一次实验中,不小心用书本挡住了部分凸透镜,你认为此时在光屏上所成的像是一半呢还是完整的?你准备如何验证你的想法呢?设计课题预备实验105论证口诀练习拓展挑战返回结束应用小结•1、通过实验我们明白了凸透镜的成像规律;•2、观察---实验---归纳是研究物理问题的常用方法;•3、我们应该养成善于观察、勤于思考、乐于探究自然现象及生活中的物理原理。抢答•1、有一个焦距为10厘米的凸透镜:•当u=25厘米时,所成的像是_______;•当u=15厘米时,所成的像是_______;•当u=8厘米时,所成的像是_______;当u=20厘米时,所成的像是_______.1、用凸透镜正对着太阳,发现在凸透镜的另一侧10cm处的光屏上得到一个亮点,寻那么将点燃的蜡烛放在位于凸透镜前15cm处时,光屏上得到的像是()A、正立放大的像B、正立缩小的像C、倒立缩小的像D、倒立放大的像D设计课题预备实验105论证口诀练习拓展挑战返回结束应用2、某物体放在离凸透镜20cm处,无论怎样移动光屏,光屏上始终得不到像,则该凸透镜的焦距可能是()A、30cmB、15cmC、10cmD、5cmA设计课题预备实验105论证口诀练习拓展挑战返回结束应用设计课题预备实验105论证口诀练习拓展挑战返回结束应用镜头(凸透镜)(像)照相机能成倒立的、缩小的实像。镜头(凸透镜)投影片(物)像屏幕投影片上的图案通过凸透镜形成一个放大的、倒立的实像.放大镜就是凸透镜,能成放大的、正立的虚像。投影仪作业:1、课后练习:第2、3小题2、列举自然界或生活中能用凸透镜成像规律来解释的现象。谢谢、再见!
