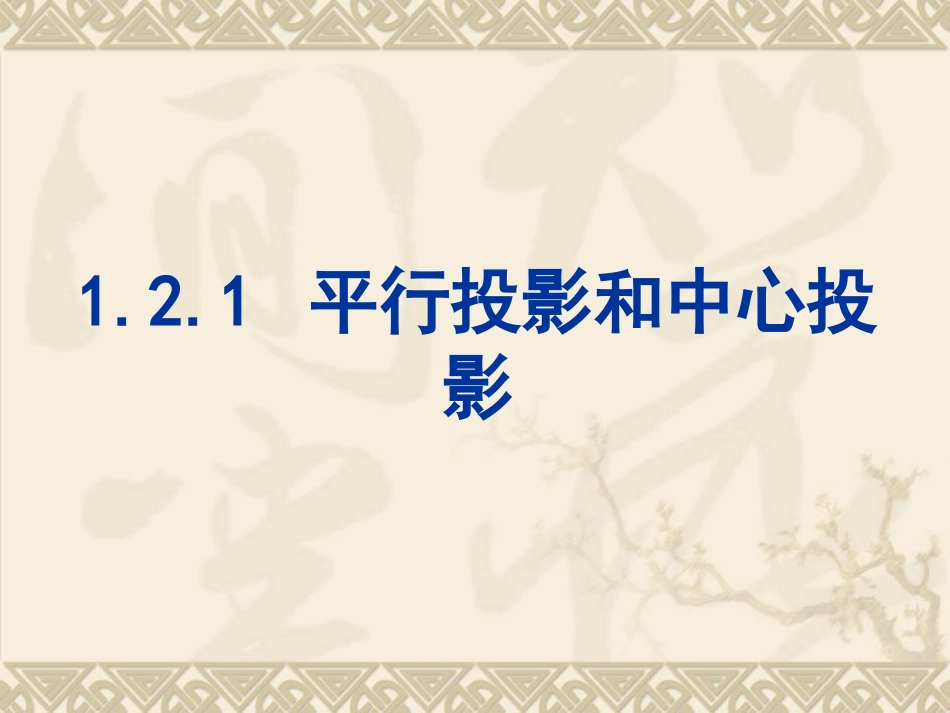

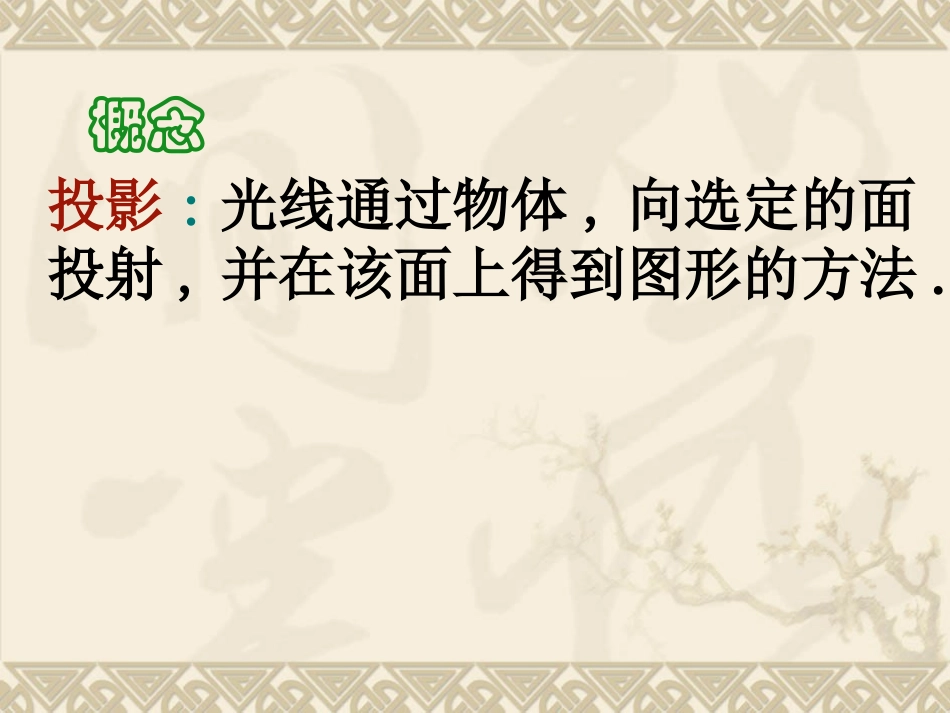

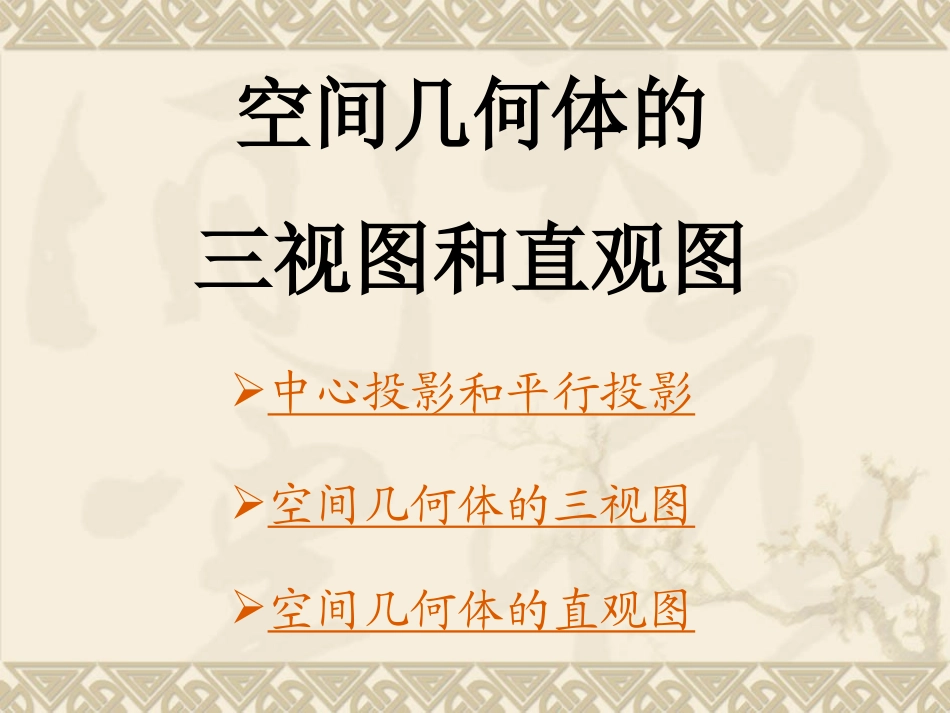

空间几何体的三视图和直观图中心投影和平行投影空间几何体的三视图空间几何体的直观图1.2.1平行投影和中心投影投影:光线通过物体,向选定的面投射,并在该面上得到图形的方法.概念XY¹âÔ´中心投影:投射线交于一点的投影概念XY平行投影:投射线相互平行的投影概念斜投影正投影(投影线正对投影面)可以分为:1.2.2空间几何体的三视图横看成岭侧成峰，远近高低各不同.不识庐山真面目，只缘身在此山中题西林壁苏轼光线自物体的前面向后面投射所得的投影称为正视图光线自上向下投射所得的投影称为俯视图光线自左向右所得的投影称为侧视图视图:将物体按正投影向投影面投射所得到的图形.几何体的正视图、侧视图、俯视图通称为几何体的三视图坦克来了！飞机来了！三视图的投影PR首先，观察从长方体的正前方的正投影主视图PRQ其次，观察从长方体的正左方的正投影主视图左视图VHW再次，观察从长方体的正上方的正投影主视图左视图俯视图你能发现这三个视图之间有什么关系吗？三视图的画法规则:(1)高平齐:正视图和侧视图的高保持平齐(2)宽相等:侧视图的宽和俯视图的宽相等(3)长对正:正视图和俯视图的长对正(4)看不到的棱和轮廓线用虚线表示，能看到的则用实线表示三个视图的位置正视图侧视图画出下列几何体的三视图:球的三视图正视图侧视图俯视图正视图侧视图俯视图圆柱的三视图圆锥的三视图正视图侧视图俯视图思考：下列两组三视图分别是什么几何体？正视图侧视图俯视图正视图侧视图俯视图圆台三棱锥正视图俯视图一个几何体的三视图如下，则这个几何体是______主视图左视图俯视图六棱锥复习一、正投影的基本特征一、正投影的基本特征真实性积聚性收缩性物体上的平面(或直线)，与投影面平行时，它的投影反映实形(或实长)。真实性物体上的平面(或直线)，与投影面垂直时，它的投影积聚为一直线(或一点)。积聚性物体上的平面(或直线)，与投影面倾斜时，它的投影缩小(或缩短)。收缩性二、三个视图之间的投影规律为：三个视图之间的投影规律为：主视图和俯视图都反映了物体的长度，主视图和左视图都反映了物体的高度，俯视图和左视图都反映了物体的宽度，而且长对正；而且高平齐；而且宽相等。3、三视图的画法笔：粗实线矩形笔；其余园锥形笔线：粗实线可见的轮廓线细实线尺寸标注线点划线中心线、对称线、轴线虚线不可见看的轮廓线画法说明1、同一张图样中，同类图线的宽度应基本一致。2、虚线、点划线相交时，应使两小段相交。3、两直线相交处要避免间隙或线段出界。4、两线相切的切点处，应画成一条线粗。三个视图的位置选择主视图画图步骤a、确定画图比例和图纸幅面根据所画物体的大小和复杂程度选用c、在图纸上画出各视图的中心线、对称线、轴线及其他基准线。b、布置视图位置主视图确定之后，其他两个视图也就相应地确定了。是主要视图。选择表现形态结构最多的面，同时兼顾其他两个视图虚线尽量少注意：考虑到尺寸布置的需要，可适当加大各视图之间的距离，d、画底稿用稍硬的铅笔（2H铅笔）。画图顺序：为由大到小、由外形到内形及3个视图配合作图，使每个部分符合“长对正、高平齐、宽相等”的投影规律。e、检查和描深底稿完成后，按原画图顺序仔细检查，纠正错误和补充遗漏，用HB或B铅笔按标准线描出各线条。画图时应注意的问题1、先画主体部分，后画次要部分。2、几个视图要配合着画。不要先画完一个视图，再画另一个视图。3、各部分之间画出分界线4、描深时先画圆或圆弧，后画直线，不可见部分用虚线画出，对称线、轴线和圆的中心线均用点划线画出。简单组合体的三视图例题讲解例题讲解口答:桌上放着一个圆柱和一个长方体,请说出三幅图分别是从哪个方向看到的?(1)(2)(3)口答:一个几何体某一方向的视图是圆,则它不可能是()A球B圆锥C圆柱D长方体D从上面看从左面看从正面看俯视图左视图主视图主视图左视图俯视图主视图左视图俯视图下图中哪一幅是左视图？甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，甲说他看到的是“6”，乙说他看到的是“”，丙说他看到的是“”，丁说他看到的是“9”，则下列说法正确的是()A.甲在丁的对面，乙在甲的左边，丙在...
