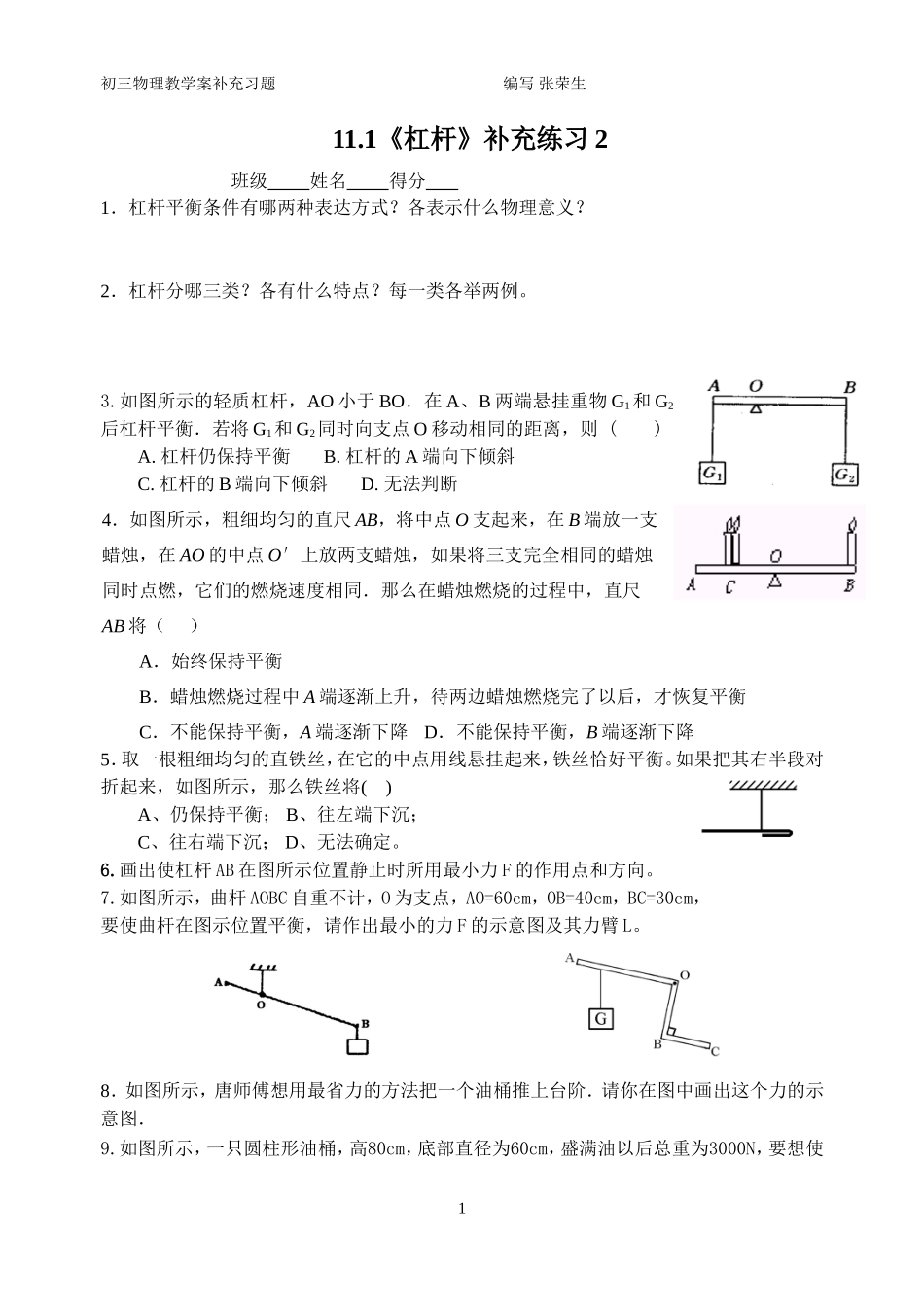

初三物理教学案补充习题编写张荣生11.1《杠杆》补充练习2班级姓名得分1．杠杆平衡条件有哪两种表达方式？各表示什么物理意义？2．杠杆分哪三类？各有什么特点？每一类各举两例。3.如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则()A.杠杆仍保持平衡B.杠杆的A端向下倾斜C.杠杆的B端向下倾斜D.无法判断4．如图所示，粗细均匀的直尺AB，将中点O支起来，在B端放一支蜡烛，在AO的中点O′上放两支蜡烛，如果将三支完全相同的蜡烛同时点燃，它们的燃烧速度相同．那么在蜡烛燃烧的过程中，直尺AB将（）A．始终保持平衡B．蜡烛燃烧过程中A端逐渐上升，待两边蜡烛燃烧完了以后，才恢复平衡C．不能保持平衡，A端逐渐下降D．不能保持平衡，B端逐渐下降5．取一根粗细均匀的直铁丝，在它的中点用线悬挂起来，铁丝恰好平衡。如果把其右半段对折起来，如图所示，那么铁丝将()A、仍保持平衡；B、往左端下沉；C、往右端下沉；D、无法确定。6.画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。7.如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。8．如图所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．9.如图所示，一只圆柱形油桶，高80cm，底部直径为60cm，盛满油以后总重为3000N，要想使1（a）（b）（c）OAOO图25初三物理教学案补充习题编写张荣生底部D稍稍离开地面，在B点要加的最小力为多大？同时请作出最小的力F的示意图及其力臂L。10．小华、小明两位同学通过实验探究杠杆平衡的条件，所用实验器材有杠杆、弹簧测力计、钩码和支架等。他们分别在已调水平平衡的杠杆上施加动力F1、阻力F2并使杠杆在水平位置平衡，记录动力臂l1及阻力臂l2，小华、小明的操作情况分别如图25（a）、（b）所示，表一、表二为他们记录的实验数据。（1）分析比较实验序号1、2与3的数据及相关条件，小华得出结论：杠杆平衡的条件是F1＋l1=F2＋l2。请判断：小华的结论是________的（选填“正确”或“错误”），依据是：_________________________________________。（2）进一步综合分析比较表一和表二中的数据及相关条件，可归纳得出结论：杠杆平衡的条件是___________________________。（3）得出上述杠杆平衡的条件后，小华也欲用弹簧测力计和钩码进行实验，但跟小明的操作不同的是，他准备将弹簧测力计沿竖直方向作用在杠杆上的A点，而钩码的位置不变，如图25（c）所示。请判断：他_________使杠杆在水平位置平衡（选填“能”或“不能”）。如果杠杆能平衡，写出需满足的条件；如果杠杆不能平衡，写出判断的理由________________________。2表一小华同学实验序号F1（牛）l1（厘米）F2（牛）l2（厘米）118812366332882表二小明同学实验序号F1（牛）l1（厘米）F2（牛）l2（厘米）4184252844645210
