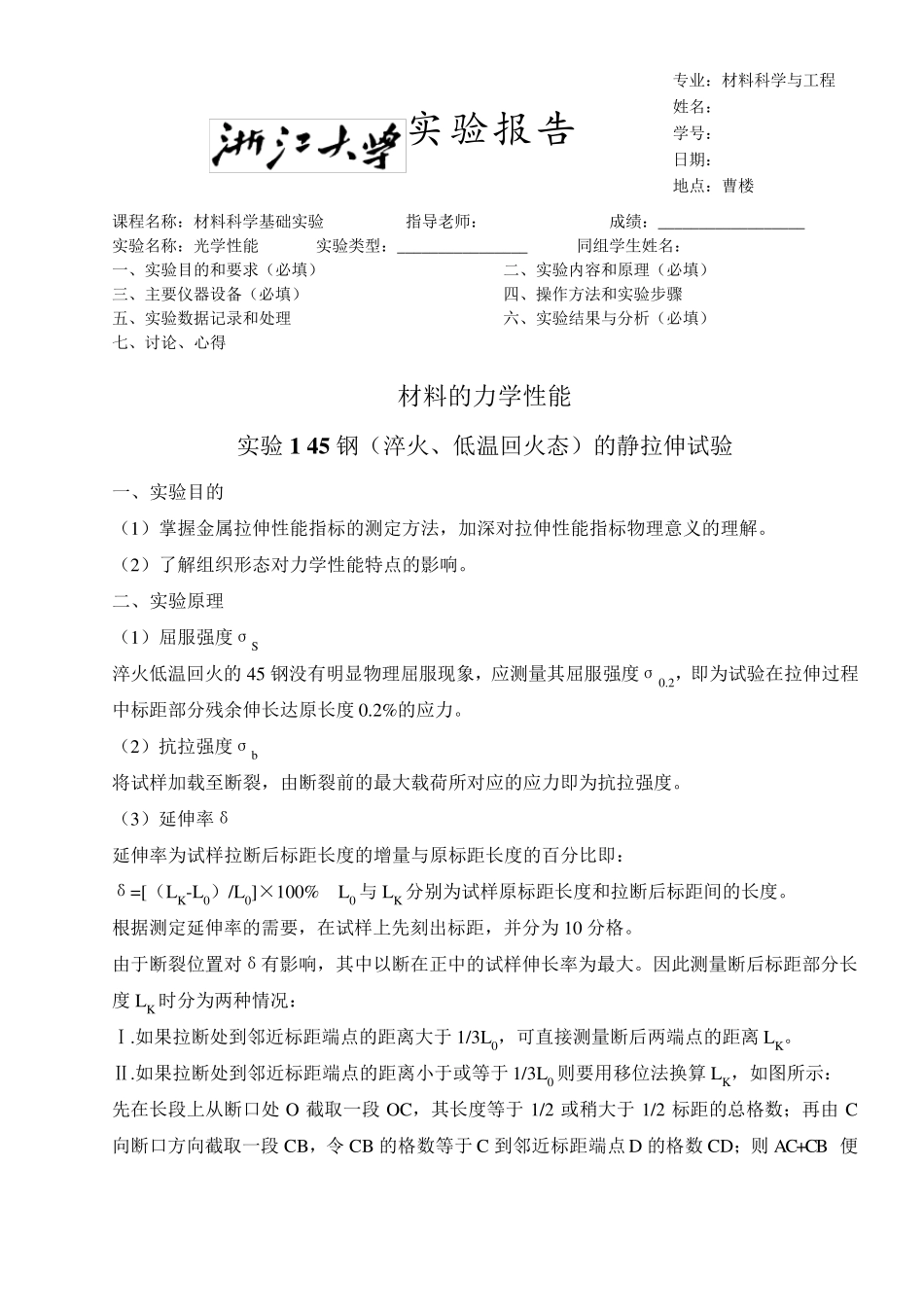

实验报告 课程名称:材料科学基础实验 指导老师: 成绩:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 实验名称:光学性能 实验类型:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 同组学生姓名: 一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、主要仪器设备(必填) 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析(必填) 七、讨论、心得 材料的力学性能 实验 1 4 5 钢(淬火、低温回火态)的静拉伸试验 一、实验目的 (1)掌握金属拉伸性能指标的测定方法,加深对拉伸性能指标物理意义的理解。 (2)了解组织形态对力学性能特点的影响。 二、实验原理 (1)屈服强度σS 淬火低温回火的 45 钢没有明显物理屈服现象,应测量其屈服强度σ0.2,即为试验在拉伸过程中标距部分残余伸长达原长度 0.2%的应力。 (2)抗拉强度σb 将试样加载至断裂,由断裂前的最大载荷所对应的应力即为抗拉强度。 (3)延伸率δ 延伸率为试样拉断后标距长度的增量与原标距长度的百分比即: δ=[(LK-L0)/L0]×100% L0 与 LK 分别为试样原标距长度和拉断后标距间的长度。 根据测定延伸率的需要,在试样上先刻出标距,并分为 10 分格。 由于断裂位置对δ有影响,其中以断在正中的试样伸长率为最大。因此测量断后标距部分长度 LK 时分为两种情况: Ⅰ.如果拉断处到邻近标距端点的距离大于 1/3L0,可直接测量断后两端点的距离 LK。 Ⅱ.如果拉断处到邻近标距端点的距离小于或等于 1/3L0 则要用移位法换算 LK,如图所示: 先在长段上从断口处 O 截取一段 OC,其长度等于 1/2 或稍大于 1/2 标距的总格数;再由C向断口方向截取一段 CB,令 CB 的格数等于 C 到邻近标距端点 D 的格数 CD;则 AC+CB 便专业:材料科学与工程 姓名: 学号: 日期: 地点:曹楼 是断后长度。这样处理就相当于把CB 移到试样的另一端,接到A 处,变为断口在正中。 (4)断面收缩率ψ 断面收缩率为试样拉断后缩颈处横截面积的最大缩减量与原横截面积的百分比即: ψ=[(F0-FK)/F0]×100% 其中F0 与FK 分别为试样原始横截面积和拉断后缩颈处的最小横截面积。 三、实验设备 本实验采用微机控制电拉伸试验机,其最大载荷为200kN,配备有引伸计、负荷、位移、形变等传感器,曲线与数据均能自动绘制、记录、显示、计算和保存。 四、实验步骤 1)试样的准备 测量试...
