厂房及尾水渠基础土石方开挖工程施工方案

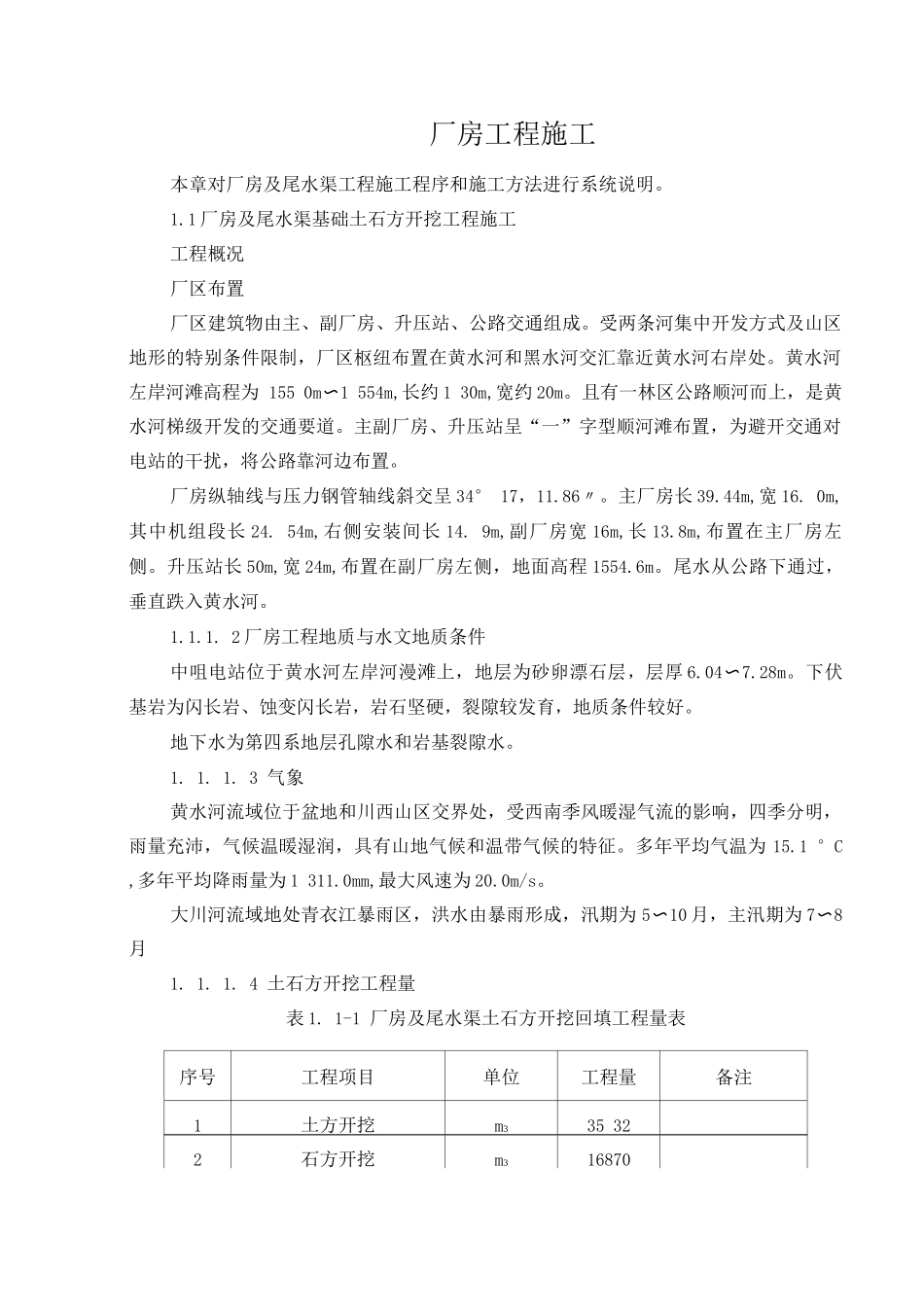

厂房工程施工本章对厂房及尾水渠工程施工程序和施工方法进行系统说明。1.1 厂房及尾水渠基础土石方开挖工程施工工程概况厂区布置厂区建筑物由主、副厂房、升压站、公路交通组成。受两条河集中开发方式及山区地形的特别条件限制，厂区枢纽布置在黄水河和黑水河交汇靠近黄水河右岸处。黄水河左岸河滩高程为 155 0m〜1 554m,长约 1 30m,宽约 20m。且有一林区公路顺河而上，是黄水河梯级开发的交通要道。主副厂房、升压站呈“一”字型顺河滩布置，为避开交通对电站的干扰，将公路靠河边布置。厂房纵轴线与压力钢管轴线斜交呈 34° 17，11.86〃。主厂房长 39.44m,宽 16. 0m,其中机组段长 24. 54m,右侧安装间长 14. 9m,副厂房宽 16m,长 13.8m,布置在主厂房左侧。升压站长 50m,宽 24m,布置在副厂房左侧，地面高程 1554.6m。尾水从公路下通过，垂直跌入黄水河。1.1.1. 2 厂房工程地质与水文地质条件中咀电站位于黄水河左岸河漫滩上，地层为砂卵漂石层，层厚 6.04〜7.28m。下伏基岩为闪长岩、蚀变闪长岩，岩石坚硬，裂隙较发育，地质条件较好。地下水为第四系地层孔隙水和岩基裂隙水。1. 1. 1. 3 气象黄水河流域位于盆地和川西山区交界处，受西南季风暖湿气流的影响，四季分明，雨量充沛，气候温暖湿润，具有山地气候和温带气候的特征。多年平均气温为 15.1 °C ,多年平均降雨量为 1 311.0mm,最大风速为 20.0m/s。大川河流域地处青衣江暴雨区，洪水由暴雨形成，汛期为 5〜10 月，主汛期为 7〜8月1. 1. 1. 4 土石方开挖工程量表 1. 1-1 厂房及尾水渠土石方开挖回填工程量表序号工程项目单位工程量备注1土方开挖m335 322石方开挖m3168703土石回填m39475分阶段工期完成厂房及尾水渠基础开挖交面。主干道路改由堰顶通行。1. 1. 3 （见下页）1. 1. 4 施工方法1. 1. 4. 1 测量⑴ 校核测量由项目总工带领测量人员，会同监理工程师接收各控制网点，并用 GTS-6020P 全站仪校核，必要时加密控制网，增设水准点，建立首级平面及高程控制网。测绘纵、横断面图并校核工程量。所有测量成果资料及时报送监理工程师审批，作为测量放线和结算的依据。⑵ 测量放线每次出碴清面后，由测量组放出开挖范围边线，予裂孔开线以及开挖面高程。施工过程中应加强高程和边坡控制，以避开超欠挖。⑶ 资料提供及时准确提供中间验收及竣工验收资料以及月报（收方断面及工程量计算1. 1. 4. 2 施工道路见《施工道路布置图》...
