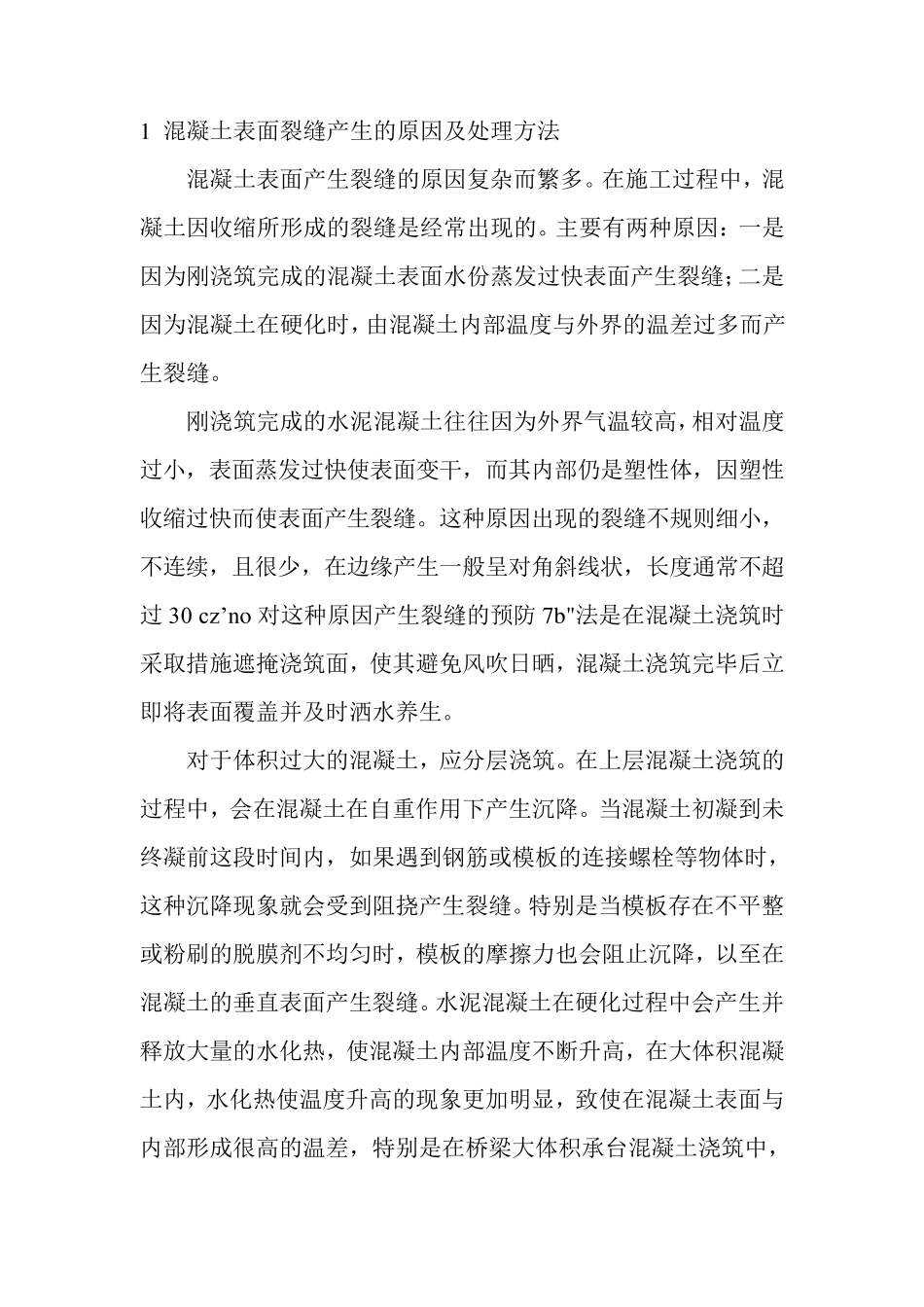

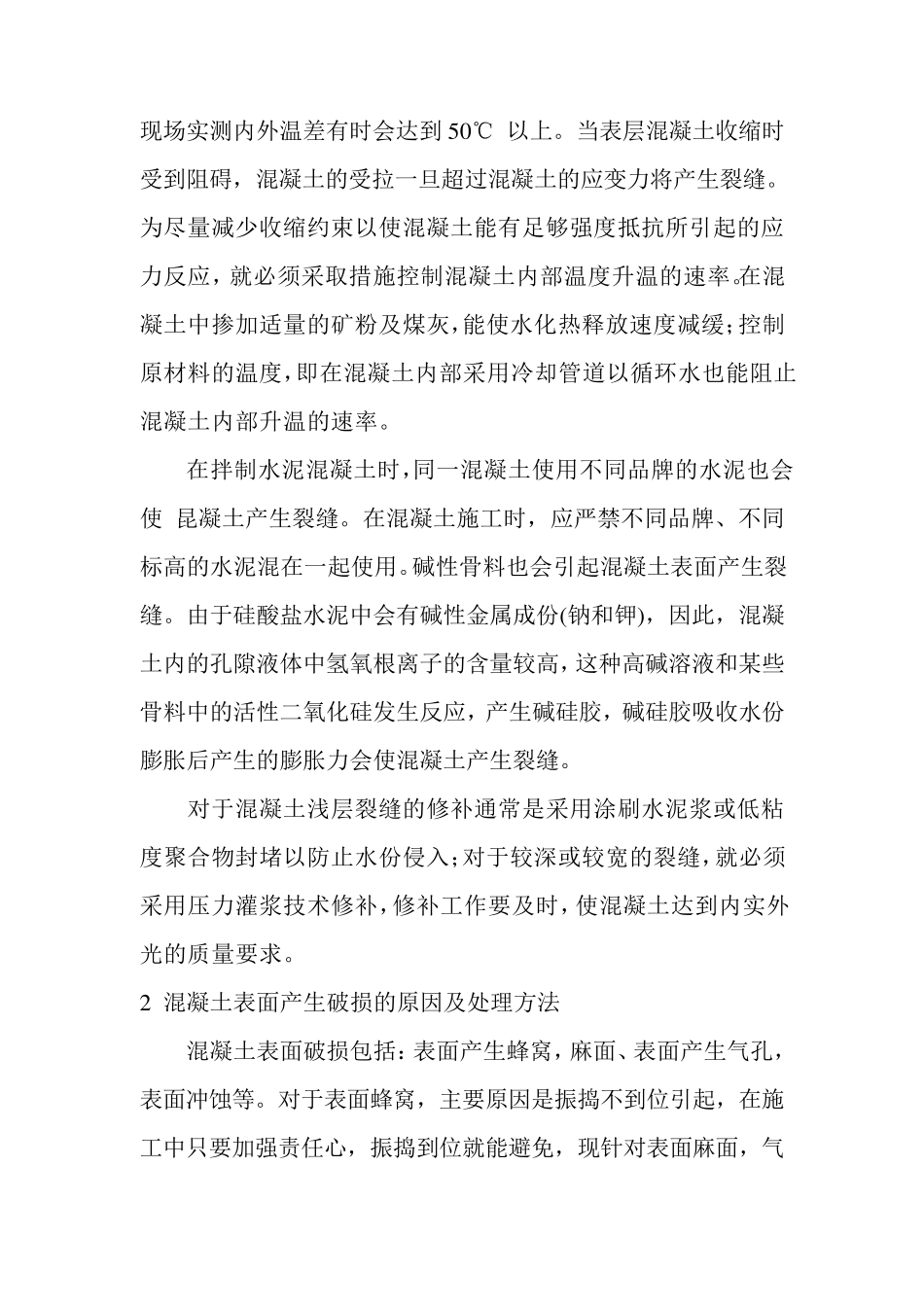

1 混凝土表面裂缝产生的原因及处理方法 混凝土表面产生裂缝的原因复杂而繁多。在施工过程中,混凝土因收缩所形成的裂缝是经常出现的。主要有两种原因:一是因为刚浇筑完成的混凝土表面水份蒸发过快表面产生裂缝;二是因为混凝土在硬化时,由混凝土内部温度与外界的温差过多而产生裂缝。 刚浇筑完成的水泥混凝土往往因为外界气温较高,相对温度过小,表面蒸发过快使表面变干,而其内部仍是塑性体,因塑性收缩过快而使表面产生裂缝。这种原因出现的裂缝不规则细小,不连续,且很少,在边缘产生一般呈对角斜线状,长度通常不超过 30 cz’no 对这种原因产生裂缝的预防 7b"法是在混凝土浇筑时采取措施遮掩浇筑面,使其避免风吹日晒,混凝土浇筑完毕后立即将表面覆盖并及时洒水养生。 对于体积过大的混凝土,应分层浇筑。在上层混凝土浇筑的过程中,会在混凝土在自重作用下产生沉降。当混凝土初凝到未终凝前这段时间内,如果遇到钢筋或模 板 的连接 螺 栓 等 物 体时,这种沉降现象 就 会受 到阻 挠 产生裂缝。特 别 是当模 板 存 在不平 整或粉 刷 的脱 膜 剂 不均 匀 时,模 板 的摩 擦 力 也 会阻 止 沉降,以 至 在混凝土的垂 直 表面产生裂缝。水泥混凝土在硬化过程中会产生并释 放 大量 的水化热 ,使混凝土内部温度不断 升 高,在大体积混凝土内,水化热 使温度升 高的现象 更 加 明 显 ,致 使在混凝土表面与内部形成很高的温差,特 别 是在桥 梁 大体积承 台 混凝土浇筑中,现场实测内外温差有时会达到5 0 ℃ 以上。当表层混凝土收缩时受到阻碍,混凝土的受拉一旦超过混凝土的应变力将产生裂缝。为尽量减少收缩约束以使混凝土能有足够强度抵抗所引起的应力反应,就必须采取措施控制混凝土内部温度升温的速率。在混凝土中掺加适量的矿粉及煤灰,能使水化热释放速度减缓;控制原材料的温度,即在混凝土内部采用冷却管道以循环水也能阻止混凝土内部升温的速率。 在拌制水泥混凝土时,同一混凝土使用不同品牌的水泥也会使 昆凝土产生裂缝。在混凝土施工时,应严禁不同品牌、不同标高的水泥混在一起使用。碱性骨料也会引起混凝土表面产生裂缝。由于硅酸盐水泥中会有碱性金属成份(钠和钾),因此,混凝土内的孔隙液体中氢氧根离子的含量较高,这种高碱溶液和某些骨料中的活性二氧化硅发生反应,产生碱硅胶,碱硅胶吸收水份膨胀后产生的膨胀力会使混凝土产生裂缝。 对 于混凝...
