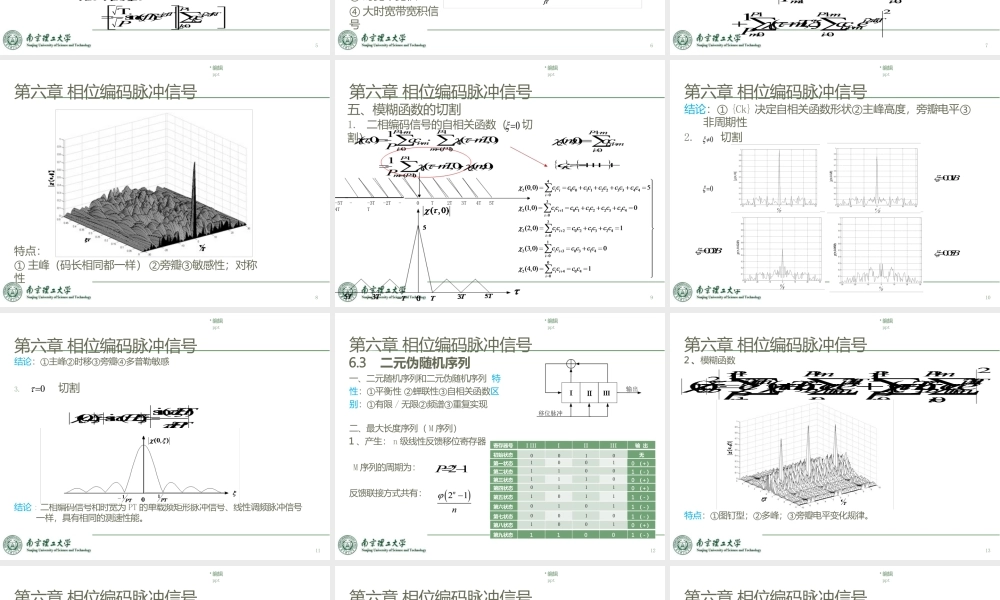

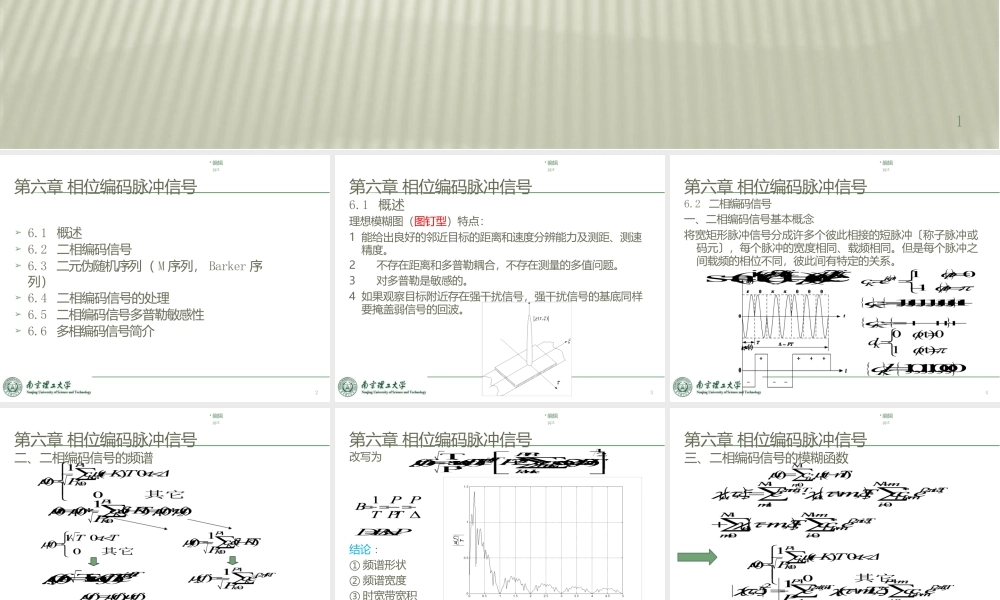

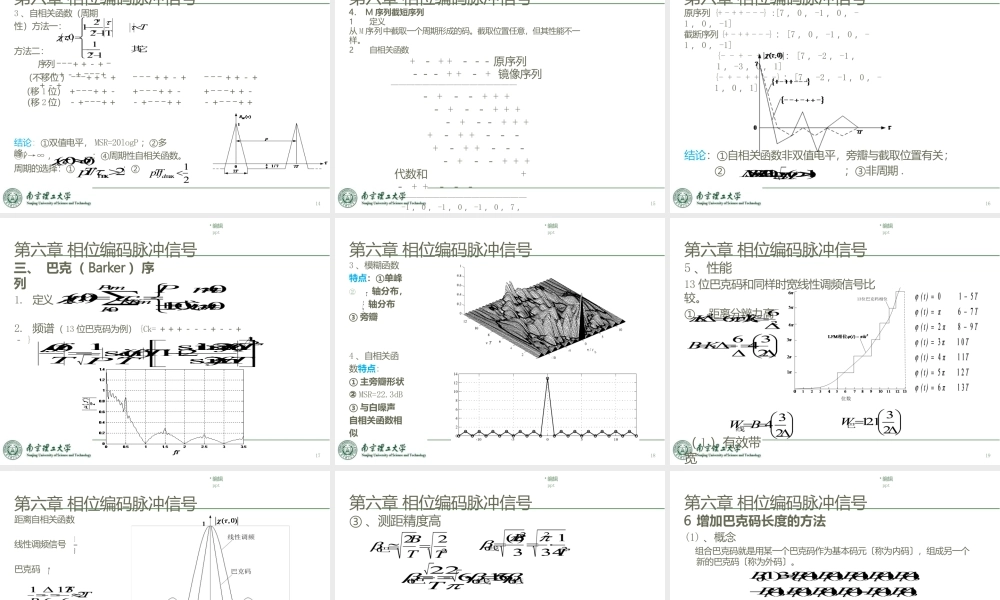

• 编辑ppt1第六章 相位编码脉冲信号2➢ 6.1 概述➢ 6.2 二相编码信号➢ 6.3 二元伪随机序列（ M 序列， Barker 序列）➢ 6.4 二相编码信号的处理➢ 6.5 二相编码信号多普勒敏感性➢ 6.6 多相编码信号简介• 编辑ppt第六章 相位编码脉冲信号6.1 概述理想模糊图（图钉型）特点：1 能给出良好的邻近目标的距离和速度分辨能力及测距、测速精度。2不存在距离和多普勒耦合，不存在测量的多值问题。3对多普勒是敏感的。4 如果观察目标附近存在强干扰信号，强干扰信号的基底同样要掩盖弱信号的回波。• 编辑ppt3第六章 相位编码脉冲信号6.2 二相编码信号一、二相编码信号基本概念将宽矩形脉冲信号分成许多个彼此相接的短脉冲〔称子脉冲或码元〕，每个脉冲的宽度相同、载频相同。但是每个脉冲之间载频的相位不同，彼此间有特定的关系。• 编辑ppt4第六章 相位编码脉冲信号二、二相编码信号的频谱• 编辑ppt5第六章 相位编码脉冲信号改写为结论 :① 频谱形状② 频谱宽度③ 时宽带宽积④ 大时宽带宽积信号• 编辑ppt6第六章 相位编码脉冲信号三、二相编码信号的模糊函数• 编辑ppt7第六章 相位编码脉冲信号特点：① 主峰（码长相同都一样） ②旁瓣③敏感性；对称性• 编辑ppt8第六章 相位编码脉冲信号五、模糊函数的切割1. 二相编码信号的自相关函数（切割）T2T3T4T5T0-5T-4T-3T-2T-T• 编辑ppt9第六章 相位编码脉冲信号结论：① {Ck} 决定自相关函数形状②主峰高度，旁瓣电平③非周期性2.切割• 编辑ppt10第六章 相位编码脉冲信号结论：①主峰②时移③旁瓣④多普勒敏感3.切割结论 : 二相编码信号和时宽为 PT 的单载频矩形脉冲信号、线性调频脉冲信号一样，具有相同的测速性能。• 编辑ppt11第六章 相位编码脉冲信号6.3二元伪随机序列一、二元随机序列和二元伪随机序列 特性：①平衡性 ②蝉联性③自相关函数区别：①有限 / 无限②频谱③重复实现二、最大长度序列（ M 序列）1 、产生： n 级线性反馈移位寄存器M 序列的周期为： 反馈联接方式共有：寄存器号I I I III II I I输 出初始状态0010无第一状态10010 （＋）第二状态11001 （－）第三状态11100 （＋）第四状态01110 （＋）第五状态10111 （－）第六状态01011 （－）第七状态00101 （－）第八状态10010 （＋）第九状态11001 （－）12• 编辑ppt第六章 相位编码脉冲信号2 、模糊函数特点：①图钉型；②多峰；③...
