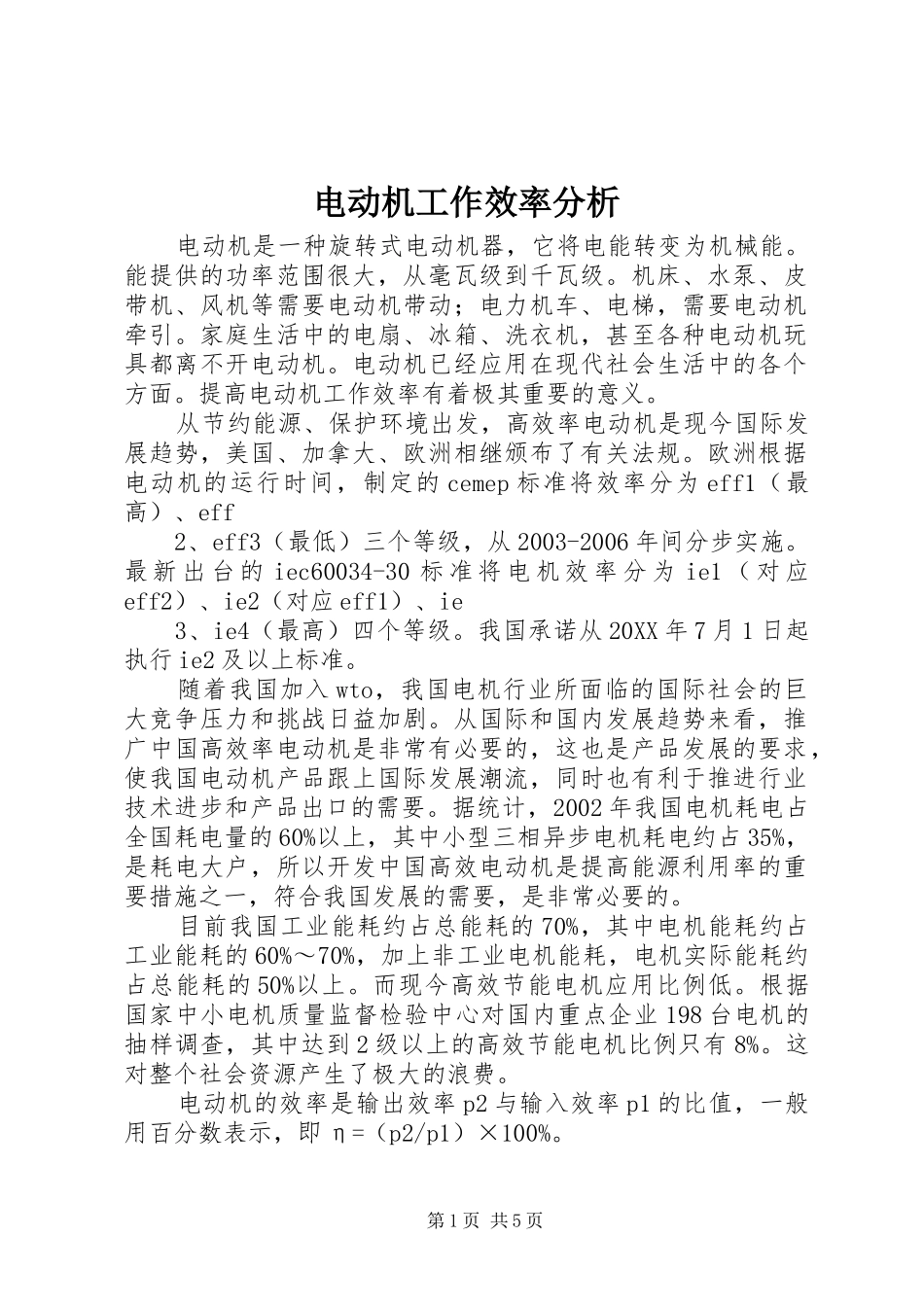

电动机工作效率分析电动机是一种旋转式电动机器，它将电能转变为机械能。能提供的功率范围很大，从毫瓦级到千瓦级。机床、水泵、皮带机、风机等需要电动机带动；电力机车、电梯，需要电动机牵引。家庭生活中的电扇、冰箱、洗衣机，甚至各种电动机玩具都离不开电动机。电动机已经应用在现代社会生活中的各个方面。提高电动机工作效率有着极其重要的意义。从节约能源、保护环境出发，高效率电动机是现今国际发展趋势，美国、加拿大、欧洲相继颁布了有关法规。欧洲根据电动机的运行时间，制定的cemep标准将效率分为eff1（最高）、eff2、eff3（最低）三个等级，从2003-2006年间分步实施。最新出台的iec60034-30标准将电机效率分为ie1（对应eff2）、ie2（对应eff1）、ie3、ie4（最高）四个等级。我国承诺从20XX年7月1日起执行ie2及以上标准。随着我国加入wto，我国电机行业所面临的国际社会的巨大竞争压力和挑战日益加剧。从国际和国内发展趋势来看，推广中国高效率电动机是非常有必要的，这也是产品发展的要求，使我国电动机产品跟上国际发展潮流，同时也有利于推进行业技术进步和产品出口的需要。据统计，2002年我国电机耗电占全国耗电量的60%以上，其中小型三相异步电机耗电约占35%，是耗电大户，所以开发中国高效电动机是提高能源利用率的重要措施之一，符合我国发展的需要，是非常必要的。目前我国工业能耗约占总能耗的70%，其中电机能耗约占工业能耗的60%～70%，加上非工业电机能耗，电机实际能耗约占总能耗的50%以上。而现今高效节能电机应用比例低。根据国家中小电机质量监督检验中心对国内重点企业198台电机的抽样调查，其中达到2级以上的高效节能电机比例只有8%。这对整个社会资源产生了极大的浪费。电动机的效率是输出效率p2与输入效率p1的比值，一般用百分数表示，即η=（p2/p1）×100%。第1页共5页电动机输入效率减去内部总损耗Σp即为输出效率，即p1-Σp=p2，内部损耗全部转换为热能。希望电动机内损耗低，也就是希望电动机的效率高。通常电动机的效率在75%～95%范围。电动机经修理后如果效率降低，则说明电动机损耗增大所致。由于损耗增大，电动机温升增高，绝缘寿命降低，这是所不希望的结果。损耗的增大有以下的四个方面。铜损耗增大，铁损耗增大，机械损耗增大，杂散损耗增大。一、电动机铁损耗增大的原因1、导线规格不符，比如电磁线径选细。应按原始记录或图纸选用。2、线圈尺寸做大，使线圈电阻增大。要求合理设计绕线模，条件允许时，可适当缩短线圈端部长度。3、三相绕组不对称。应检查三相绕组接线，各线圈匝粗线条以及极相组接线等是否正确。4、绕组并联支路内有环流。应检查绕组并联支路是否对称，有无短路点。5、用不截面积的导线并绕，使各支路电流密度分布不均。尽可能选用截面积相同或相近的导线并绕。6、更换的转子铜条材质不合要求，导电率低。应选用合适牌号铜材，一般笼型转子的工作笼是用紫铜、起动笼是用黄铜制作的。7、铸铝转子有缺陷，如铸铝含有气孔、裂纹、断条等。可用短路侦察器检查，及时处理故障点。8、绕线转子电刷压力过大，增加摩擦损耗。应调整刷压，并使各电刷刷压差在正负10%以内。9、集电环与举刷装置中的短路环接触不良。10、铜笼转子的铜条与端环焊接不良，使电阻增大。应测试直流电阻和检查焊接部位，查出后重新焊好。二、铁损耗增大的原因1、由于不正确加热拆除旧绕组，铁心冲片被短路，冲片之间的绝缘漆烧焦，增大铁心涡流损耗和磁损耗。第2页共5页2、为了嵌线方便锉大槽口，使槽口处冲处短路，增加了铁心表面损耗和脉振损耗。3、更换铁心时采用单位损耗高的铁心代替。三、机械损耗增大的原因1、轴承质量不佳，有缺陷或有故障。应检查轴承，确认存在质量不合格时要更换合格轴承。轴承质量合格，但因操作不当，也会造成缺陷。2、填充润滑脂过多或过少，或润滑脂材质不各格等，造成机械损耗增加。应按工艺要求选用合适牌号的润滑脂和填加量。3、轴承配合尺寸公差不符。应按正确的轴承配合公差配制零部件。4、风扇叶变形，风扇叶与挡风板距离不合适。5、绕组端部形状不符要求，增大了通风损耗。6、封闭扇冷式电动机的外风扇罩与风...
