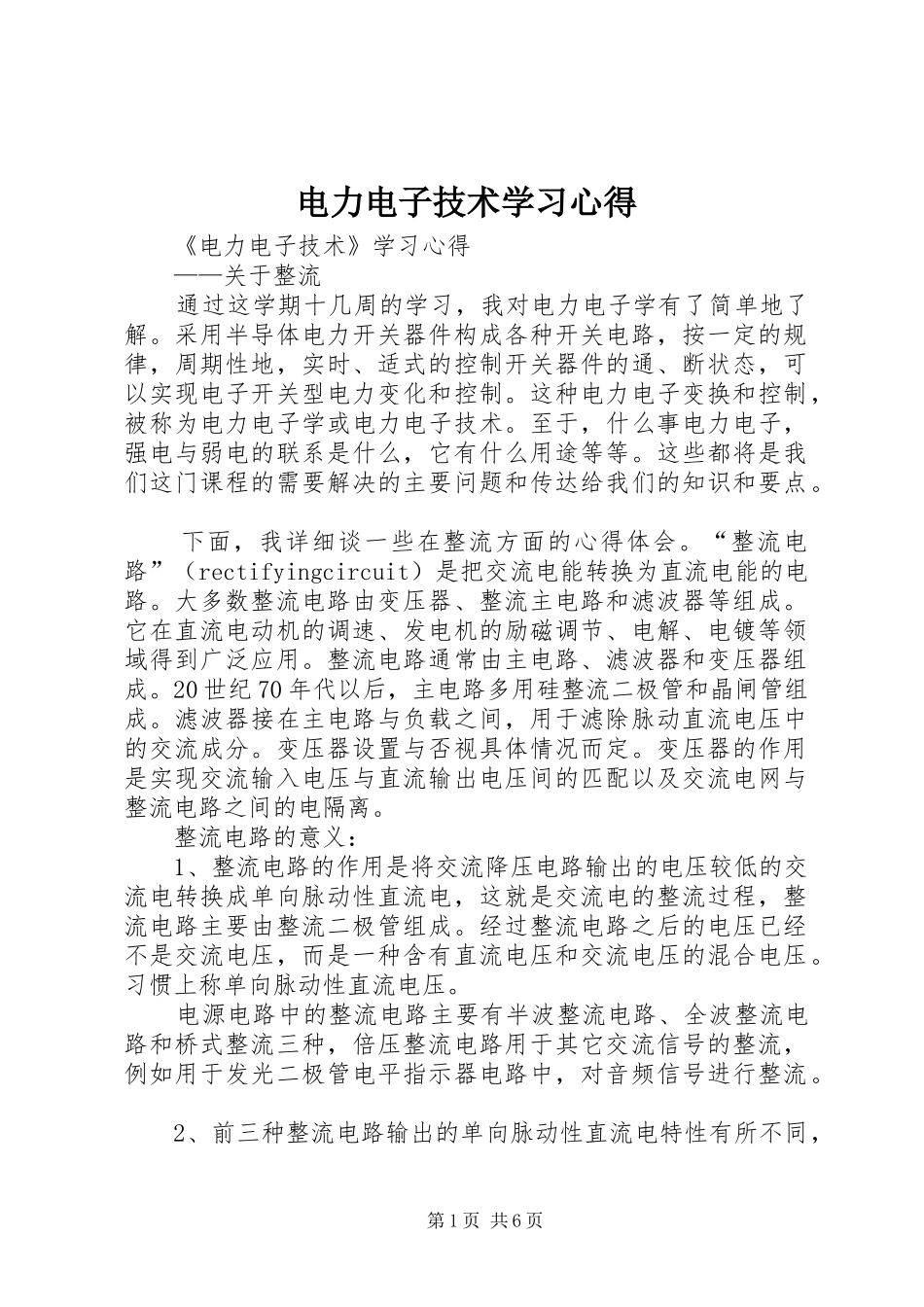

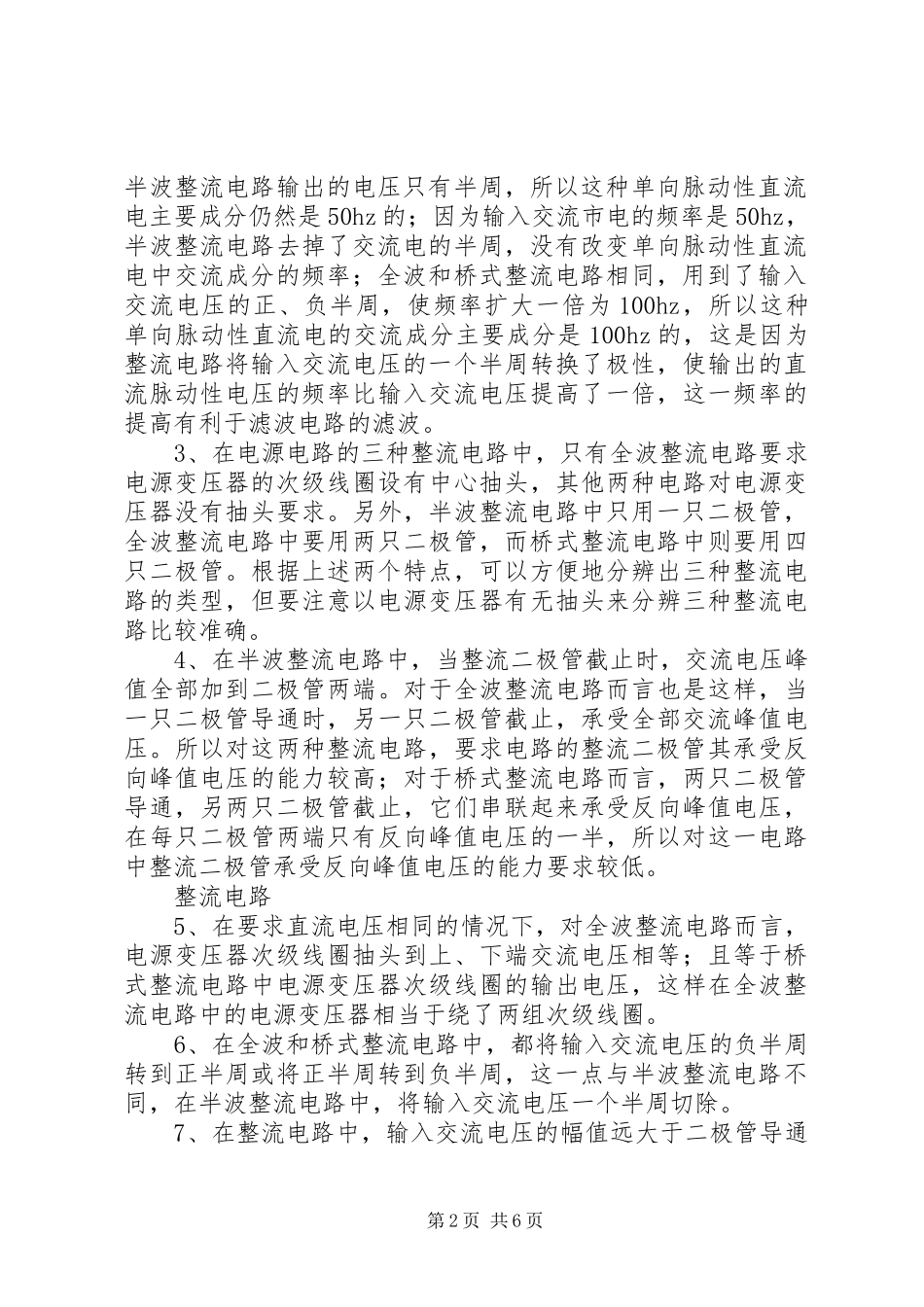

电力电子技术学习心得《电力电子技术》学习心得——关于整流通过这学期十几周的学习，我对电力电子学有了简单地了解。采用半导体电力开关器件构成各种开关电路，按一定的规律，周期性地，实时、适式的控制开关器件的通、断状态，可以实现电子开关型电力变化和控制。这种电力电子变换和控制，被称为电力电子学或电力电子技术。至于，什么事电力电子，强电与弱电的联系是什么，它有什么用途等等。这些都将是我们这门课程的需要解决的主要问题和传达给我们的知识和要点。下面，我详细谈一些在整流方面的心得体会。“整流电路”（rectifyingcircuit）是把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。整流电路的意义：1、整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压。习惯上称单向脉动性直流电压。电源电路中的整流电路主要有半波整流电路、全波整流电路和桥式整流三种，倍压整流电路用于其它交流信号的整流，例如用于发光二极管电平指示器电路中，对音频信号进行整流。2、前三种整流电路输出的单向脉动性直流电特性有所不同，第1页共6页半波整流电路输出的电压只有半周，所以这种单向脉动性直流电主要成分仍然是50hz的；因为输入交流市电的频率是50hz，半波整流电路去掉了交流电的半周，没有改变单向脉动性直流电中交流成分的频率；全波和桥式整流电路相同，用到了输入交流电压的正、负半周，使频率扩大一倍为100hz，所以这种单向脉动性直流电的交流成分主要成分是100hz的，这是因为整流电路将输入交流电压的一个半周转换了极性，使输出的直流脉动性电压的频率比输入交流电压提高了一倍，这一频率的提高有利于滤波电路的滤波。3、在电源电路的三种整流电路中，只有全波整流电路要求电源变压器的次级线圈设有中心抽头，其他两种电路对电源变压器没有抽头要求。另外，半波整流电路中只用一只二极管，全波整流电路中要用两只二极管，而桥式整流电路中则要用四只二极管。根据上述两个特点，可以方便地分辨出三种整流电路的类型，但要注意以电源变压器有无抽头来分辨三种整流电路比较准确。4、在半波整流电路中，当整流二极管截止时，交流电压峰值全部加到二极管两端。对于全波整流电路而言也是这样，当一只二极管导通时，另一只二极管截止，承受全部交流峰值电压。所以对这两种整流电路，要求电路的整流二极管其承受反向峰值电压的能力较高；对于桥式整流电路而言，两只二极管导通，另两只二极管截止，它们串联起来承受反向峰值电压，在每只二极管两端只有反向峰值电压的一半，所以对这一电路中整流二极管承受反向峰值电压的能力要求较低。整流电路5、在要求直流电压相同的情况下，对全波整流电路而言，电源变压器次级线圈抽头到上、下端交流电压相等；且等于桥式整流电路中电源变压器次级线圈的输出电压，这样在全波整流电路中的电源变压器相当于绕了两组次级线圈。6、在全波和桥式整流电路中，都将输入交流电压的负半周转到正半周或将正半周转到负半周，这一点与半波整流电路不同，在半波整流电路中，将输入交流电压一个半周切除。7、在整流电路中，输入交流电压的幅值远大于二极管导通第2页共6页的管压降，所以可将整流二极管的管压降忽略不计。8、对于倍压整流电路，它能够输出比输入交流电压更高的直流电压，但这种电路输出电流的能力较差，所以具有高电压，小电流的输出特性。9、分析上述整流电路时；主要用二极管的单向导电特性，整流二极管的导通电压由输入交流电压提供。作用原理：电力...
