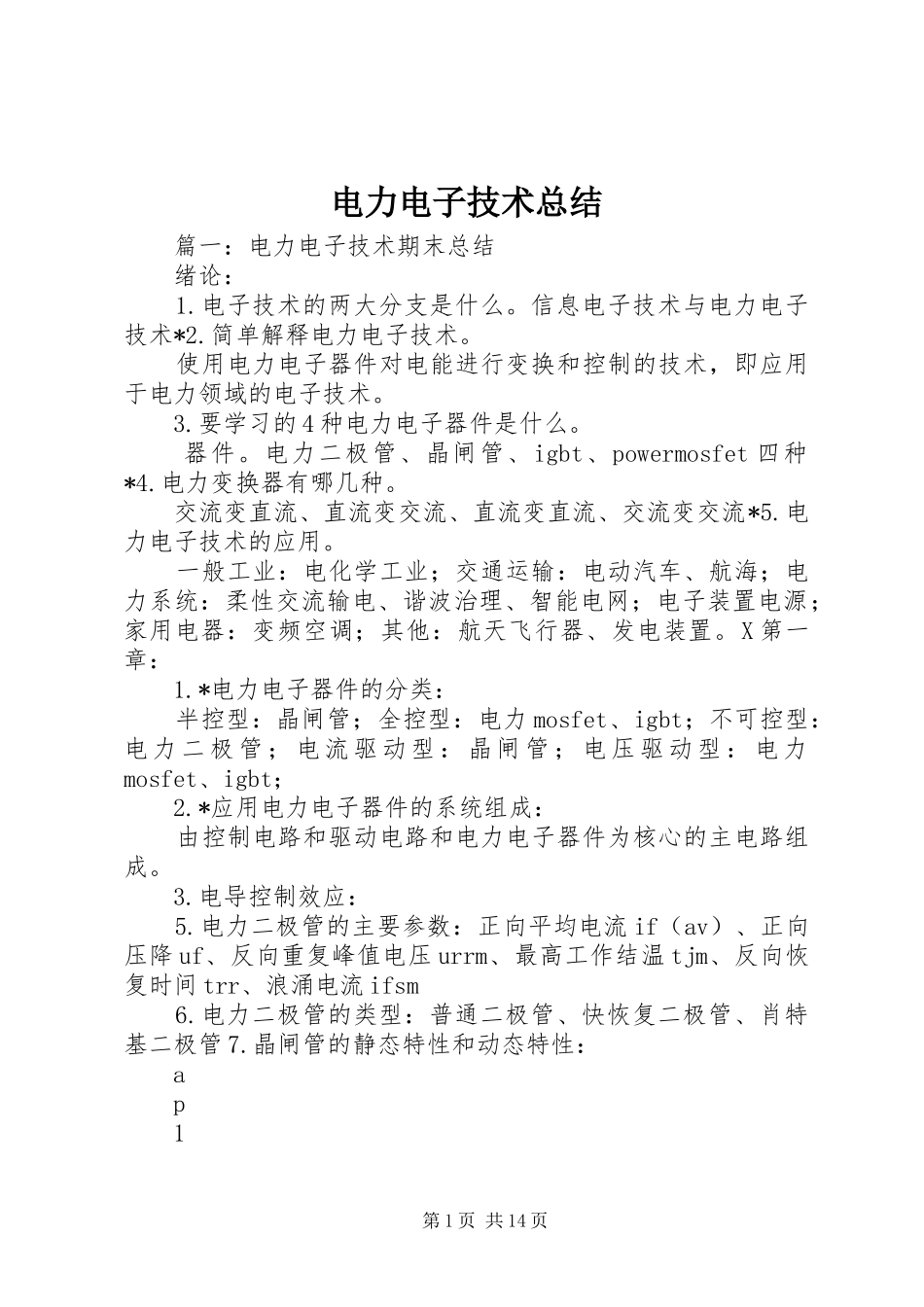

电力电子技术总结篇一：电力电子技术期末总结绪论：1.电子技术的两大分支是什么。信息电子技术与电力电子技术*2.简单解释电力电子技术。使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。3.要学习的4种电力电子器件是什么。器件。电力二极管、晶闸管、igbt、powermosfet四种*4.电力变换器有哪几种。交流变直流、直流变交流、直流变直流、交流变交流*5.电力电子技术的应用。一般工业：电化学工业；交通运输：电动汽车、航海；电力系统：柔性交流输电、谐波治理、智能电网；电子装置电源；家用电器：变频空调；其他：航天飞行器、发电装置。X第一章：1.*电力电子器件的分类：半控型：晶闸管；全控型：电力mosfet、igbt；不可控型：电力二极管；电流驱动型：晶闸管；电压驱动型：电力mosfet、igbt；2.*应用电力电子器件的系统组成：由控制电路和驱动电路和电力电子器件为核心的主电路组成。3.电导控制效应：5.电力二极管的主要参数：正向平均电流if（av）、正向压降uf、反向重复峰值电压urrm、最高工作结温tjm、反向恢复时间trr、浪涌电流ifsm6.电力二极管的类型：普通二极管、快恢复二极管、肖特基二极管7.晶闸管的静态特性和动态特性：ap1第1页共14页akkgaaga）b）j1j2j3akn12n2kagp1n1p2n2kb）ggp2c）a）u8.晶闸管的主要参数：电压定额、电流定额、动态参数9.电力mosfet的基本特征：gdda）gn沟道p沟道b）图1-20电力mosfet的转移特性和输出特性a）转移特性b）输出特性漏极电流id和栅源间电压ugs的关系称为mosfet的转移特性id较大时，id与ugs的关系近似线性，曲线的斜第2页共14页did率定义为跨导gfsgfs。dugsid/aid/atugs/va）gstuds/vb）图1-20+uuugugutib）图1-21a）10.igbt基本特征：发射极栅极a）b）icgc）ige（th）a）ge（1）开关速度高，开关损耗小。在电压1000v以上时，开关损耗只有gtr的1/10，与电力mosfet相当（2）相同电压和电流定额时，安全工作区比gtr大，且具有耐脉冲电流冲击能力（3）通态压降比vdmosfet低，特别是在电流较大的区域（4）输入阻抗高，输入特性与mosfet类似（5）与mosfet和gtr相比，耐压和通流能力还可以进一步提高，同时保持开关频率高的特点优点：开关速度高，输入阻抗高，为电压驱动，最全面的范文参考写作网站驱动功率小，开关损耗小，具有耐脉冲电流第3页共14页冲击的能力，通态压降较低，安全工作区：正偏安全工作区（fbsoa）——最大集电极电流、最大集射极间电压和最大集电极功耗确定反向偏置安全工作区（rbsoa）——最大集电极电流、最大集射极间电压和最大允许电压上升率duce/dt确定11、电力电子器件的驱动基本任务、作用和隔离方法：1.将信息电子电路传来的信号按控制目标的要求，转换为加在电力电子器件控制端和公共端之间，可以使其开通或关断的信号。对半控型器件只需提供开通控制信号。对全控型器件则既要提供开通控制信号，又要提供关断控制信号；2.使电力电子器件工作在较理想的开关状态，缩短开关时间，减小开关损耗，对装置的运行效率、可靠性和安全性都有重要的意义。对器件或整个装置的一些保护措施也往往设在驱动电路中，或通过驱动电路实现；3.一般采用光隔离或磁隔离。12、晶闸管的触发电路要求。触发脉冲的宽度应保证晶闸管可靠导通（结合擎住电流的概念）。范文写作触发脉冲应有足够的幅度。不超过门极电压、电流和功率定额，且在可靠触发区域之内。应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。vdr22123413、过电压的产生原因。外因过电压主要来自雷击和系统中的操作过程等外因；内因过电压主要来自装置内部器件的开关过程。14、过电流保护的方法和第一保护措施。电子电路作为第一保护措施。15、*缓冲电路（吸收电路）及其作用：抑制电力电子器件的内因过电压、du/dt或者过电流、di/dt，减少器件的开关损耗第4页共14页uica）b）图1-38第二章1、整流电路中变压器t的作用。起变换电压和隔离的作用。2、触发延迟角与导通角：触发延迟角：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度，用a表示，也称触发角或控制角；导通角：晶闸管在一个电源周期中处于通态的电角度称为导通角...
