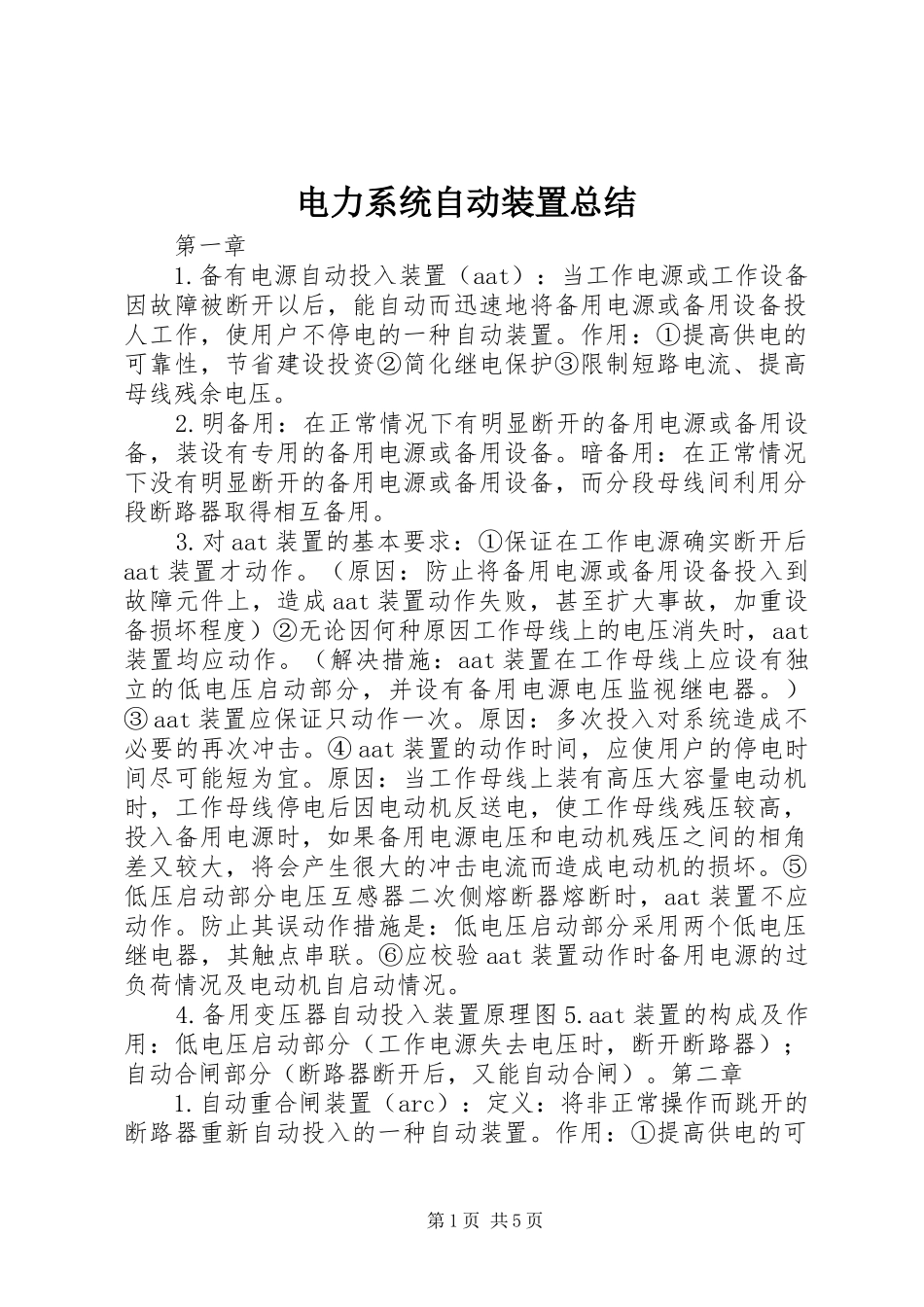

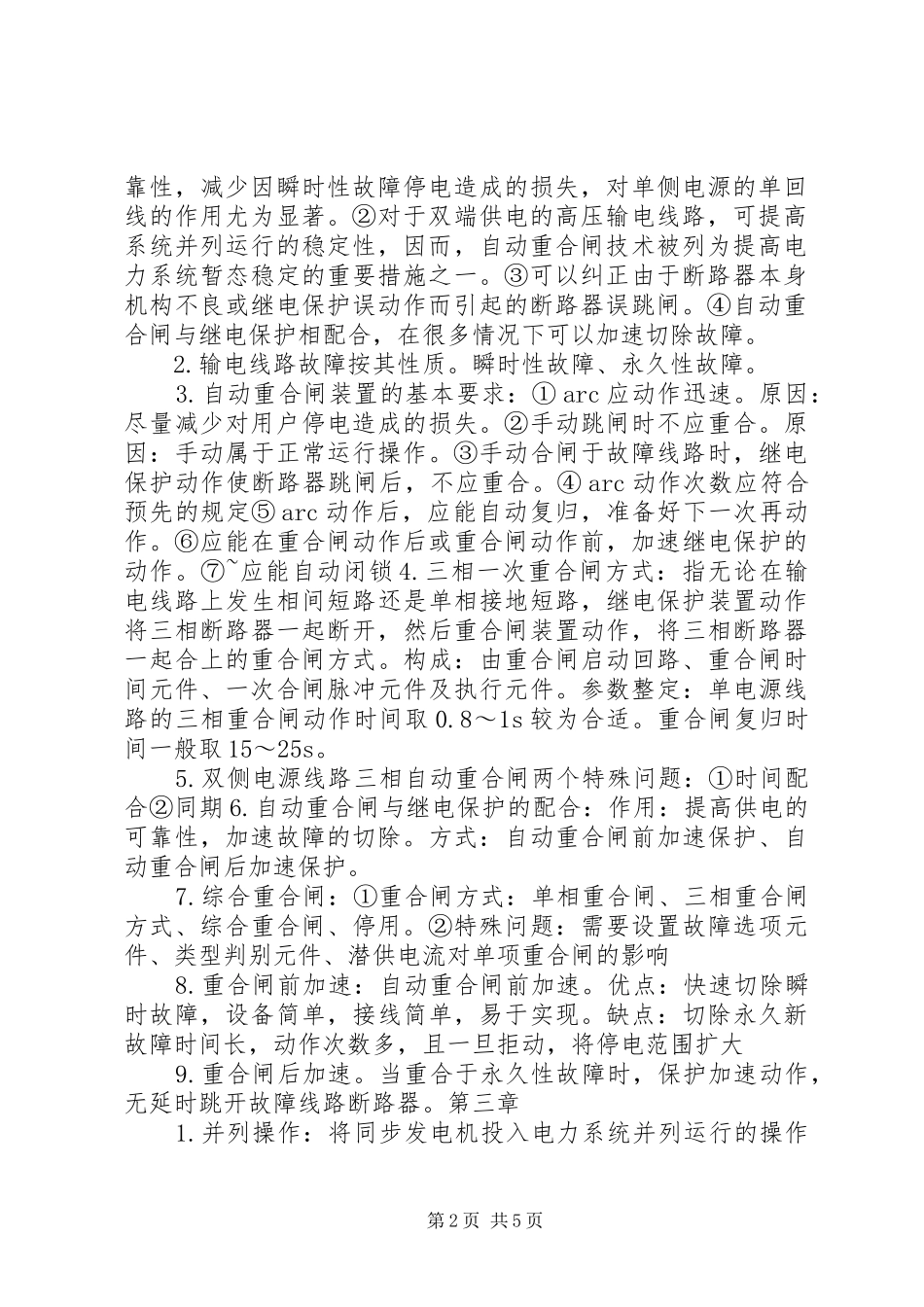

电力系统自动装置总结第一章1.备有电源自动投入装置（aat）：当工作电源或工作设备因故障被断开以后，能自动而迅速地将备用电源或备用设备投人工作，使用户不停电的一种自动装置。作用：①提高供电的可靠性，节省建设投资②简化继电保护③限制短路电流、提高母线残余电压。2.明备用：在正常情况下有明显断开的备用电源或备用设备，装设有专用的备用电源或备用设备。暗备用：在正常情况下没有明显断开的备用电源或备用设备，而分段母线间利用分段断路器取得相互备用。3.对aat装置的基本要求：①保证在工作电源确实断开后aat装置才动作。（原因：防止将备用电源或备用设备投入到故障元件上，造成aat装置动作失败，甚至扩大事故，加重设备损坏程度）②无论因何种原因工作母线上的电压消失时，aat装置均应动作。（解决措施：aat装置在工作母线上应设有独立的低电压启动部分，并设有备用电源电压监视继电器。）③aat装置应保证只动作一次。原因：多次投入对系统造成不必要的再次冲击。④aat装置的动作时间，应使用户的停电时间尽可能短为宜。原因：当工作母线上装有高压大容量电动机时，工作母线停电后因电动机反送电，使工作母线残压较高，投入备用电源时，如果备用电源电压和电动机残压之间的相角差又较大，将会产生很大的冲击电流而造成电动机的损坏。⑤低压启动部分电压互感器二次侧熔断器熔断时，aat装置不应动作。防止其误动作措施是：低电压启动部分采用两个低电压继电器，其触点串联。⑥应校验aat装置动作时备用电源的过负荷情况及电动机自启动情况。4.备用变压器自动投入装置原理图5.aat装置的构成及作用：低电压启动部分（工作电源失去电压时，断开断路器）；自动合闸部分（断路器断开后，又能自动合闸）。第二章1.自动重合闸装置（arc）：定义：将非正常操作而跳开的断路器重新自动投入的一种自动装置。作用：①提高供电的可第1页共5页靠性，减少因瞬时性故障停电造成的损失，对单侧电源的单回线的作用尤为显著。②对于双端供电的高压输电线路，可提高系统并列运行的稳定性，因而，自动重合闸技术被列为提高电力系统暂态稳定的重要措施之一。③可以纠正由于断路器本身机构不良或继电保护误动作而引起的断路器误跳闸。④自动重合闸与继电保护相配合，在很多情况下可以加速切除故障。2.输电线路故障按其性质。瞬时性故障、永久性故障。3.自动重合闸装置的基本要求：①arc应动作迅速。原因：尽量减少对用户停电造成的损失。②手动跳闸时不应重合。原因：手动属于正常运行操作。③手动合闸于故障线路时，继电保护动作使断路器跳闸后，不应重合。④arc动作次数应符合预先的规定⑤arc动作后，应能自动复归，准备好下一次再动作。⑥应能在重合闸动作后或重合闸动作前，加速继电保护的动作。⑦~应能自动闭锁4.三相一次重合闸方式：指无论在输电线路上发生相间短路还是单相接地短路，继电保护装置动作将三相断路器一起断开，然后重合闸装置动作，将三相断路器一起合上的重合闸方式。构成：由重合闸启动回路、重合闸时间元件、一次合闸脉冲元件及执行元件。参数整定：单电源线路的三相重合闸动作时间取0.8～1s较为合适。重合闸复归时间一般取15～25s。5.双侧电源线路三相自动重合闸两个特殊问题：①时间配合②同期6.自动重合闸与继电保护的配合：作用：提高供电的可靠性，加速故障的切除。方式：自动重合闸前加速保护、自动重合闸后加速保护。7.综合重合闸：①重合闸方式：单相重合闸、三相重合闸方式、综合重合闸、停用。②特殊问题：需要设置故障选项元件、类型判别元件、潜供电流对单项重合闸的影响8.重合闸前加速：自动重合闸前加速。优点：快速切除瞬时故障，设备简单，接线简单，易于实现。缺点：切除永久新故障时间长，动作次数多，且一旦拒动，将停电范围扩大9.重合闸后加速。当重合于永久性故障时，保护加速动作，无延时跳开故障线路断路器。第三章1.并列操作：将同步发电机投入电力系统并列运行的操作第2页共5页（也称为同步操作、同期操作、并网）。并列分为：①发电机并列和②系统并列两种。并列的方法：准同期并列和自同期并列2.对并列的基本要求是。①冲击电流不超过允许...
