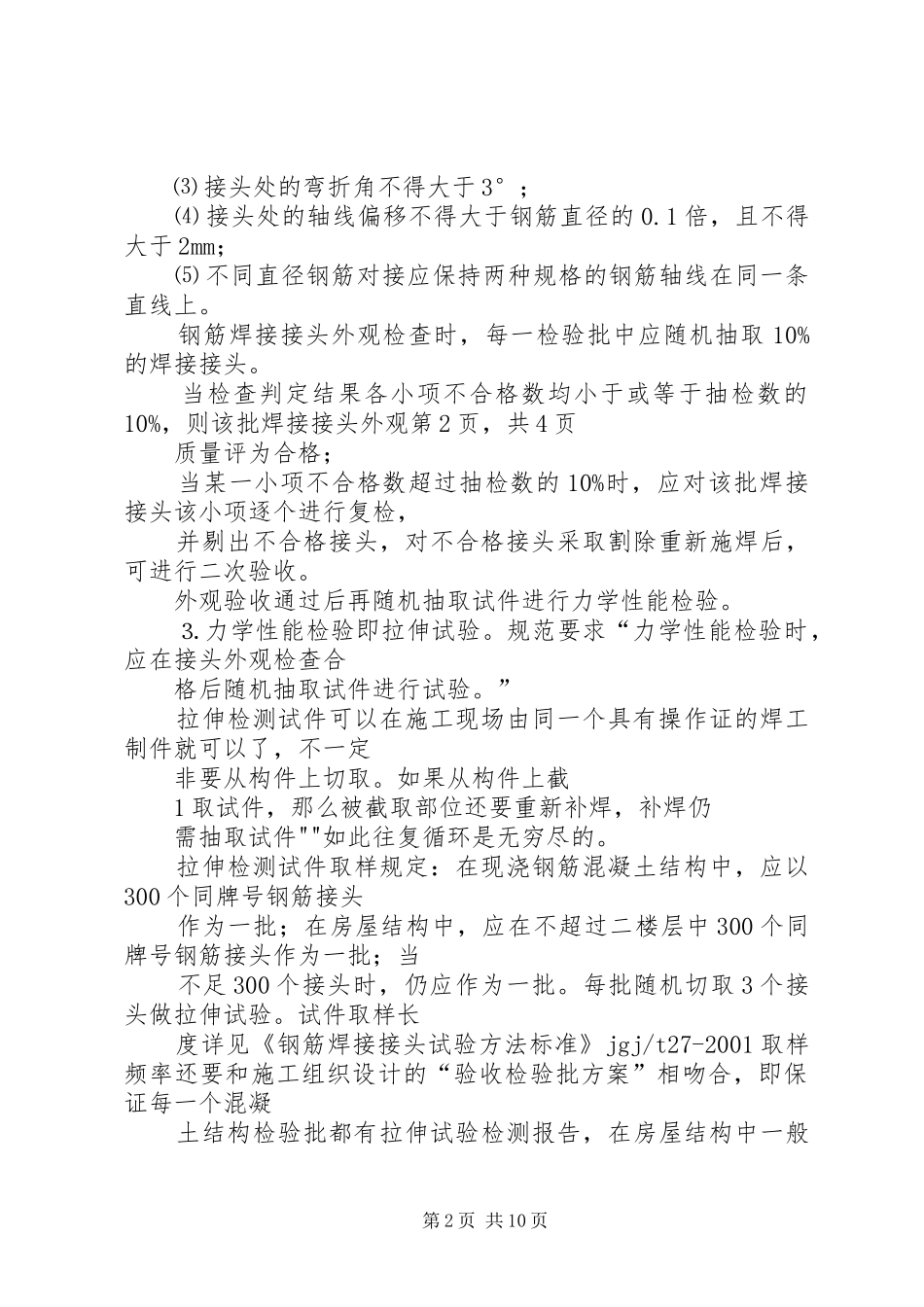

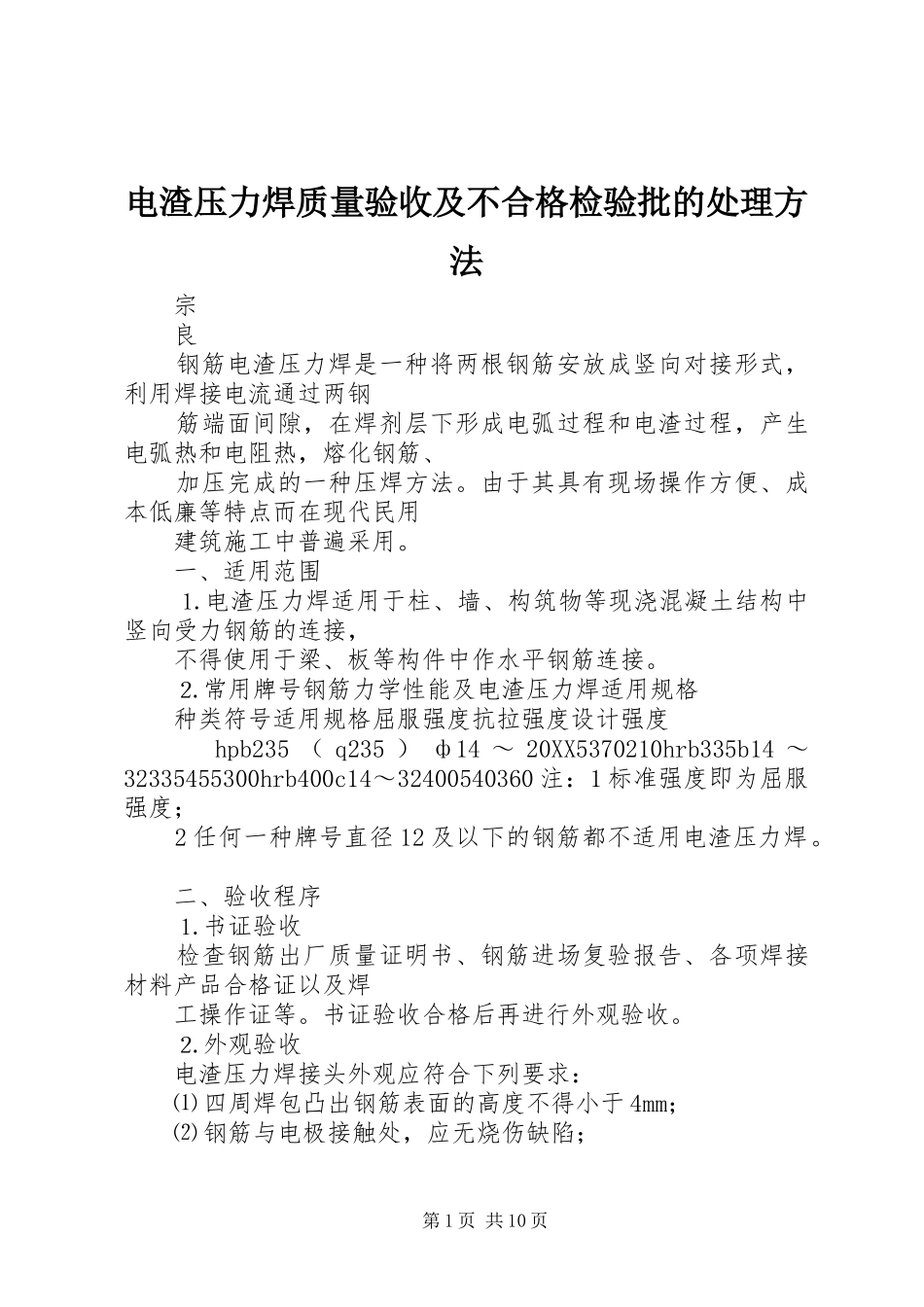

电渣压力焊质量验收及不合格检验批的处理方法宗良钢筋电渣压力焊是一种将两根钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋、加压完成的一种压焊方法。由于其具有现场操作方便、成本低廉等特点而在现代民用建筑施工中普遍采用。一、适用范围⒈电渣压力焊适用于柱、墙、构筑物等现浇混凝土结构中竖向受力钢筋的连接，不得使用于梁、板等构件中作水平钢筋连接。⒉常用牌号钢筋力学性能及电渣压力焊适用规格种类符号适用规格屈服强度抗拉强度设计强度hpb235（q235）ф14～20XX5370210hrb335b14～32335455300hrb400c14～32400540360注：1标准强度即为屈服强度；2任何一种牌号直径12及以下的钢筋都不适用电渣压力焊。二、验收程序⒈书证验收检查钢筋出厂质量证明书、钢筋进场复验报告、各项焊接材料产品合格证以及焊工操作证等。书证验收合格后再进行外观验收。⒉外观验收电渣压力焊接头外观应符合下列要求：⑴四周焊包凸出钢筋表面的高度不得小于4mm；⑵钢筋与电极接触处，应无烧伤缺陷；第1页共10页⑶接头处的弯折角不得大于3°；⑷接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm；⑸不同直径钢筋对接应保持两种规格的钢筋轴线在同一条直线上。钢筋焊接接头外观检查时，每一检验批中应随机抽取10%的焊接接头。当检查判定结果各小项不合格数均小于或等于抽检数的10%，则该批焊接接头外观第2页，共4页质量评为合格；当某一小项不合格数超过抽检数的10%时，应对该批焊接接头该小项逐个进行复检，并剔出不合格接头，对不合格接头采取割除重新施焊后，可进行二次验收。外观验收通过后再随机抽取试件进行力学性能检验。⒊力学性能检验即拉伸试验。规范要求“力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验。”拉伸检测试件可以在施工现场由同一个具有操作证的焊工制件就可以了，不一定非要从构件上切取。如果从构件上截1取试件，那么被截取部位还要重新补焊，补焊仍需抽取试件""如此往复循环是无穷尽的。拉伸检测试件取样规定：在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。每批随机切取3个接头做拉伸试验。试件取样长度详见《钢筋焊接接头试验方法标准》jgj/t27-2001取样频率还要和施工组织设计的“验收检验批方案”相吻合，即保证每一个混凝土结构检验批都有拉伸试验检测报告，在房屋结构中一般第2页共10页以同一班次浇筑的混凝土构件为一检验批。检测试件由专业检测单位试验并出具检测报告。三、试件质量判断方法电渣压力焊接头试件只做拉伸试验，不做弯曲试验。⒈一次判定合格的试件：⑴3个试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；⑵至少应有2个试件断于焊缝之外，并应呈延性断裂。⒉一次判定为不合格的试件当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度；或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品，检验批不再复试。第3页，共4页⒊可以扩大抽样复试的试件当试验结果有1个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，而且其抗拉强度均小于钢筋规定抗拉强度的1.10倍时，允许进行复验。当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时，可按断于焊缝或热影响区之外，延性断裂同等对待。复验时，取两组共6个试件。这个报告有一点需要注意：c12钢筋按规范不适宜采用电渣压力焊连接，其复试报告见下一节贴图，仍然不合格，这说明规范的要求是合理的。笔者在处理这个案例时，责令施工单位对c12钢筋的竖向接头全部采用绑搭连接。⒋二次判定为不合格的试件（复试）复验试件中仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影第3页共10页响区呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品，检验批不再复试。断于焊缝的两组试件破坏时的拉伸强度没有达到钢筋原材的抗拉强度。四、不合格检验批的...
