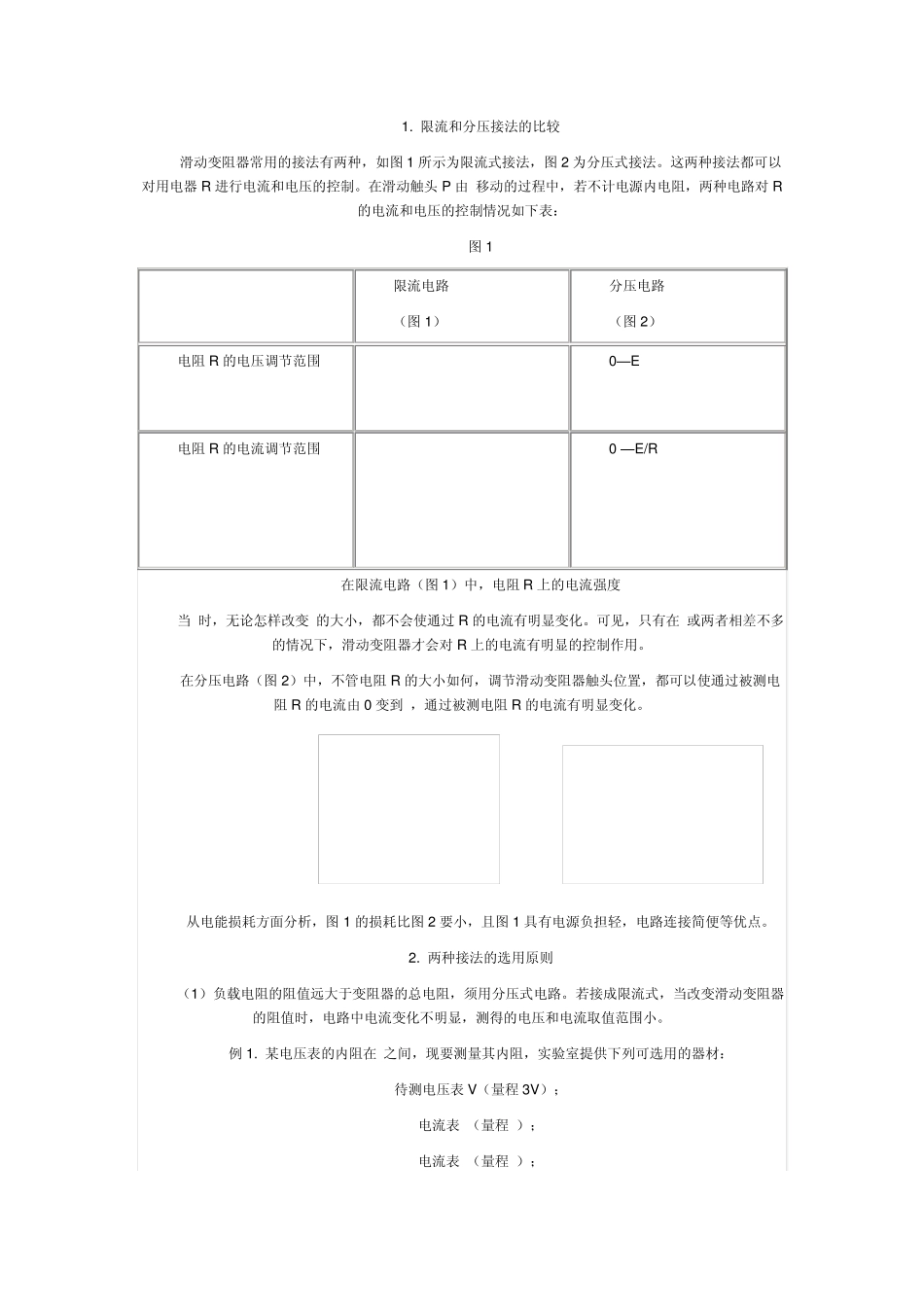

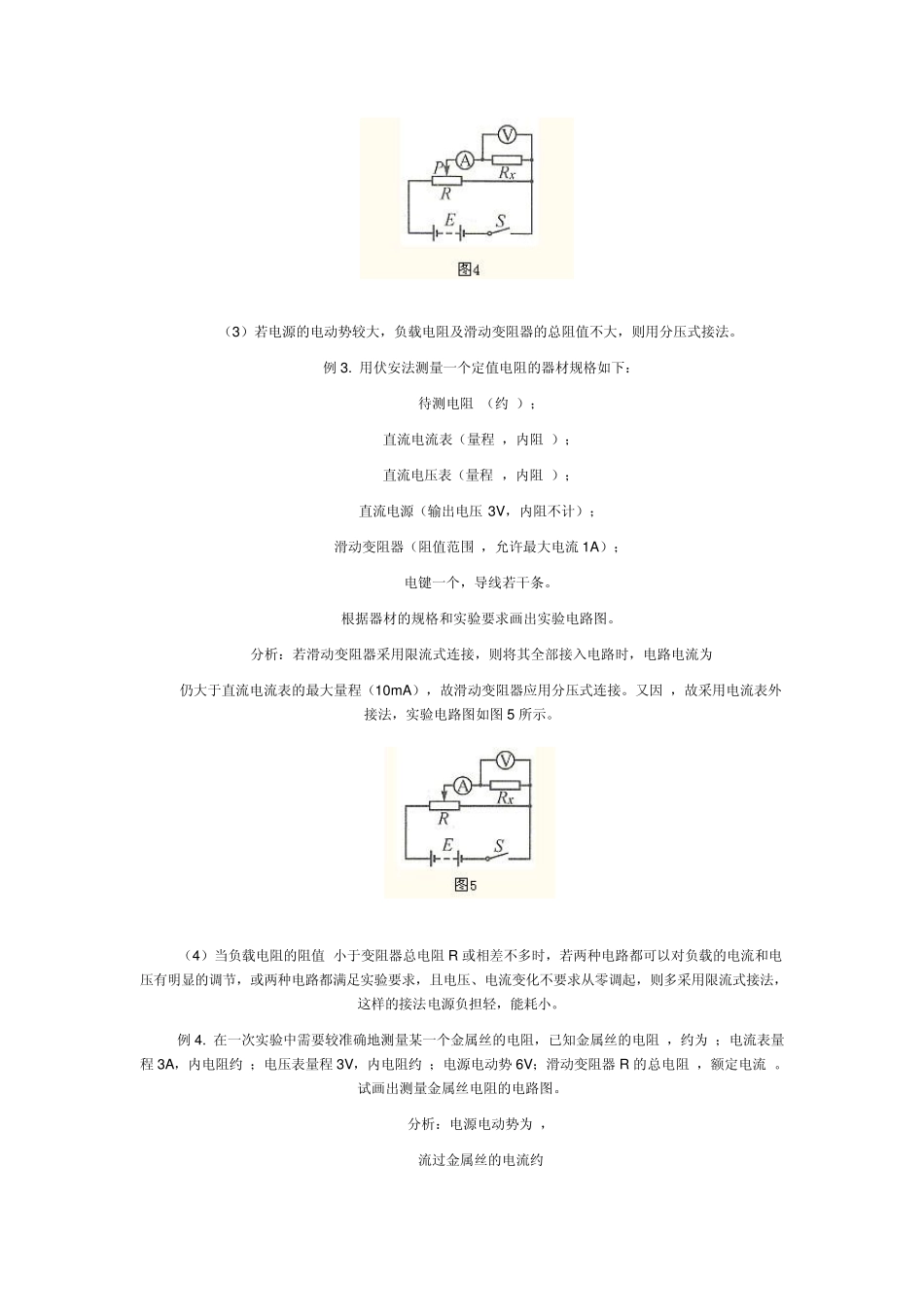

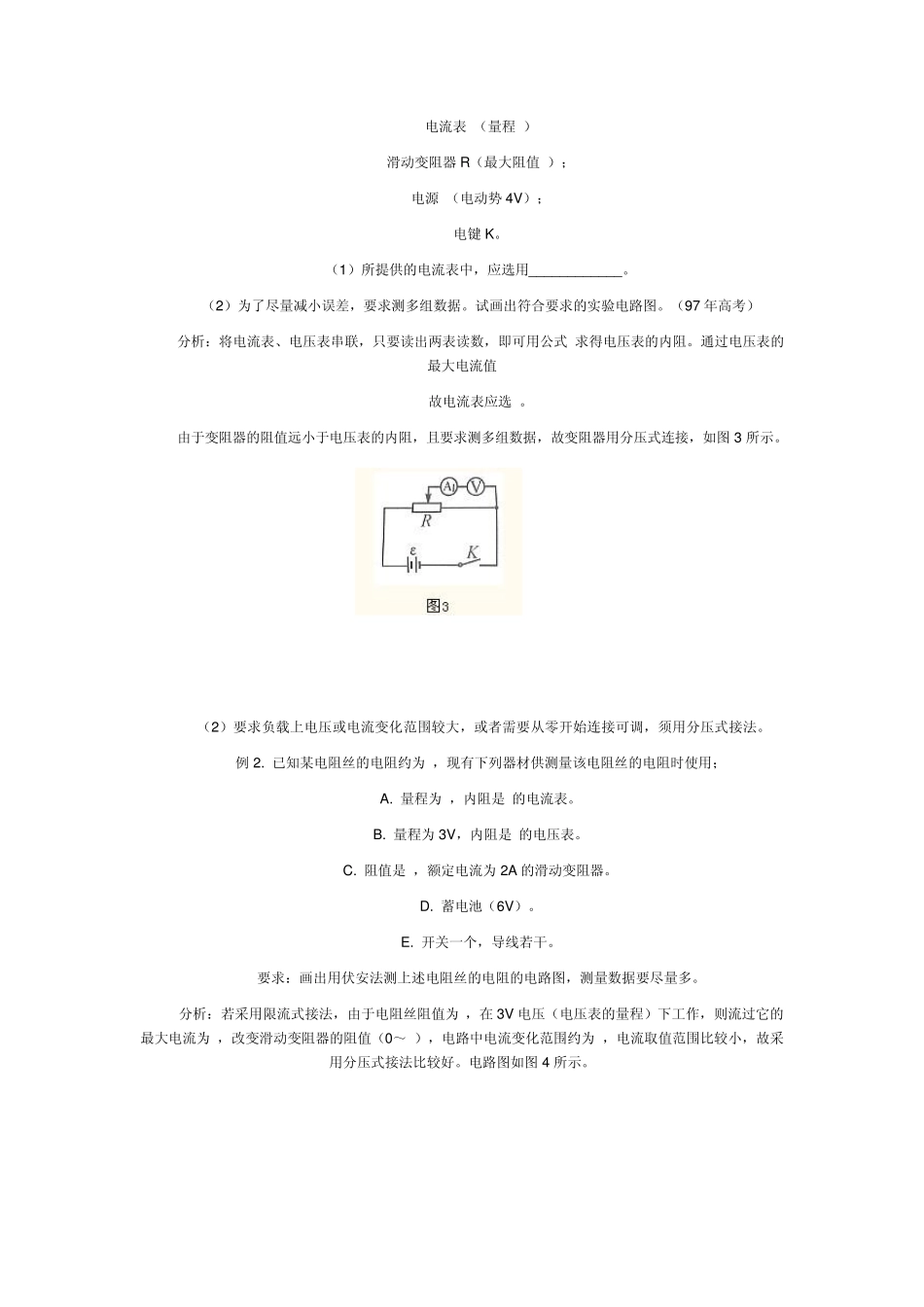

1. 限流和分压接法的比较 滑动变阻器常用的接法有两种，如图1 所示为限流式接法，图2 为分压式接法。这两种接法都可以对用电器R 进行电流和电压的控制。在滑动触头 P 由 移动的过程中，若不计电源内电阻，两种电路对 R的电流和电压的控制情况如下表： 图1 限流电路 （图1） 分压电路 （图2） 电阻R 的电压调节范围 0—E 电阻R 的电流调节范围 0 —E/R 在限流电路（图1）中，电阻R 上的电流强度 当 时，无论怎样改变 的大小，都不会使通过 R 的电流有明显变化。可见，只有在 或两者相差不多的情况下，滑动变阻器才会对 R 上的电流有明显的控制作用。 在分压电路（图2）中，不管电阻R 的大小如何，调节滑动变阻器触头位置，都可以使通过被测电阻R 的电流由 0 变到 ，通过被测电阻R 的电流有明显变化。 从电能损耗方面分析，图1 的损耗比图2 要小，且图1 具有电源负担轻，电路连接简便等优点。 2. 两种接法的选用原则 （1）负载电阻的阻值远大于变阻器的总电阻，须用分压式电路。若接成限流式，当改变滑动变阻器的阻值时，电路中电流变化不明显，测得的电压和电流取值范围小。 例 1. 某电压表的内阻在 之间，现要测量其内阻，实验室提供下列可选用的器材： 待测电压表 V（量程 3V）； 电流表 （量程 ）； 电流表 （量程 ）； 电流表 （量程 ） 滑动变阻器R（最大阻值 ）； 电源 （电动势4V）； 电键K。 （1）所提供的电流表中，应选用____________。 （2）为了尽量减小误差，要求测多组数据。试画出符合要求的实验电路图。（97 年高考） 分析：将电流表、电压表串联，只要读出两表读数，即可用公式 求得电压表的内阻。通过电压表的最大电流值 故电流表应选 。 由于变阻器的阻值远小于电压表的内阻，且要求测多组数据，故变阻器用分压式连接，如图3 所示。 （2）要求负载上电压或电流变化范围较大，或者需要从零开始连接可调，须用分压式接法。 例 2. 已知某电阻丝的电阻约为 ，现有下列器材供测量该电阻丝的电阻时使用； A. 量程为 ，内阻是 的电流表。 B. 量程为3V，内阻是 的电压表。 C. 阻值是 ，额定电流为2A 的滑动变阻器。 D. 蓄电池（6V）。 E. 开关一个，导线若干。 要求：画出用伏安法测上述电阻丝的电阻的电路图，测量数据要尽量多。 分析：若采用限流式接法，由于电阻丝阻值为 ，在 3V 电压（电压表的量程）下工作，则流过它的最大...
