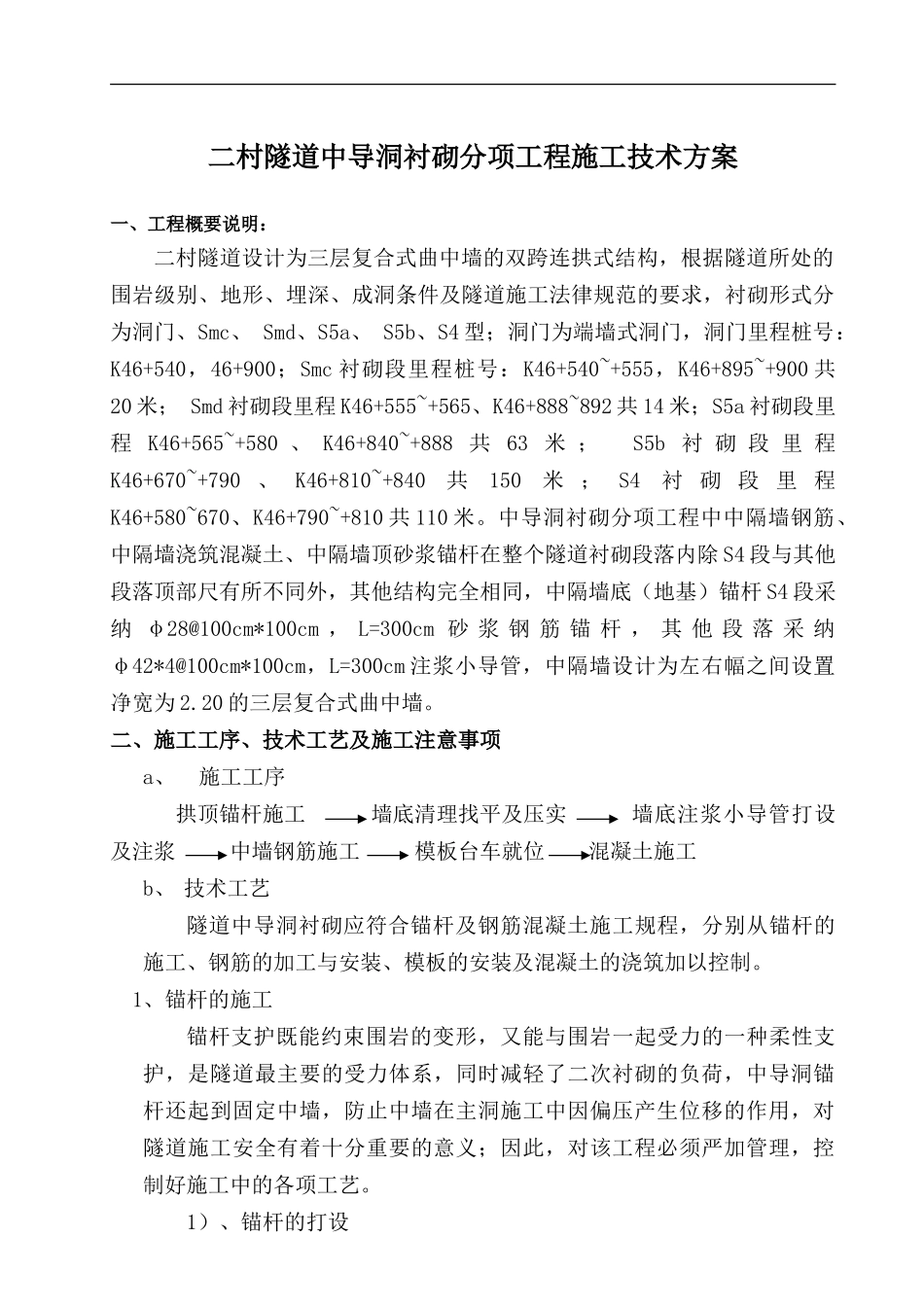

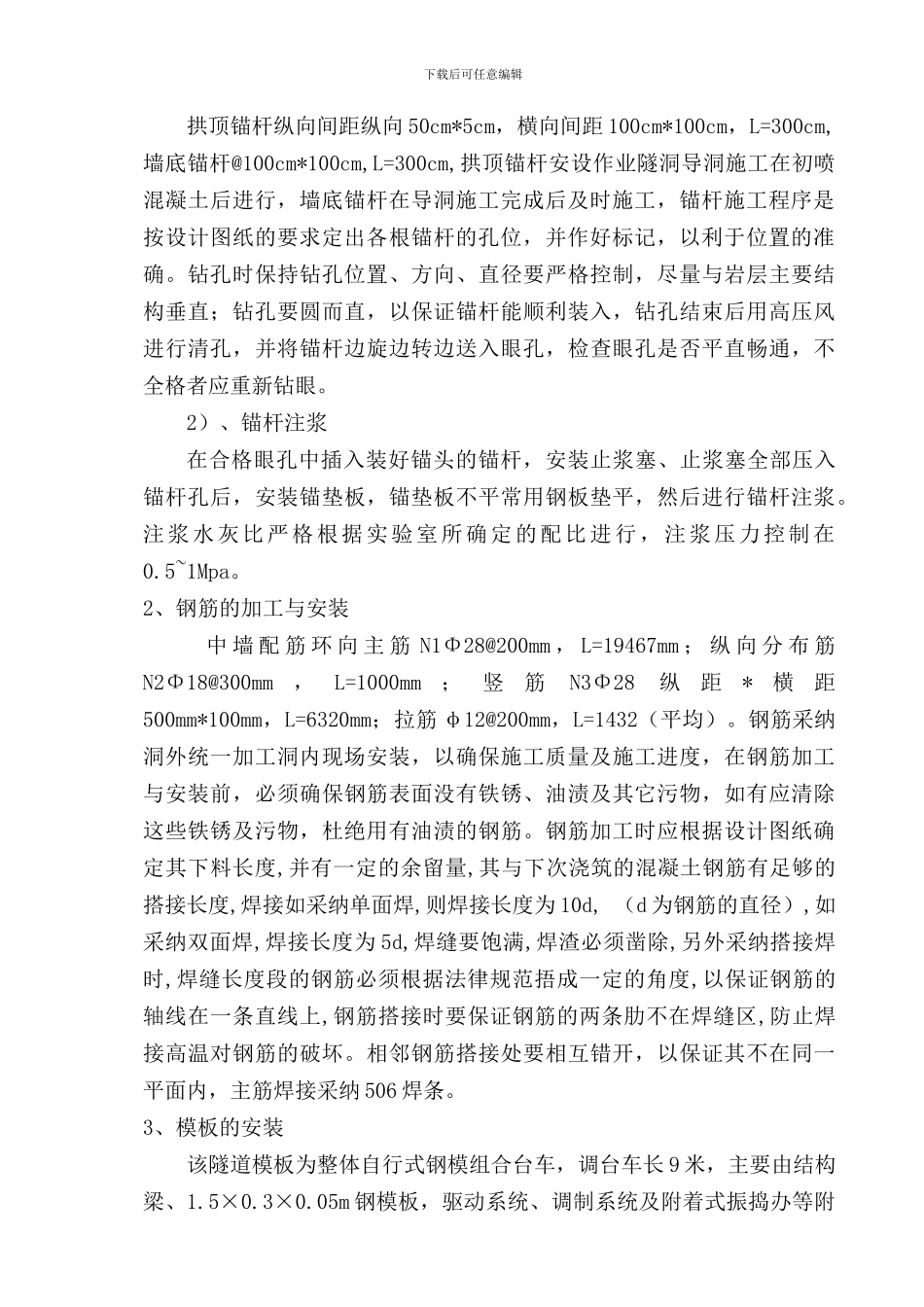

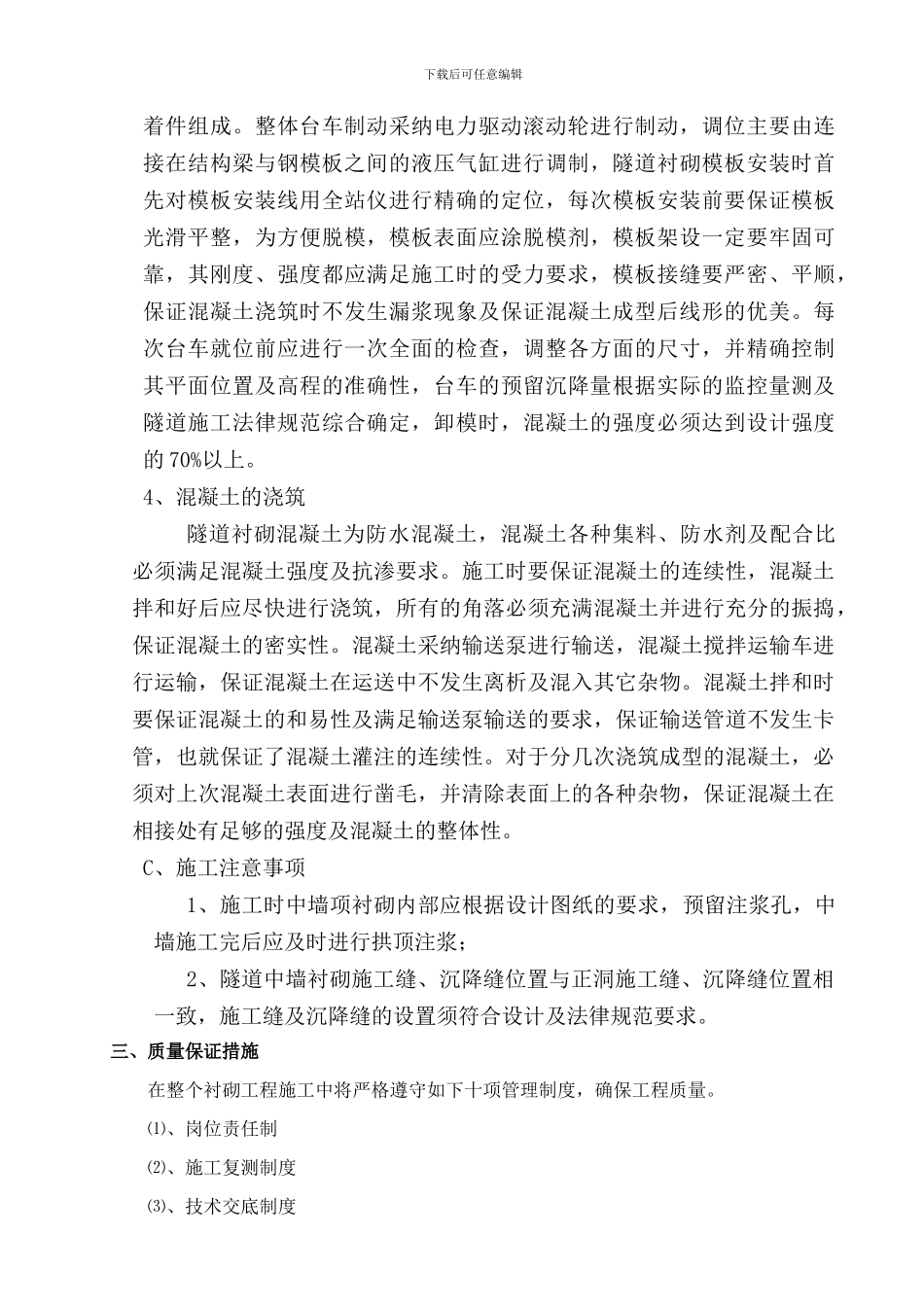

二村隧道中导洞衬砌分项工程施工技术方案一、工程概要说明：二村隧道设计为三层复合式曲中墙的双跨连拱式结构，根据隧道所处的围岩级别、地形、埋深、成洞条件及隧道施工法律规范的要求，衬砌形式分为洞门、Smc、 Smd、S5a、 S5b、S4 型；洞门为端墙式洞门，洞门里程桩号：K46+540，46+900；Smc 衬砌段里程桩号：K46+540~+555，K46+895~+900 共20 米； Smd 衬砌段里程 K46+555~+565、K46+888~892 共 14 米；S5a 衬砌段里程 K46+565~+580 、 K46+840~+888 共 63 米 ； S5b 衬 砌 段 里 程K46+670~+790 、 K46+810~+840共150米 ； S4衬 砌 段 里 程K46+580~670、K46+790~+810 共 110 米。中导洞衬砌分项工程中中隔墙钢筋、中隔墙浇筑混凝土、中隔墙顶砂浆锚杆在整个隧道衬砌段落内除 S4 段与其他段落顶部尺有所不同外，其他结构完全相同，中隔墙底（地基）锚杆 S4 段采纳 φ28@100cm*100cm ， L=300cm 砂 浆 钢 筋 锚 杆 ， 其 他 段 落 采 纳φ42*4@100cm*100cm，L=300cm 注浆小导管，中隔墙设计为左右幅之间设置净宽为 2.20 的三层复合式曲中墙。二、施工工序、技术工艺及施工注意事项a、施工工序拱顶锚杆施工 墙底清理找平及压实墙底注浆小导管打设及注浆 中墙钢筋施工 模板台车就位 混凝土施工b、 技术工艺隧道中导洞衬砌应符合锚杆及钢筋混凝土施工规程，分别从锚杆的施工、钢筋的加工与安装、模板的安装及混凝土的浇筑加以控制。1、锚杆的施工锚杆支护既能约束围岩的变形，又能与围岩一起受力的一种柔性支护，是隧道最主要的受力体系，同时减轻了二次衬砌的负荷，中导洞锚杆还起到固定中墙，防止中墙在主洞施工中因偏压产生位移的作用，对隧道施工安全有着十分重要的意义；因此，对该工程必须严加管理，控制好施工中的各项工艺。1）、锚杆的打设下载后可任意编辑拱顶锚杆纵向间距纵向 50cm*5cm，横向间距 100cm*100cm，L=300cm,墙底锚杆@100cm*100cm,L=300cm,拱顶锚杆安设作业隧洞导洞施工在初喷混凝土后进行，墙底锚杆在导洞施工完成后及时施工，锚杆施工程序是按设计图纸的要求定出各根锚杆的孔位，并作好标记，以利于位置的准确。钻孔时保持钻孔位置、方向、直径要严格控制，尽量与岩层主要结构垂直；钻孔要圆而直，以保证锚杆能顺利装入，钻孔结束后用高压风进行清孔，并将锚杆边旋边转边送入眼孔，检查眼孔是否平直畅通，不全格者应重新钻眼。2）、锚杆注浆在合格眼...
