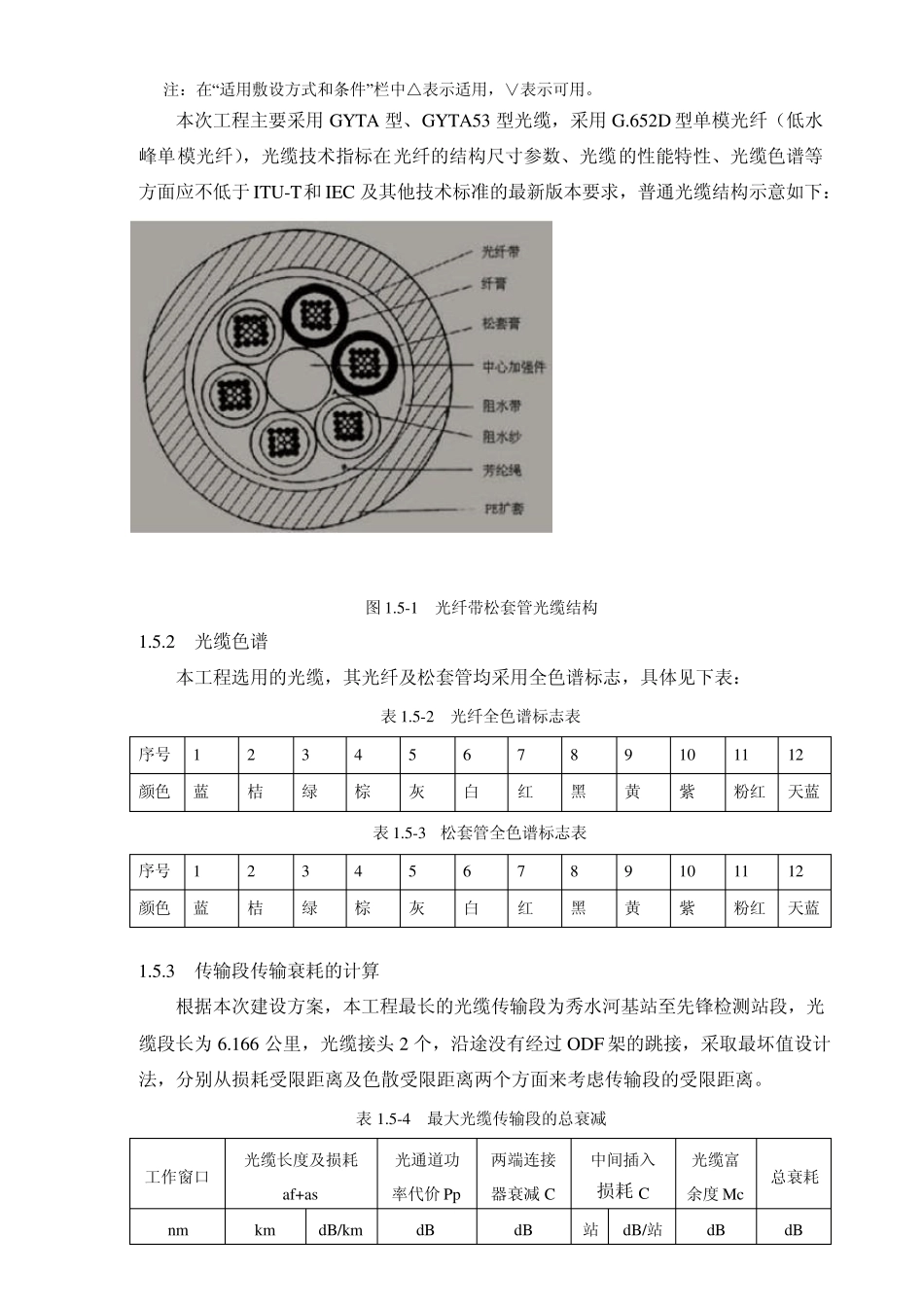

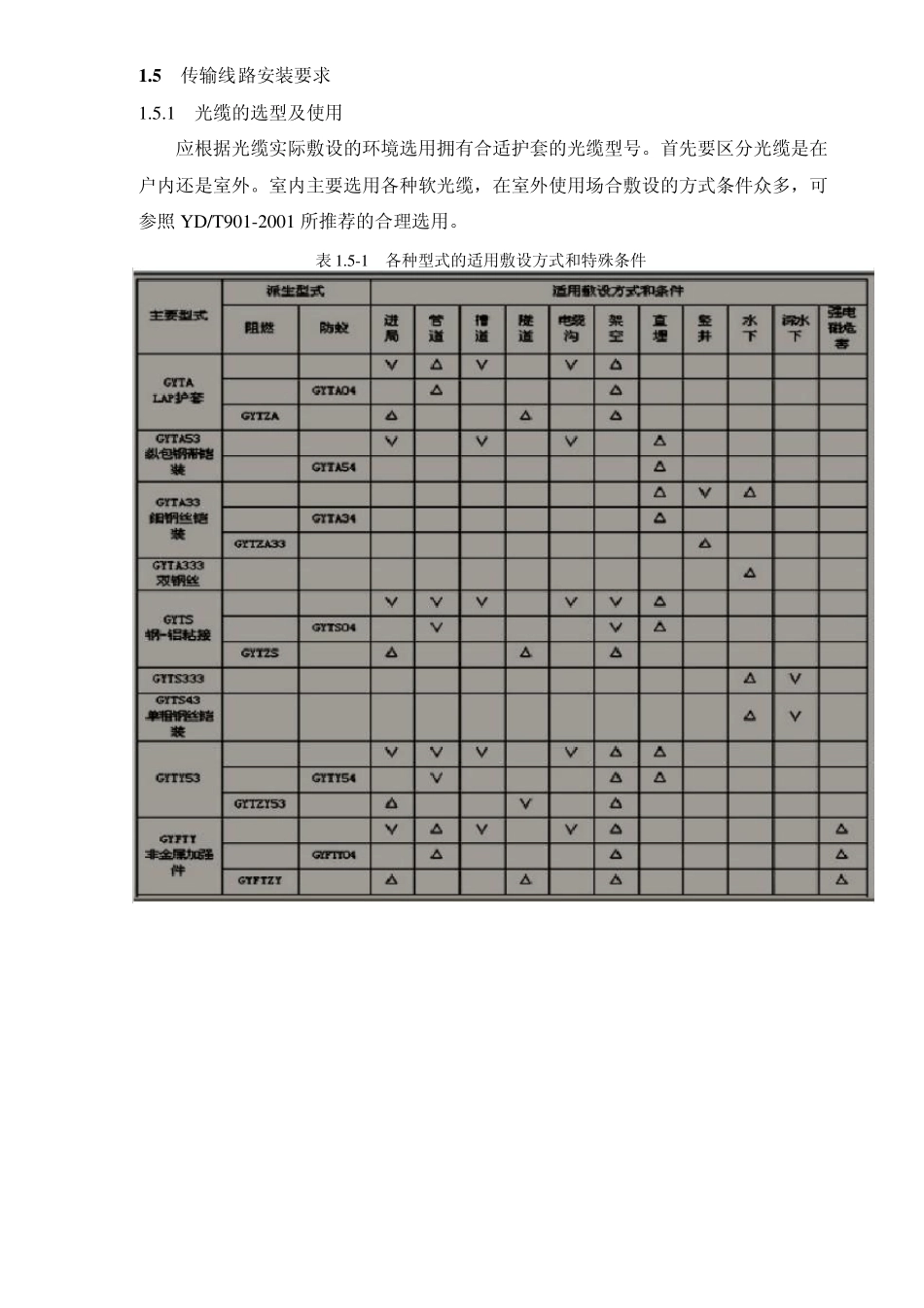

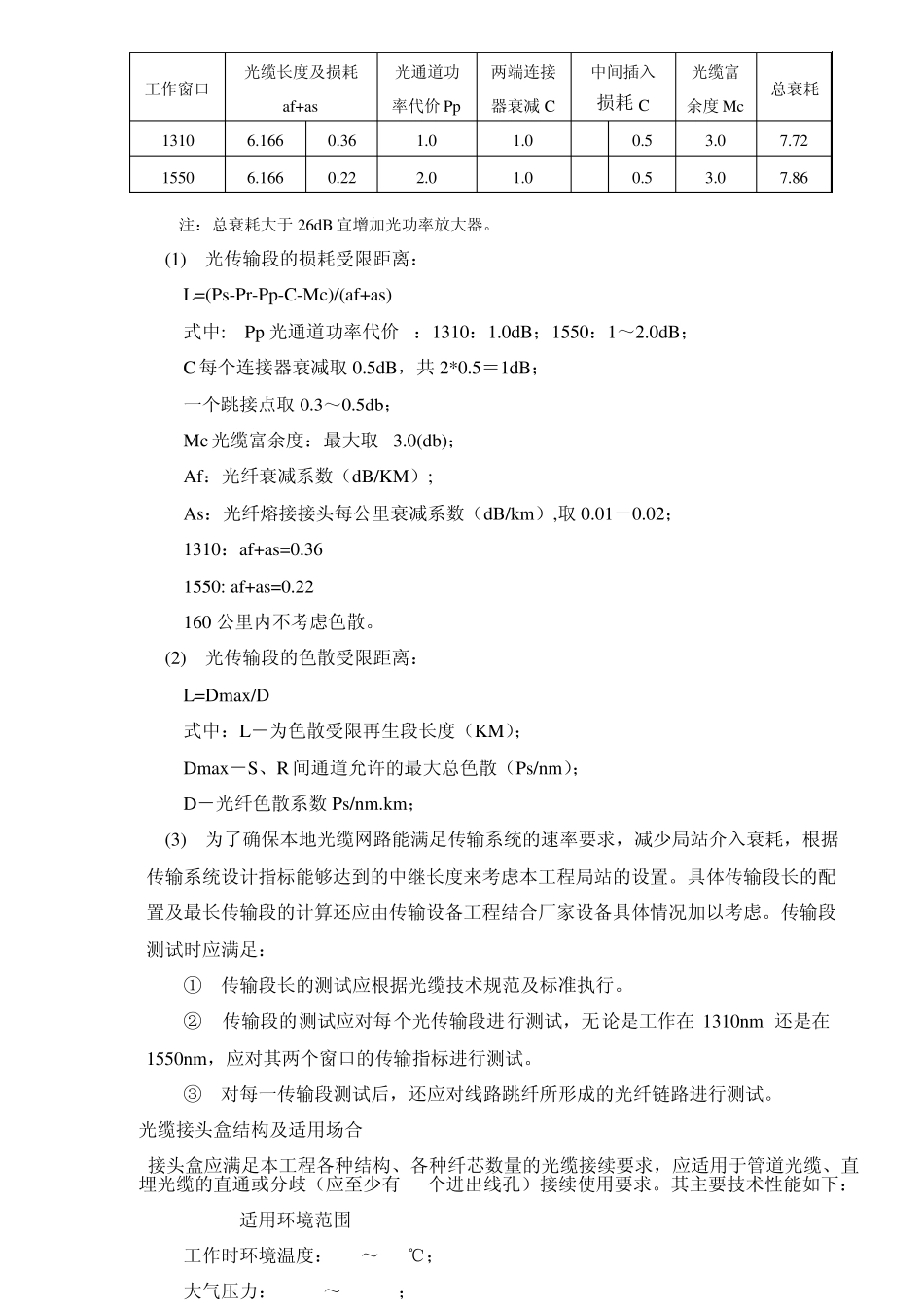

1 .5 传输线 路安装要求 1.5.1 光缆的选型及使用 应根据光缆实际敷设的环境选用拥有合适护套的光缆型号。首先要区分光缆是在 户内还是室外。室内主要选用各种软光缆，在室外使用场合敷设的方式条件众多，可 参照 YD/T901-2001 所推荐的合理选用。 表 1.5-1 各种型式的适用敷设方式和特殊条件 注：在“适用敷设方式和条件”栏中△表示适用，∨表示可用。 本次工程主要采用 GYTA 型、GYTA53 型光缆，采用 G.652D 型单模光纤（低水 峰单 模光纤），光缆技术指标在 光纤的结构尺寸参数、光缆 的性能特性、光缆色谱等 方面应不低于 ITU-T和 IEC 及其他技术标准的最新版本要求，普通光缆结构示意如下： 1.5.2 光缆色谱 图 1.5-1 光纤带松套管光缆结构 本工程选用的光缆，其光纤及松套管均采用全色谱标志，具体见下表： 表 1.5-2 光纤全色谱标志表 表 1.5-3 松套管全色谱标志表 1.5.3 传输段传输衰耗的计算 根据本次建设方案，本工程最长的光缆传输段为秀水河基站至先锋检测站段，光 缆段长为 6.166 公里，光缆接头 2 个，沿途没有经过 ODF 架的跳接，采取最坏值设计 法，分别从损耗受限距离及色散受限距离两个方面来考虑传输段的受限距离。 表 1.5-4 最大光缆传输段的总衰减 序号 1 2 3 4 5 6 7 8 9 10 11 12 颜色 蓝 桔 绿 棕 灰 白 红 黑 黄 紫 粉红 天蓝 序号 1 2 3 4 5 6 7 8 9 10 11 12 颜色 蓝 桔 绿 棕 灰 白 红 黑 黄 紫 粉红 天蓝 工作窗口 光缆长度及损耗 af+as 光通道功 率代价 Pp 两端连接 器衰减 C 中间插入 损耗 C 光缆富 余度 Mc 总衰耗 nm km dB/km dB dB 站 dB/站 dB dB 注：总衰耗大于 26dB 宜增加光功率放大器。 (1) 光传输段的损耗受限距离： L=(Ps-Pr-Pp-C-Mc)/(af+as) 式中: Pp 光通道功率代价 ：1310：1.0dB；1550：1～2.0dB； C 每个连接器衰减取 0.5dB，共 2*0.5＝1dB； 一个跳接点取 0.3～0.5db； Mc 光缆富余度：最大取 3.0(db)； Af：光纤衰减系数（dB/KM）; As：光纤熔接接头每公里衰减系数（dB/km）,取 0.01－0.02； 1310：af+as=0.36 1550: af+as=0.22 160 公里内不考虑色散。 (2) 光传输段的色散受限距离： L=Dmax/D 式中：L－为色散受限再生段长度（KM）； Dmax－S、R 间通道允许的最大总色散（Ps/nm）； D－光纤色散系数 Ps/nm.km； (3) ...
