XL3D三臂凿岩台车施工工艺

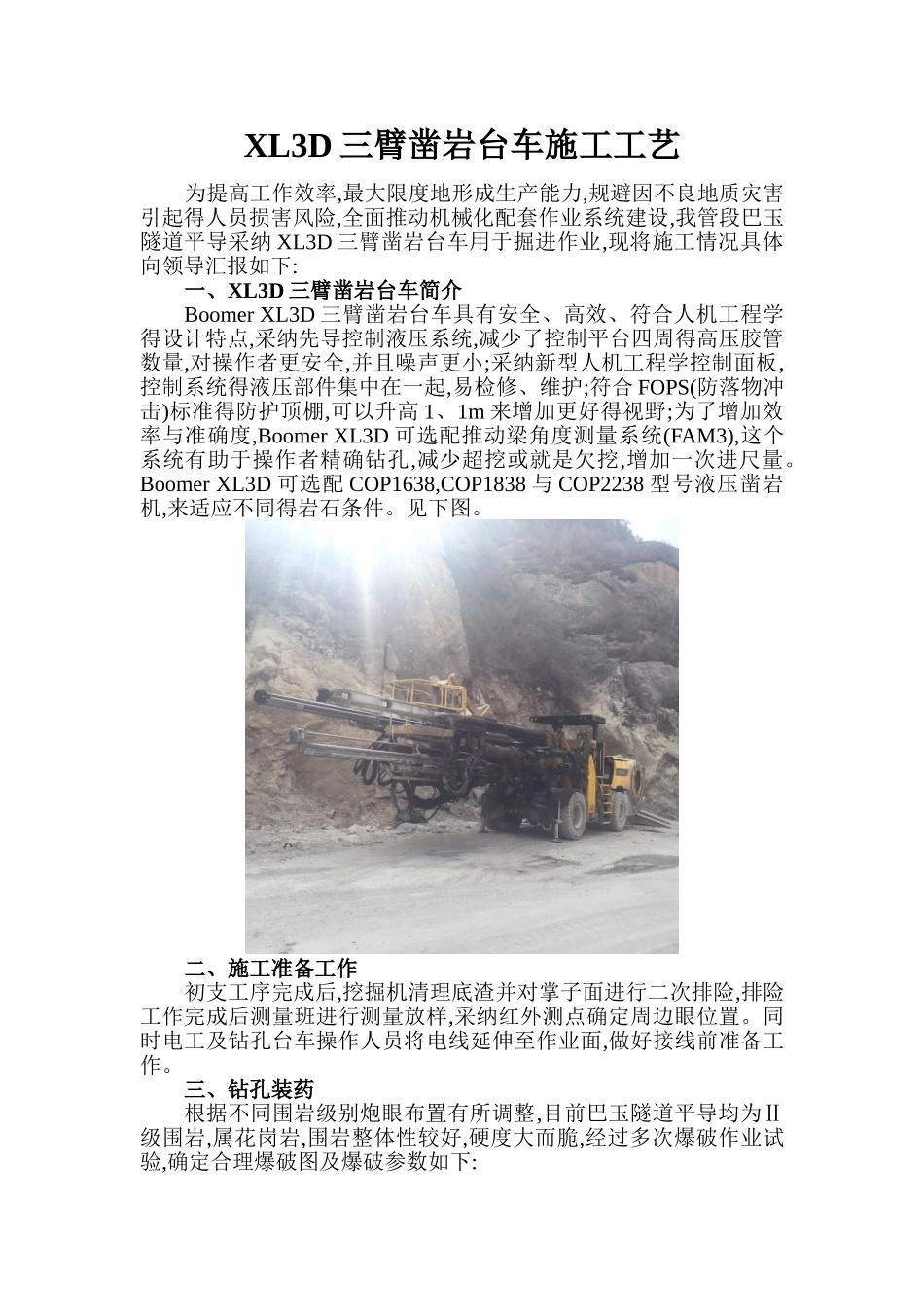

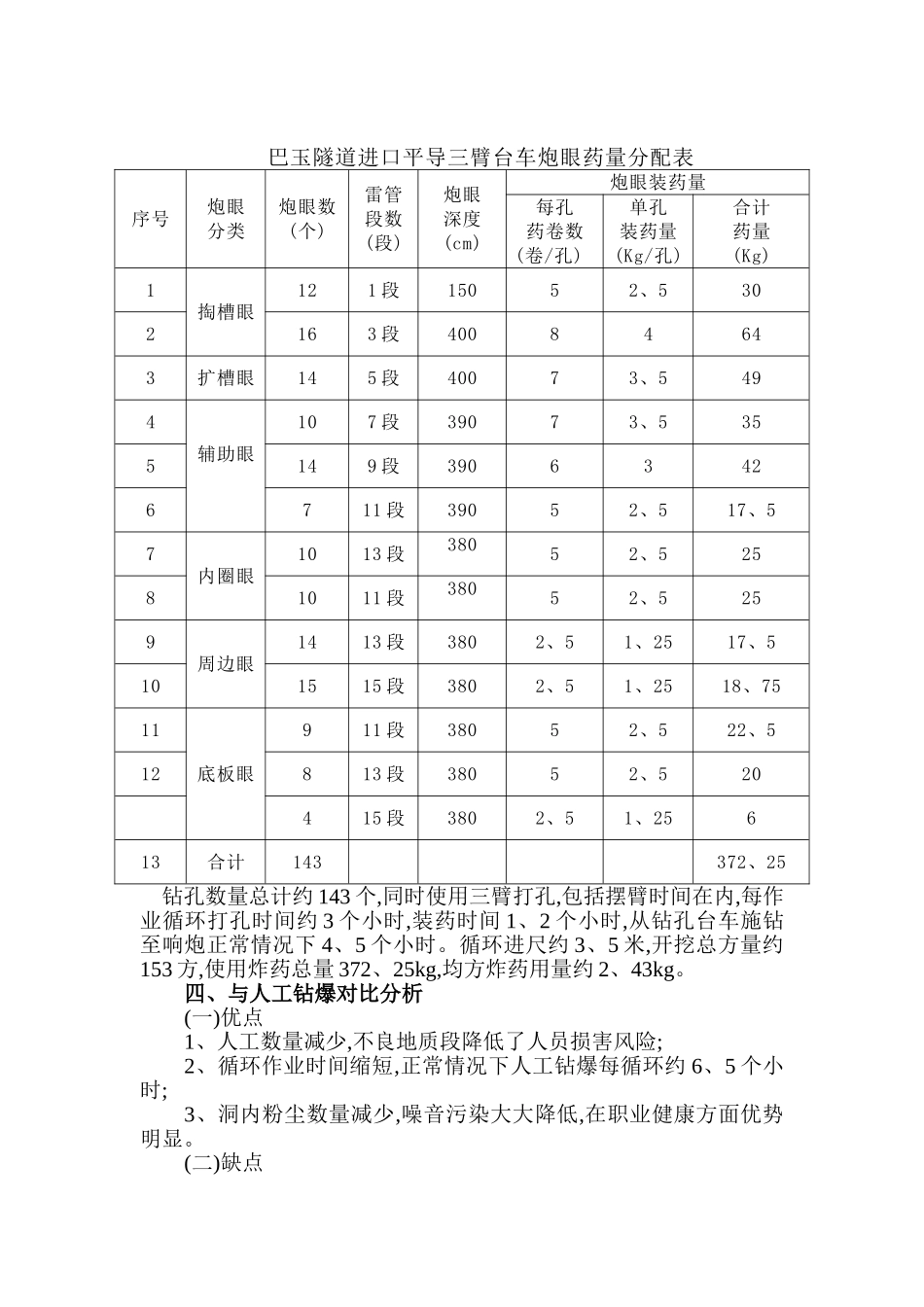

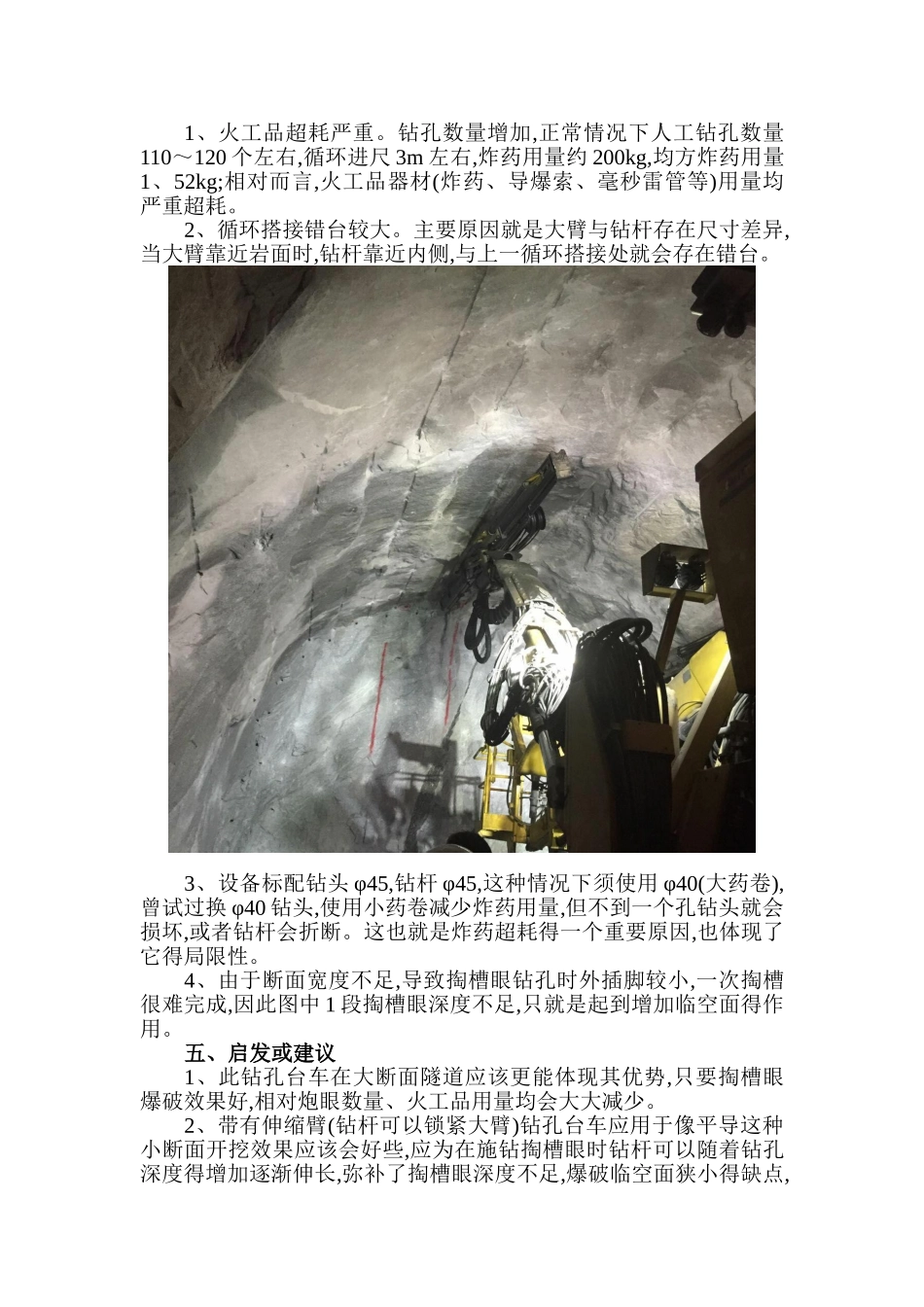

XL3D 三臂凿岩台车施工工艺为提高工作效率,最大限度地形成生产能力,规避因不良地质灾害引起得人员损害风险,全面推动机械化配套作业系统建设,我管段巴玉隧道平导采纳 XL3D 三臂凿岩台车用于掘进作业,现将施工情况具体向领导汇报如下:一、XL3D 三臂凿岩台车简介Boomer XL3D 三臂凿岩台车具有安全、高效、符合人机工程学得设计特点,采纳先导控制液压系统,减少了控制平台四周得高压胶管数量,对操作者更安全,并且噪声更小;采纳新型人机工程学控制面板,控制系统得液压部件集中在一起,易检修、维护;符合 FOPS(防落物冲击)标准得防护顶棚,可以升高 1、1m 来增加更好得视野;为了增加效率与准确度,Boomer XL3D 可选配推动梁角度测量系统(FAM3),这个系统有助于操作者精确钻孔,减少超挖或就是欠挖,增加一次进尺量。Boomer XL3D 可选配 COP1638,COP1838 与 COP2238 型号液压凿岩机,来适应不同得岩石条件。见下图。二、施工准备工作初支工序完成后,挖掘机清理底渣并对掌子面进行二次排险,排险工作完成后测量班进行测量放样,采纳红外测点确定周边眼位置。同时电工及钻孔台车操作人员将电线延伸至作业面,做好接线前准备工作。三、钻孔装药根据不同围岩级别炮眼布置有所调整,目前巴玉隧道平导均为Ⅱ级围岩,属花岗岩,围岩整体性较好,硬度大而脆,经过多次爆破作业试验,确定合理爆破图及爆破参数如下:巴玉隧道进口平导三臂台车炮眼药量分配表序号炮眼分类炮眼数(个)雷管段数(段)炮眼深度(cm)炮眼装药量每孔药卷数(卷/孔)单孔装药量(Kg/孔)合计药量(Kg)1掏槽眼121 段15052、5302163 段40084643扩槽眼145 段40073、5494辅助眼107 段39073、5355149 段39063426711 段39052、517、57内圈眼1013 段38052、52581011 段38052、5259周边眼1413 段3802、51、2517、5101515 段3802、51、2518、7511底板眼911 段38052、522、512813 段38052、520415 段3802、51、25613合计143372、25 钻孔数量总计约 143 个,同时使用三臂打孔,包括摆臂时间在内,每作业循环打孔时间约 3 个小时,装药时间 1、2 个小时,从钻孔台车施钻至响炮正常情况下 4、5 个小时。循环进尺约 3、5 米,开挖总方量约153 方,使用炸药总量 372、25kg,均方炸药用量约 2、43kg。四、与人工钻爆对比分析(一)优点1、人工数量减少,不良地质段降低了人员损害风险;2、循环作业时间缩短,正常情况下人工钻爆每循环约 6、5 个小时;3、洞内粉尘数量减少,噪音污染大大降低,在职业健康...
