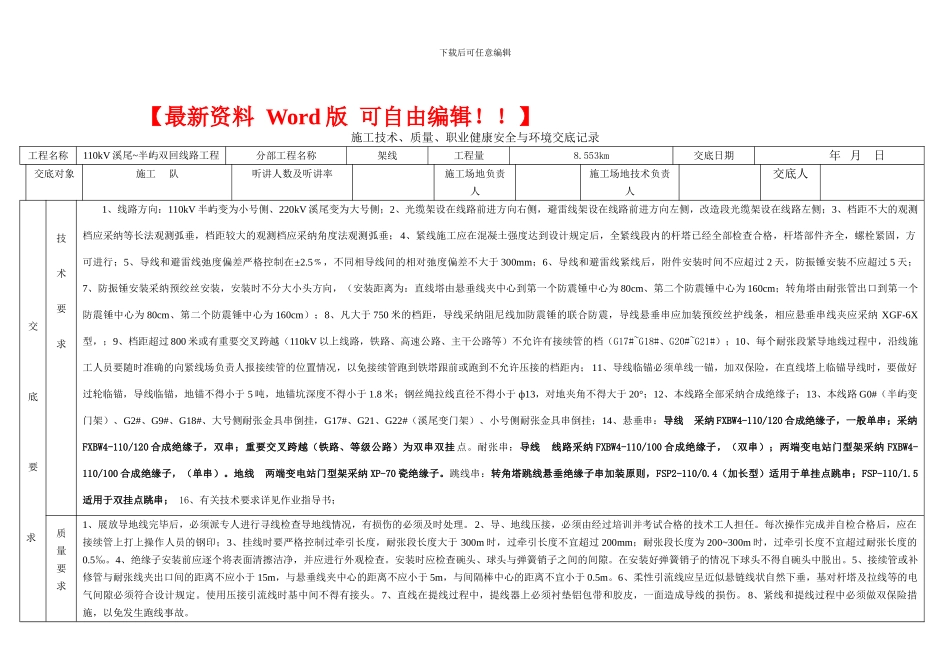

下载后可任意编辑精品 word 文档可以编辑（本页是封面）下载后可任意编辑施工技术、质量、职业健康安全与环境交底记录工程名称110kV 溪尾~半屿双回线路工程分部工程名称架线工程量8.553km交底日期年 月 日交底对象施工 队听讲人数及听讲率施工场地负责人施工场地技术负责人交底人交 底要求技术要求1、线路方向：110kV 半屿变为小号侧、220kV 溪尾变为大号侧；2、光缆架设在线路前进方向右侧，避雷线架设在线路前进方向左侧，改造段光缆架设在线路左侧；3、档距不大的观测档应采纳等长法观测弧垂，档距较大的观测档应采纳角度法观测弧垂；4、紧线施工应在混凝土强度达到设计规定后，全紧线段内的杆塔已经全部检查合格，杆塔部件齐全，螺栓紧固，方可进行；5、导线和避雷线弛度偏差严格控制在±2.5﹪，不同相导线间的相对弛度偏差不大于 300mm；6、导线和避雷线紧线后，附件安装时间不应超过 2 天，防振锤安装不应超过 5 天；7、防振锤安装采纳预绞丝安装，安装时不分大小头方向，（安装距离为：直线塔由悬垂线夹中心到第一个防震锤中心为 80cm、第二个防震锤中心为 160cm；转角塔由耐张管出口到第一个防震锤中心为 80cm、第二个防震锤中心为 160cm）；8、凡大于 750 米的档距，导线采纳阻尼线加防震锤的联合防震，导线悬垂串应加装预绞丝护线条，相应悬垂串线夹应采纳 XGF-6X型，；9、档距超过 800 米或有重要交叉跨越（110kV 以上线路，铁路、高速公路、主干公路等）不允许有接续管的档（G17#~G18#、G20#~G21#）；10、每个耐张段紧导地线过程中，沿线施工人员要随时准确的向紧线场负责人报接续管的位置情况，以免接续管跑到铁塔跟前或跑到不允许压接的档距内； 11、导线临锚必须单线一锚，加双保险，在直线塔上临锚导线时，要做好过轮临锚，导线临锚，地锚不得小于 5 吨，地锚坑深度不得小于 1.8 米；钢丝绳拉线直径不得小于 ф13，对地夹角不得大于 20°；12、本线路全部采纳合成绝缘子；13、本线路 G0#（半屿变门架）、G2#、G9#、G18#、大号侧耐张金具串倒挂，G17#、G21、G22#（溪尾变门架）、小号侧耐张金具串倒挂；14、悬垂串：导线 采纳 FXBW4-110/120 合成绝缘子，一般单串；采纳FXBW4-110/120 合成绝缘子，双串；重要交叉跨越（铁路、等级公路）为双串双挂 点。耐张串：导线 线路采纳 FXBW4-110/100 合成绝缘子，（双串）；两端变电站门型架采纳 FXBW4-110/100 合成绝缘子，（单串）。地线 两端...
