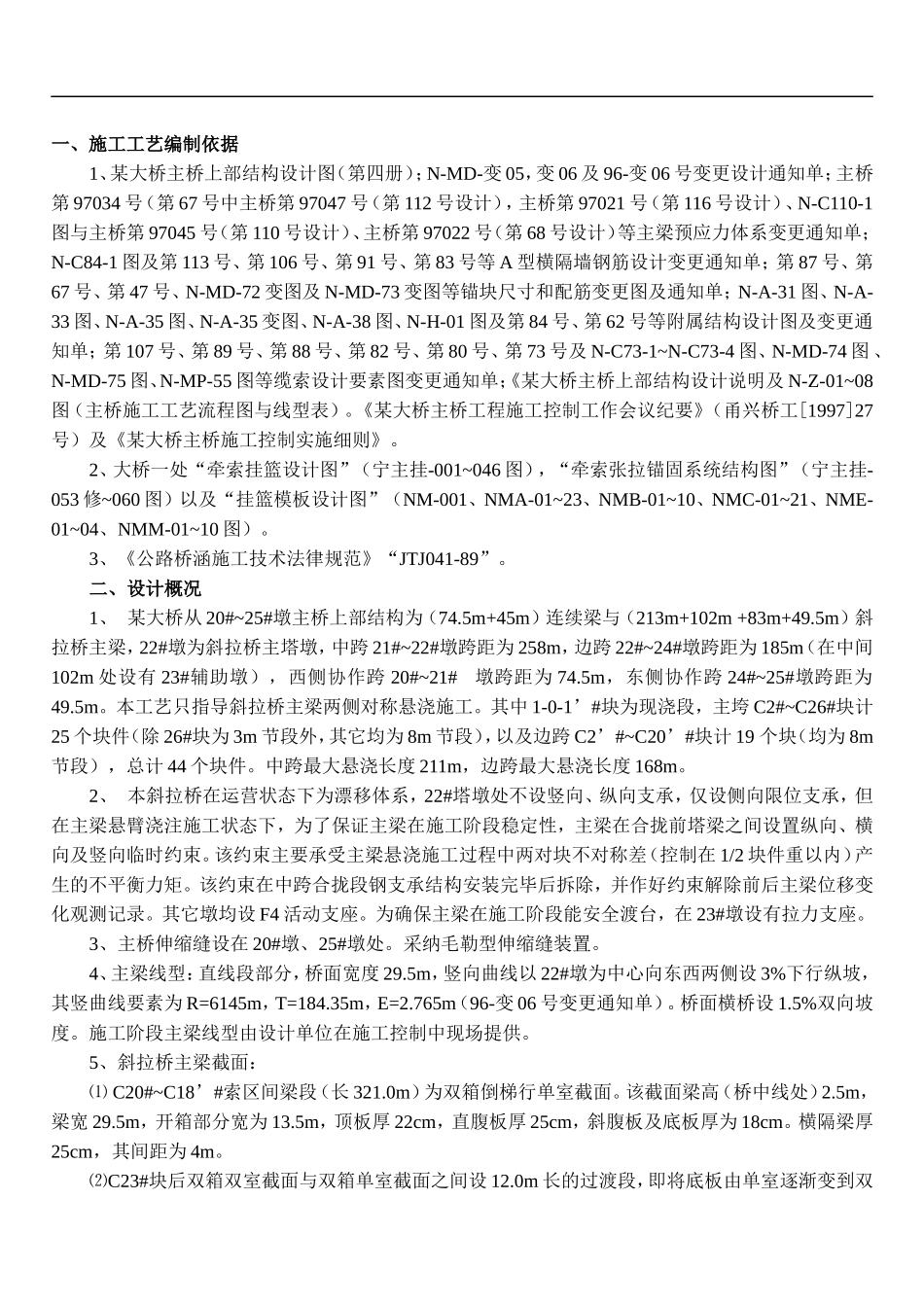

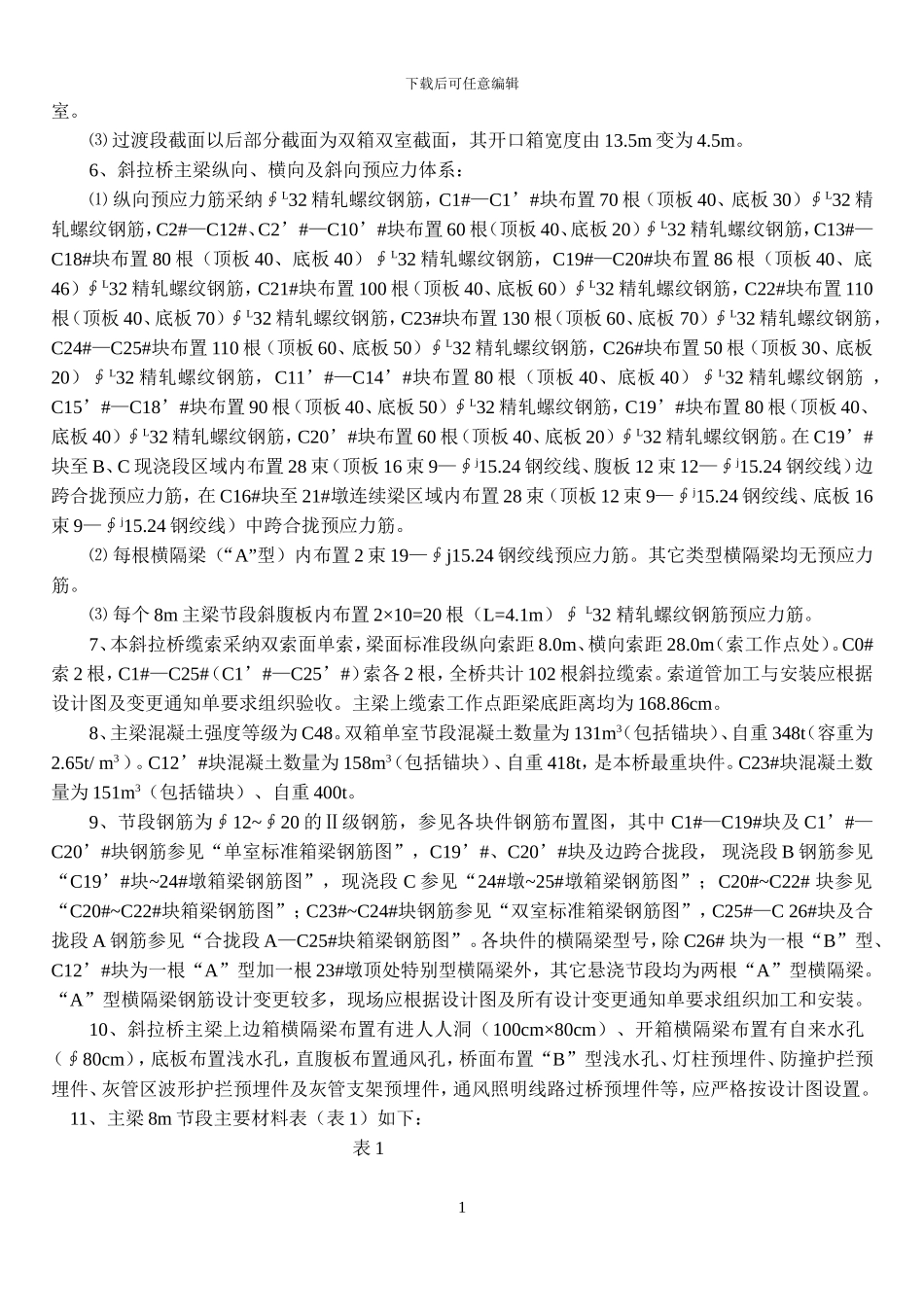

一、施工工艺编制依据1、某大桥主桥上部结构设计图（第四册）；N-MD-变 05，变 06 及 96-变 06 号变更设计通知单；主桥第 97034 号（第 67 号中主桥第 97047 号（第 112 号设计），主桥第 97021 号（第 116 号设计）、N-C110-1图与主桥第 97045 号（第 110 号设计）、主桥第 97022 号（第 68 号设计）等主梁预应力体系变更通知单；N-C84-1 图及第 113 号、第 106 号、第 91 号、第 83 号等 A 型横隔墙钢筋设计变更通知单；第 87 号、第67 号、第 47 号、N-MD-72 变图及 N-MD-73 变图等锚块尺寸和配筋变更图及通知单；N-A-31 图、N-A-33 图、N-A-35 图、N-A-35 变图、N-A-38 图、N-H-01 图及第 84 号、第 62 号等附属结构设计图及变更通知单；第 107 号、第 89 号、第 88 号、第 82 号、第 80 号、第 73 号及 N-C73-1~N-C73-4 图、N-MD-74 图 、N-MD-75 图、N-MP-55 图等缆索设计要素图变更通知单；《某大桥主桥上部结构设计说明及 N-Z-01~08图（主桥施工工艺流程图与线型表）。《某大桥主桥工程施工控制工作会议纪要》（甬兴桥工[1997]27号）及《某大桥主桥施工控制实施细则》。 2、大桥一处“牵索挂篮设计图”（宁主挂-001~046 图），“牵索张拉锚固系统结构图”（宁主挂-053 修~060 图）以及“挂篮模板设计图”（NM-001、NMA-01~23、NMB-01~10、NMC-01~21、NME-01~04、NMM-01~10 图）。3、《公路桥涵施工技术法律规范》“JTJ041-89”。二、设计概况1、 某大桥从 20#~25#墩主桥上部结构为（74.5m+45m）连续梁与（213m+102m +83m+49.5m）斜拉桥主梁，22#墩为斜拉桥主塔墩，中跨 21#~22#墩跨距为 258m，边跨 22#~24#墩跨距为 185m（在中间102m 处设有 23#辅助墩），西侧协作跨 20#~21# 墩跨距为 74.5m，东侧协作跨 24#~25#墩跨距为49.5m。本工艺只指导斜拉桥主梁两侧对称悬浇施工。其中 1-0-1’#块为现浇段，主垮 C2#~C26#块计25 个块件（除 26#块为 3m 节段外，其它均为 8m 节段），以及边跨 C2’#~C20’#块计 19 个块（均为 8m节段），总计 44 个块件。中跨最大悬浇长度 211m，边跨最大悬浇长度 168m。2、 本斜拉桥在运营状态下为漂移体系，22#塔墩处不设竖向、纵向支承，仅设侧向限位支承，但在主梁悬臂浇注施工状态下，为了保证主梁在施工阶段稳定性，主梁在合拢前塔梁之间设置纵向、横向及竖向临时约束。该约束主要承受主梁悬...
