混凝土双塔斜拉桥的稳定分析

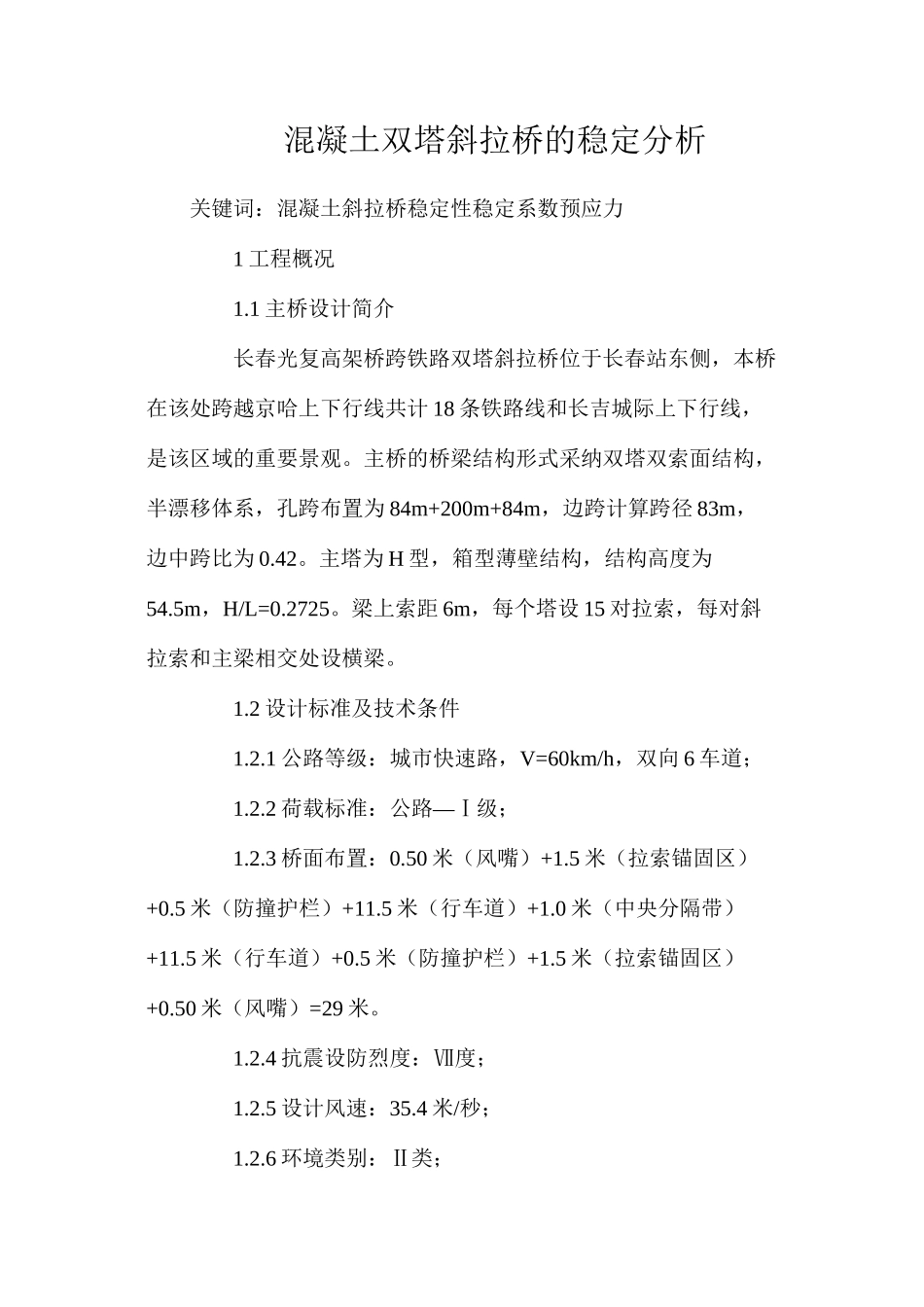

混凝土双塔斜拉桥的稳定分析_第1页
1/6

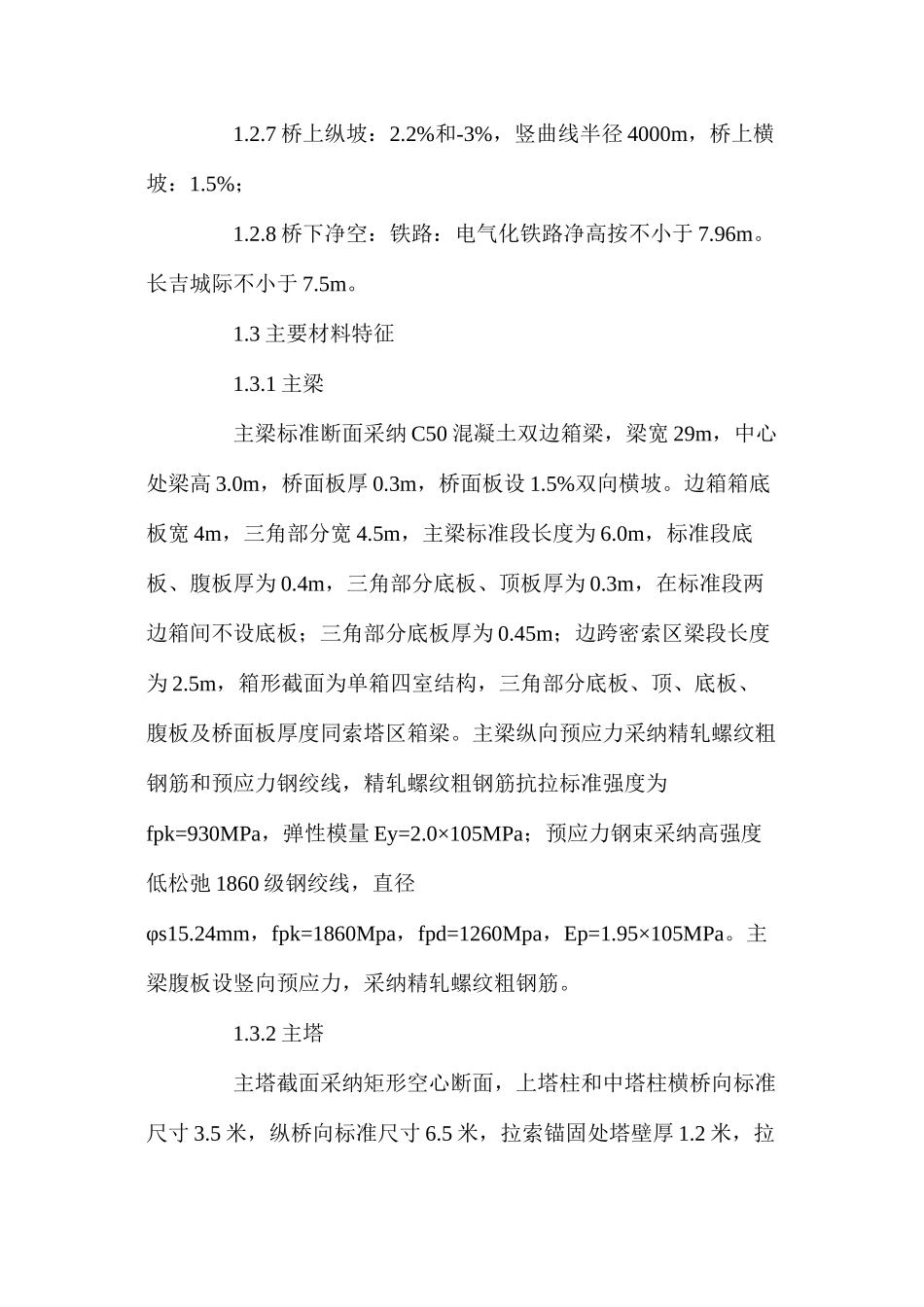

混凝土双塔斜拉桥的稳定分析_第2页
2/6

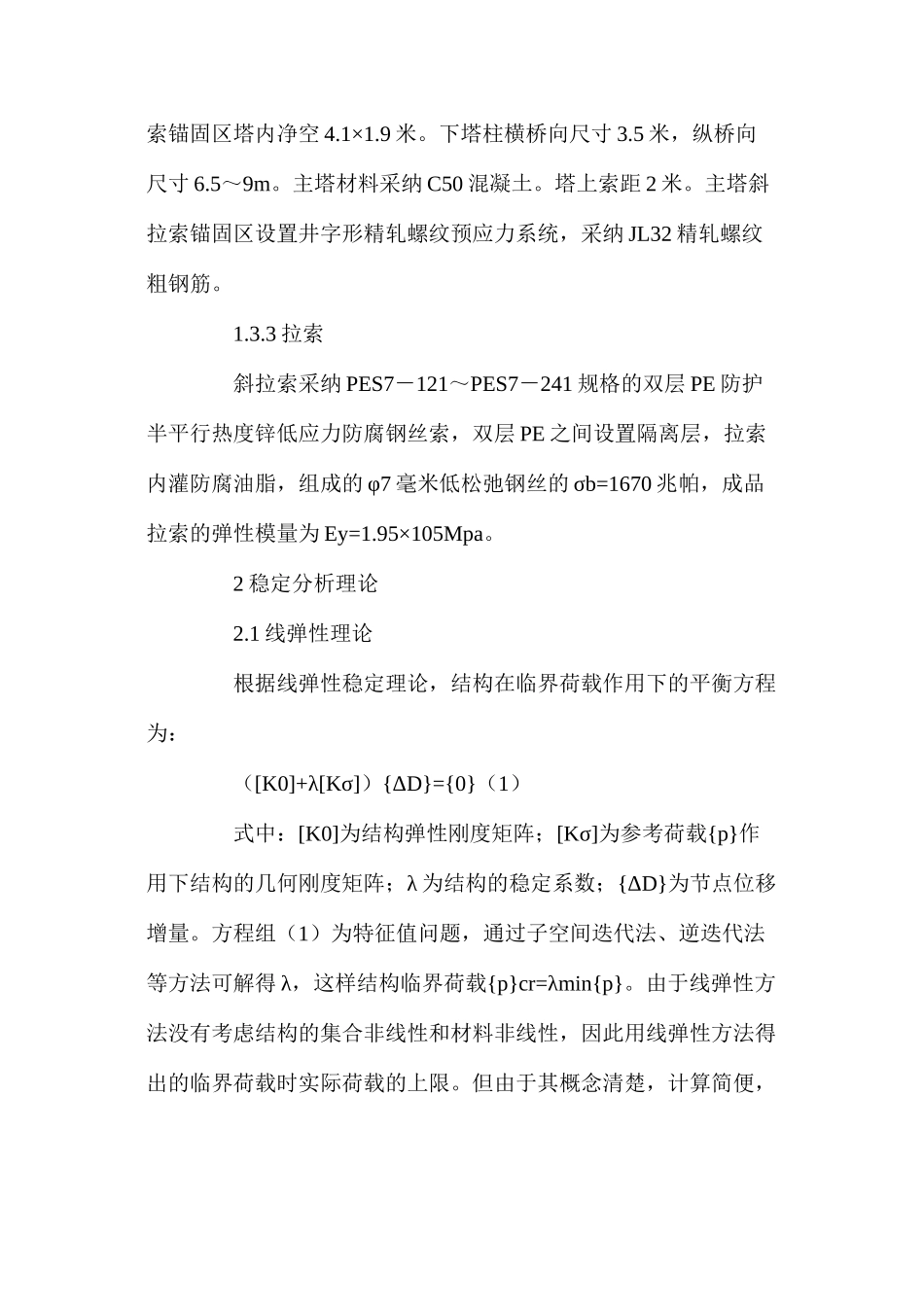

混凝土双塔斜拉桥的稳定分析_第3页
3/6
混凝土双塔斜拉桥的稳定分析关键词:混凝土斜拉桥稳定性稳定系数预应力 1 工程概况 1.1 主桥设计简介 长春光复高架桥跨铁路双塔斜拉桥位于长春站东侧,本桥在该处跨越京哈上下行线共计 18 条铁路线和长吉城际上下行线,是该区域的重要景观。主桥的桥梁结构形式采纳双塔双索面结构,半漂移体系,孔跨布置为 84m+200m+84m,边跨计算跨径 83m,边中跨比为 0.42。主塔为 H 型,箱型薄壁结构,结构高度为54.5m,H/L=0.2725。梁上索距 6m,每个塔设 15 对拉索,每对斜拉索和主梁相交处设横梁。 1.2 设计标准及技术条件 1.2.1 公路等级:城市快速路,V=60km/h,双向 6 车道; 1.2.2―荷载标准:公路Ⅰ级; 1.2.3 桥面布置:0.50 米(风嘴)+1.5 米(拉索锚固区)+0.5 米(防撞护栏)+11.5 米(行车道)+1.0 米(中央分隔带)+11.5 米(行车道)+0.5 米(防撞护栏)+1.5 米(拉索锚固区)+0.50 米(风嘴)=29 米。 1.2.4 抗震设防烈度:Ⅶ度; 1.2.5 设计风速:35.4 米/秒; 1.2.6 环境类别:Ⅱ类; 1.2.7 桥上纵坡:2.2%和-3%,竖曲线半径 4000m,桥上横坡:1.5%; 1.2.8 桥下净空:铁路:电气化铁路净高按不小于 7.96m。长吉城际不小于 7.5m。 1.3 主要材料特征 1.3.1 主梁 主梁标准断面采纳 C50 混凝土双边箱梁,梁宽 29m,中心处梁高 3.0m,桥面板厚 0.3m,桥面板设 1.5%双向横坡。边箱箱底板宽 4m,三角部分宽 4.5m,主梁标准段长度为 6.0m,标准段底板、腹板厚为 0.4m,三角部分底板、顶板厚为 0.3m,在标准段两边箱间不设底板;三角部分底板厚为 0.45m;边跨密索区梁段长度为 2.5m,箱形截面为单箱四室结构,三角部分底板、顶、底板、腹板及桥面板厚度同索塔区箱梁。主梁纵向预应力采纳精轧螺纹粗钢筋和预应力钢绞线,精轧螺纹粗钢筋抗拉标准强度为fpk=930MPa,弹性模量 Ey=2.0×105MPa;预应力钢束采纳高强度低松弛 1860 级钢绞线,直径φs15.24mm,fpk=1860Mpa,fpd=1260Mpa,Ep=1.95×105MPa。主梁腹板设竖向预应力,采纳精轧螺纹粗钢筋。 1.3.2 主塔 主塔截面采纳矩形空心断面,上塔柱和中塔柱横桥向标准尺寸 3.5 米,纵桥向标准尺寸 6.5 米,拉索锚固处塔壁厚 1.2 米,拉索锚固区塔内净空 4.1×1.9 米。下塔柱横桥向尺寸 3.5 米,纵桥向尺寸 6.5~9m。主塔材料采纳 C50 混凝土。塔上索距 2 米。主塔斜拉索锚固区设置井字形精轧螺纹预应力系统,采纳 ...
