遂宁万林220kV变电站扩建工程

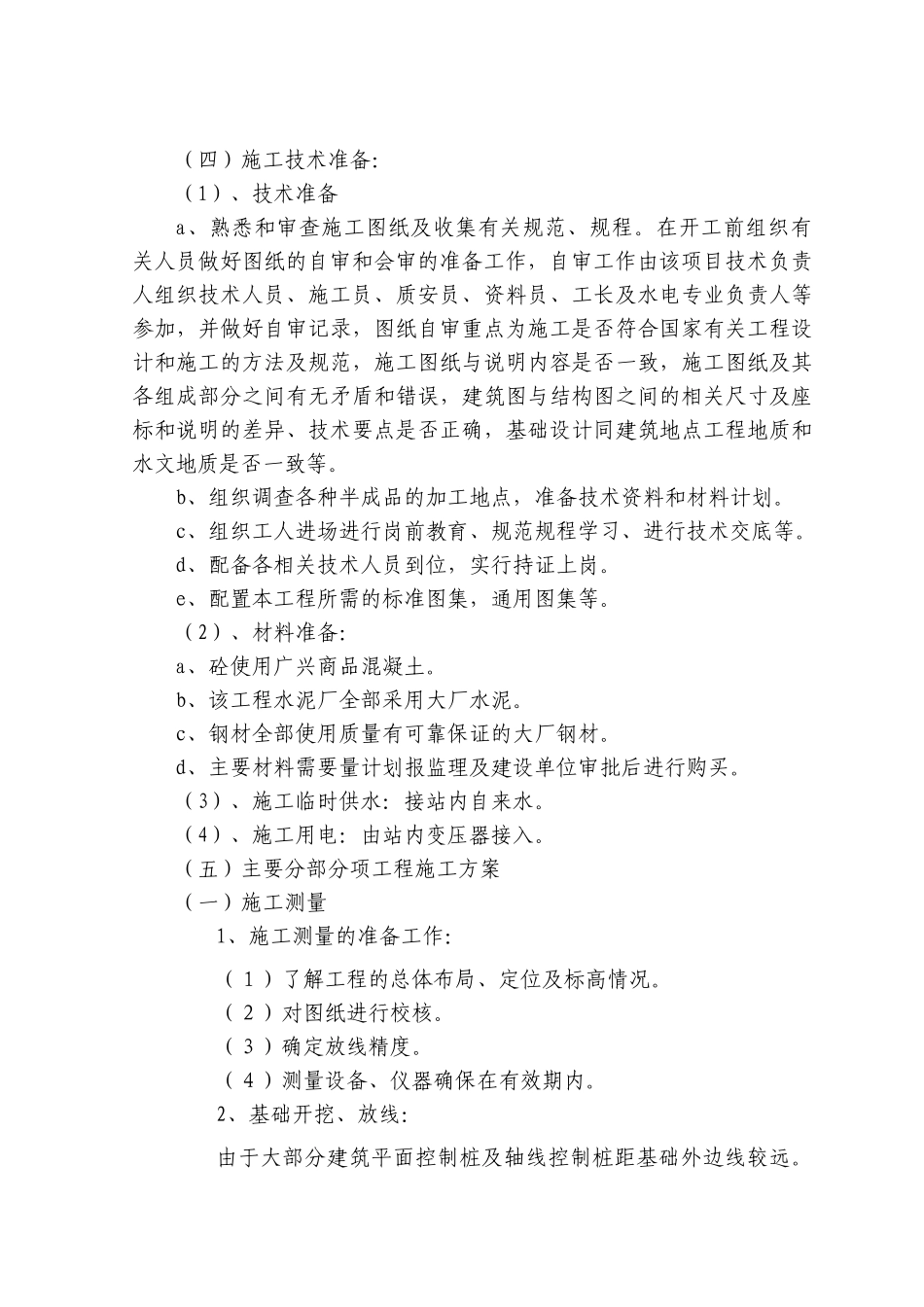

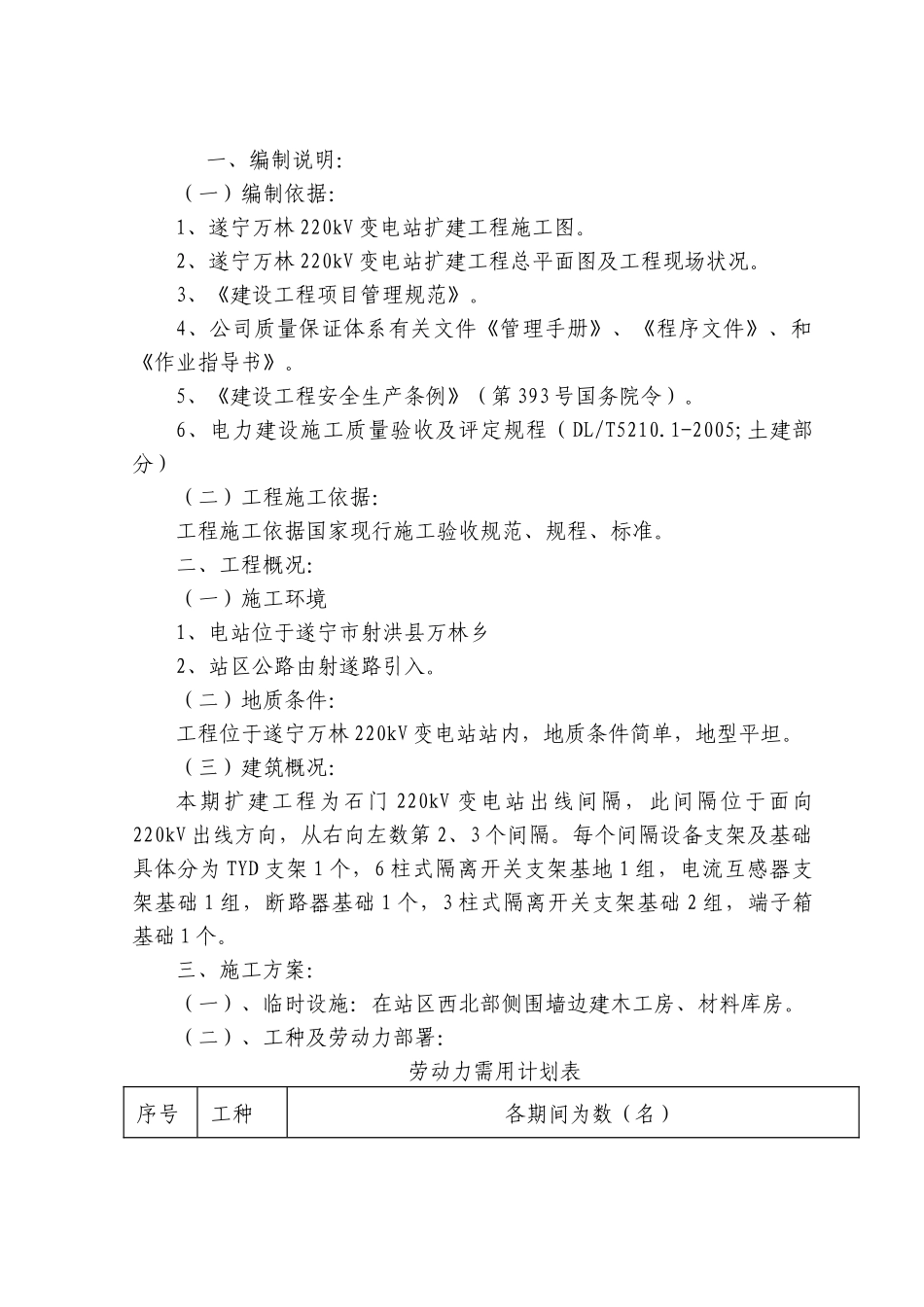

一、编制说明：（一）编制依据：1、遂宁万林 220kV 变电站扩建工程施工图。2、遂宁万林 220kV 变电站扩建工程总平面图及工程现场状况。3、《建设工程项目管理规范》。4、公司质量保证体系有关文件《管理手册》、《程序文件》、和《作业指导书》。5、《建设工程安全生产条例》（第 393 号国务院令）。6、电力建设施工质量验收及评定规程（DL/T5210.1-2005;土建部分）（二）工程施工依据：工程施工依据国家现行施工验收规范、规程、标准。二、工程概况： （一）施工环境1、电站位于遂宁市射洪县万林乡2、站区公路由射遂路引入。（二）地质条件：工程位于遂宁万林 220kV 变电站站内，地质条件简单，地型平坦。（三）建筑概况：本期扩建工程为石门 220kV 变电站出线间隔，此间隔位于面向220kV 出线方向，从右向左数第 2、3 个间隔。每个间隔设备支架及基础具体分为 TYD 支架 1 个，6 柱式隔离开关支架基地 1 组，电流互感器支架基础 1 组，断路器基础 1 个，3 柱式隔离开关支架基础 2 组，端子箱基础 1 个。三、施工方案：（一）、临时设施：在站区西北部侧围墙边建木工房、材料库房。（二）、工种及劳动力部署：劳动力需用计划表序号工种各期间为数（名）10 月11月备注1普 工10122 模板工563 砼工10154 钢筋工35 泥工16166 安装工1010（三）、周转材料要求：⑴ 本工程砼数量小，结构形状均为矩形，采用工具式钢模板及部分木模组合。⑵ 变电站工程周转材料计划表序号材料名称单位数量备注1组合钢模板M240工具式小钢模2φ50 钢架管m2003扣件个1004U 型卡个4005安全网m250（3）、施工机具：1电焊机台22插入式捣振器HZ－50型根3（四）施工技术准备：（1）、技术准备a、熟悉和审查施工图纸及收集有关规范、规程。在开工前组织有关人员做好图纸的自审和会审的准备工作，自审工作由该项目技术负责人组织技术人员、施工员、质安员、资料员、工长及水电专业负责人等参加，并做好自审记录，图纸自审重点为施工是否符合国家有关工程设计和施工的方法及规范，施工图纸与说明内容是否一致，施工图纸及其各组成部分之间有无矛盾和错误，建筑图与结构图之间的相关尺寸及座标和说明的差异、技术要点是否正确，基础设计同建筑地点工程地质和水文地质是否一致等。b、组织调查各种半成品的加工地点，准备技术资料和材料计划。c、组织工人进场进行岗前教育、规范规程学习、进行技术交底等。d、配备各相关技术人员到位，实行持证...
