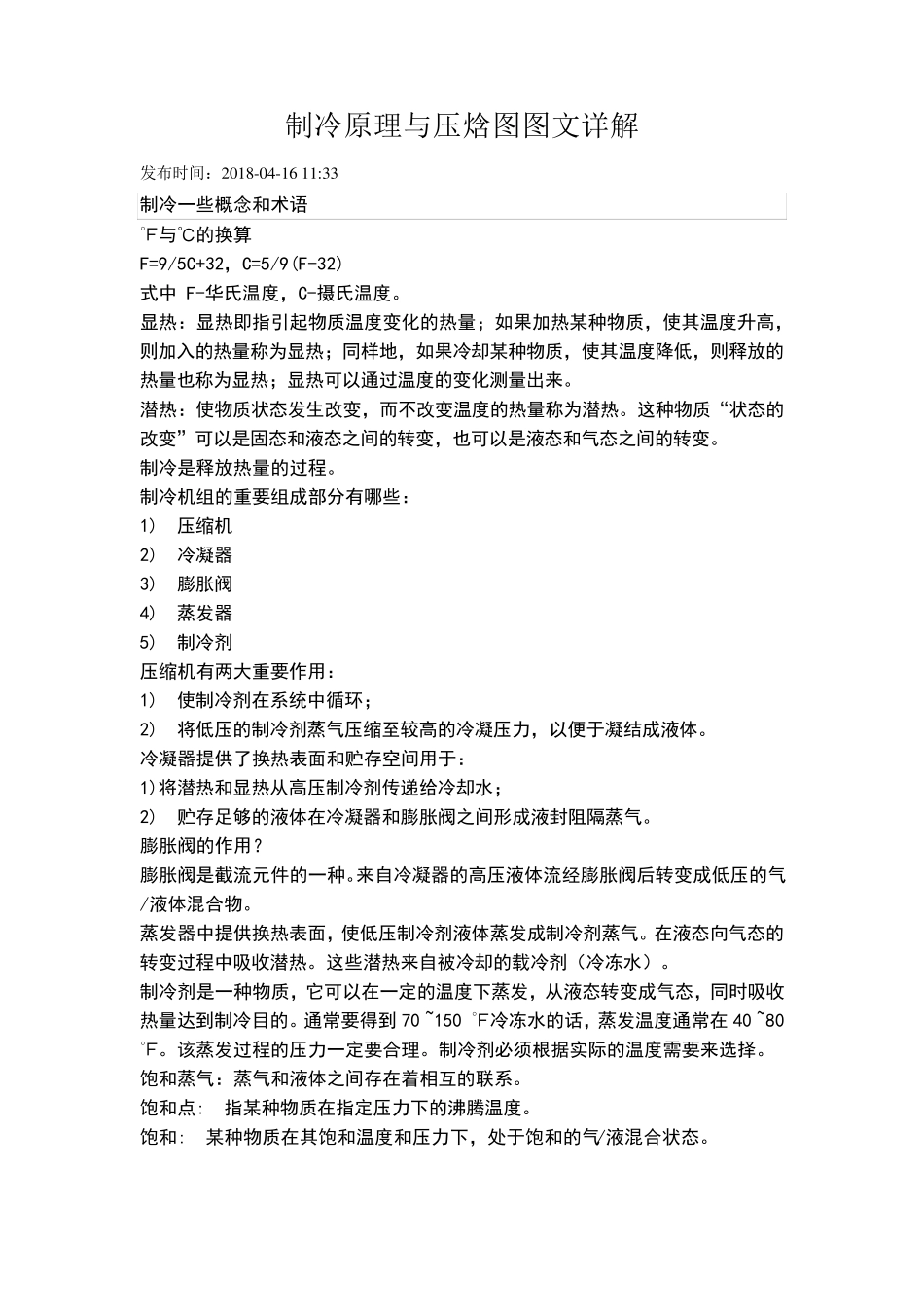

制冷原理与压焓图图文详解 发布时间：2018-04-16 11:33 制冷一些概念和术语 ℉与℃的换算 F=9/5C+32，C=5/9(F-32) 式中 F-华氏温度，C-摄氏温度。 显热：显热即指引起物质温度变化的热量；如果加热某种物质，使其温度升高，则加入的热量称为显热；同样地，如果冷却某种物质，使其温度降低，则释放的热量也称为显热；显热可以通过温度的变化测量出来。 潜热：使物质状态发生改变，而不改变温度的热量称为潜热。这种物质“状态的改变”可以是固态和液态之间的转变，也可以是液态和气态之间的转变。 制冷是释放热量的过程。 制冷机组的重要组成部分有哪些： 1) 压缩机 2) 冷凝器 3) 膨胀阀 4) 蒸发器 5) 制冷剂 压缩机有两大重要作用： 1) 使制冷剂在系统中循环； 2) 将低压的制冷剂蒸气压缩至较高的冷凝压力，以便于凝结成液体。 冷凝器提供了换热表面和贮存空间用于： 1)将潜热和显热从高压制冷剂传递给冷却水； 2) 贮存足够的液体在冷凝器和膨胀阀之间形成液封阻隔蒸气。 膨胀阀的作用？ 膨胀阀是截流元件的一种。来自冷凝器的高压液体流经膨胀阀后转变成低压的气/液体混合物。 蒸发器中提供换热表面，使低压制冷剂液体蒸发成制冷剂蒸气。在液态向气态的转变过程中吸收潜热。这些潜热来自被冷却的载冷剂（冷冻水）。 制冷剂是一种物质，它可以在一定的温度下蒸发，从液态转变成气态，同时 吸收热量达 到 制冷目 的。通常 要得 到 70 ~150 ℉冷冻水的话 ，蒸发温度通常 在 40 ~80 ℉。该 蒸发过程的压力一定要合理 。制冷剂必 须 根 据 实 际 的温度需 要来选 择 。 饱 和蒸气：蒸气和液体之间存在着 相 互 的联 系。 饱 和点 : 指某种物质在指定压力下的沸 腾 温度。 饱 和: 某种物质在其饱 和温度和压力下，处 于饱 和的气/液混合状态。 过热: 指某种气态物质，其温度高于其饱和温度，高出饱和温度的值即是过热度。 过冷:指某种液体温度低于其饱和温度，低于饱和温度的值即是过冷度。 制冷循环示意图 蒸气压缩 高温、高压的制冷剂蒸气排入冷凝器。当高温气体与冷的管壁接触时，它首先释放显热（过热）成为饱和气体。然后，将潜热释放给管内的冷却水之后，气态制冷剂凝结成液体。 在冷凝过程中，制冷剂压力保持不变。 低温、低压的制冷剂蒸气被压缩机吸入，压缩机将其压缩成高温、高压的制冷剂蒸气。 蒸发器 split : 蒸发器饱和温度与蒸发器出水温度差...
