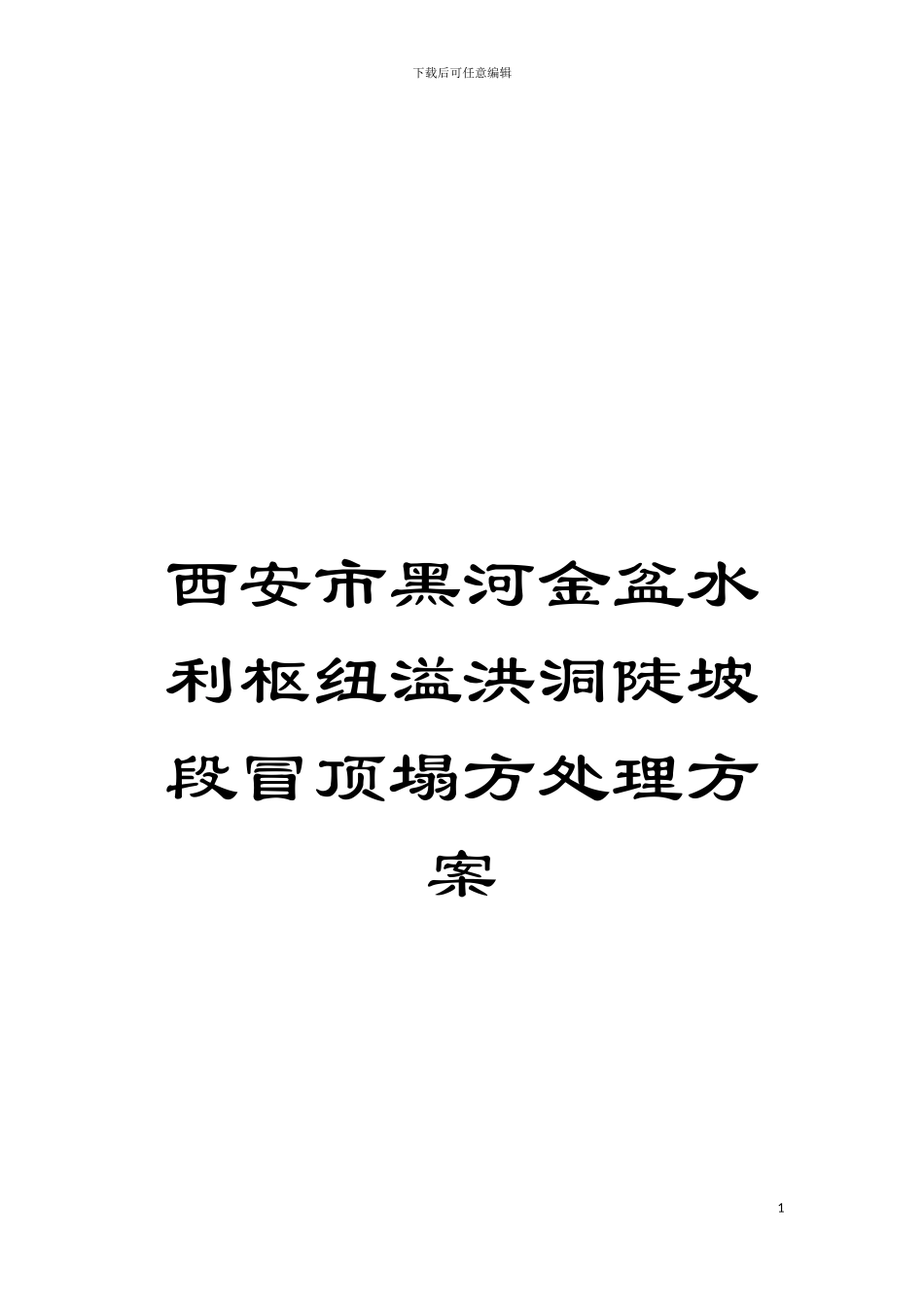

西安市黑河金盆水利枢纽溢洪洞陡坡段冒顶塌方处理方案模板

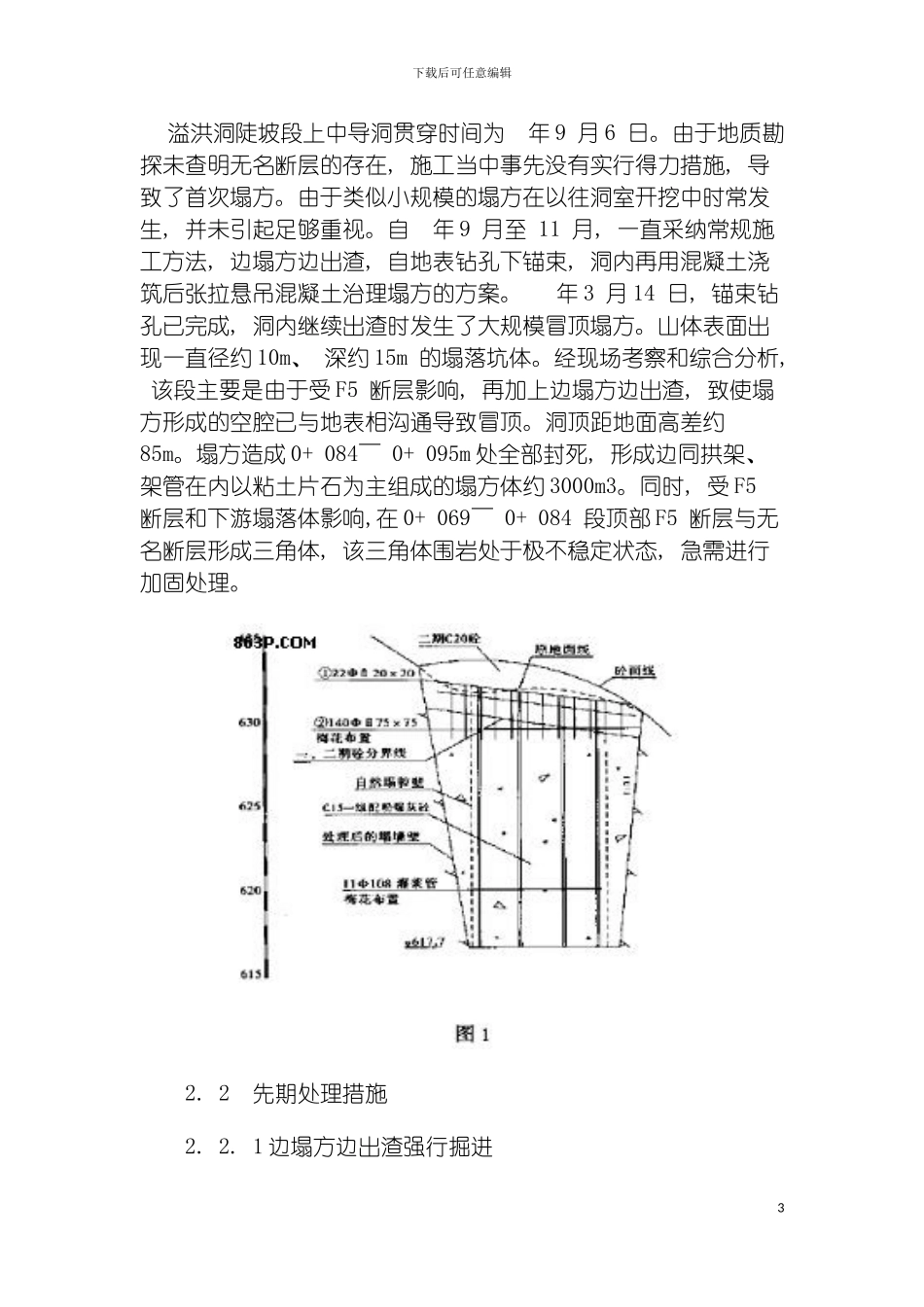

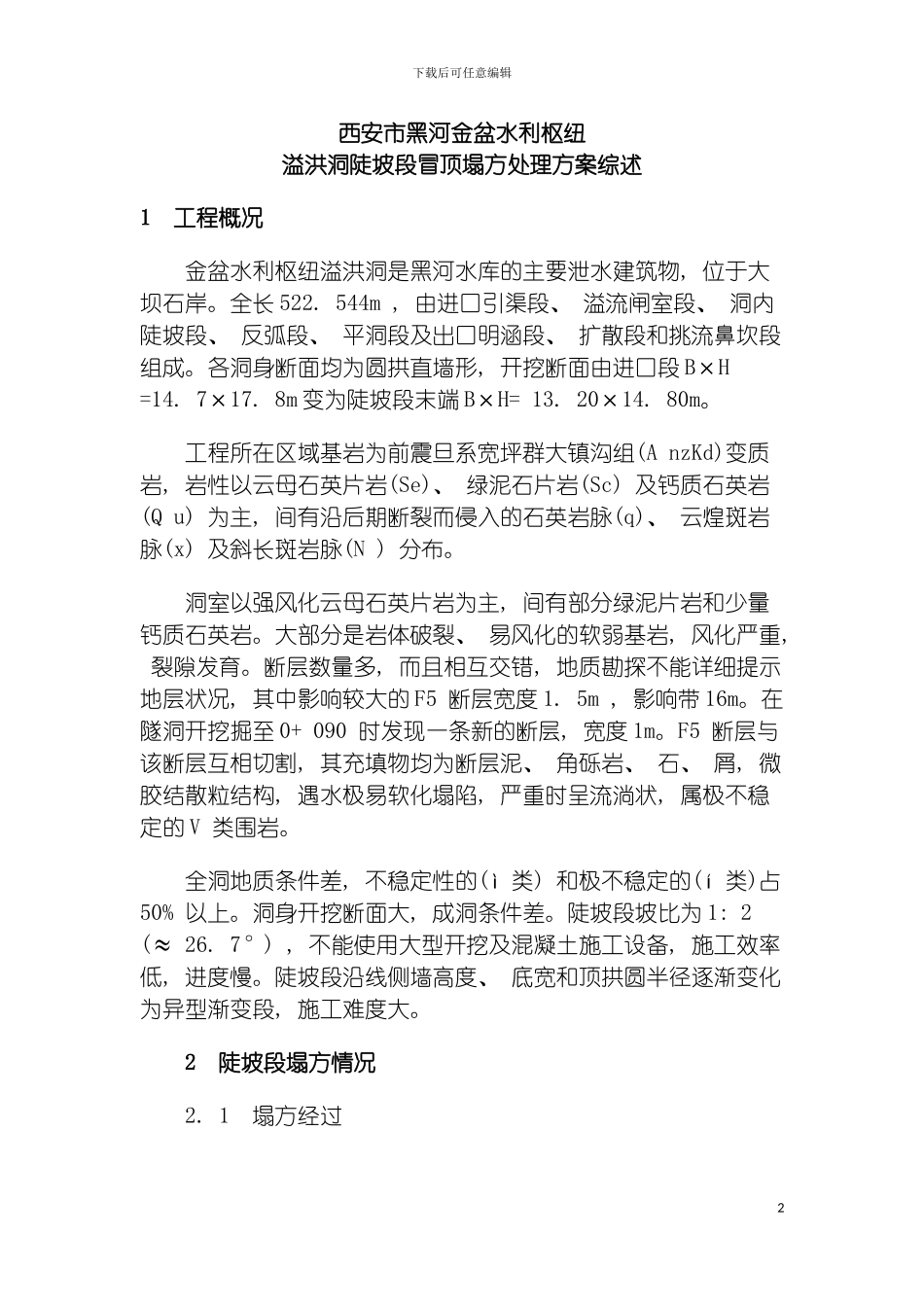

下载后可任意编辑西安市黑河金盆水利枢纽溢洪洞陡坡段冒顶塌方处理方案1下载后可任意编辑西安市黑河金盆水利枢纽溢洪洞陡坡段冒顶塌方处理方案综述1 工程概况 金盆水利枢纽溢洪洞是黑河水库的主要泄水建筑物, 位于大坝石岸。全长 522. 544m , 由进口引渠段、 溢流闸室段、 洞内陡坡段、 反弧段、 平洞段及出口明涵段、 扩散段和挑流鼻坎段组成。各洞身断面均为圆拱直墙形, 开挖断面由进口段 B×H =14. 7×17. 8m 变为陡坡段末端 B×H= 13. 20×14. 80m。 工程所在区域基岩为前震旦系宽坪群大镇沟组(A nzKd)变质岩, 岩性以云母石英片岩(Se)、 绿泥石片岩(Sc) 及钙质石英岩(Q u) 为主, 间有沿后期断裂而侵入的石英岩脉(q)、 云煌斑岩脉(x) 及斜长斑岩脉(N ) 分布。 洞室以强风化云母石英片岩为主, 间有部分绿泥片岩和少量钙质石英岩。大部分是岩体破裂、 易风化的软弱基岩, 风化严重, 裂隙发育。断层数量多, 而且相互交错, 地质勘探不能详细提示地层状况, 其中影响较大的 F5 断层宽度 1. 5m , 影响带 16m。在隧洞开挖掘至 0+ 090 时发现一条新的断层, 宽度 1m。F5 断层与该断层互相切割, 其充填物均为断层泥、 角砾岩、 石、 屑, 微胶结散粒结构, 遇水极易软化塌陷, 严重时呈流淌状, 属极不稳定的 V 类围岩。 全洞地质条件差, 不稳定性的(ì 类) 和极不稳定的(í 类)占50% 以上。洞身开挖断面大, 成洞条件差。陡坡段坡比为 1: 2 (≈ 26. 7°) , 不能使用大型开挖及混凝土施工设备, 施工效率低, 进度慢。陡坡段沿线侧墙高度、 底宽和顶拱圆半径逐渐变化为异型渐变段, 施工难度大。 2 陡坡段塌方情况 2. 1 塌方经过2下载后可任意编辑溢洪洞陡坡段上中导洞贯穿时间为 年 9 月 6 日。由于地质勘探未查明无名断层的存在, 施工当中事先没有实行得力措施, 导致了首次塌方。由于类似小规模的塌方在以往洞室开挖中时常发生, 并未引起足够重视。自 年 9 月至 11 月, 一直采纳常规施工方法, 边塌方边出渣, 自地表钻孔下锚束, 洞内再用混凝土浇筑后张拉悬吊混凝土治理塌方的方案。 年 3 月 14 日, 锚束钻孔已完成, 洞内继续出渣时发生了大规模冒顶塌方。山体表面出现一直径约 10m、 深约 15m 的塌落坑体。经现场考察和综合分析, 该段主要是由于受 F5 断层影响, 再加上边塌方边出渣, 致使塌方形成的空腔已与地表相沟通导致冒顶。洞顶...
