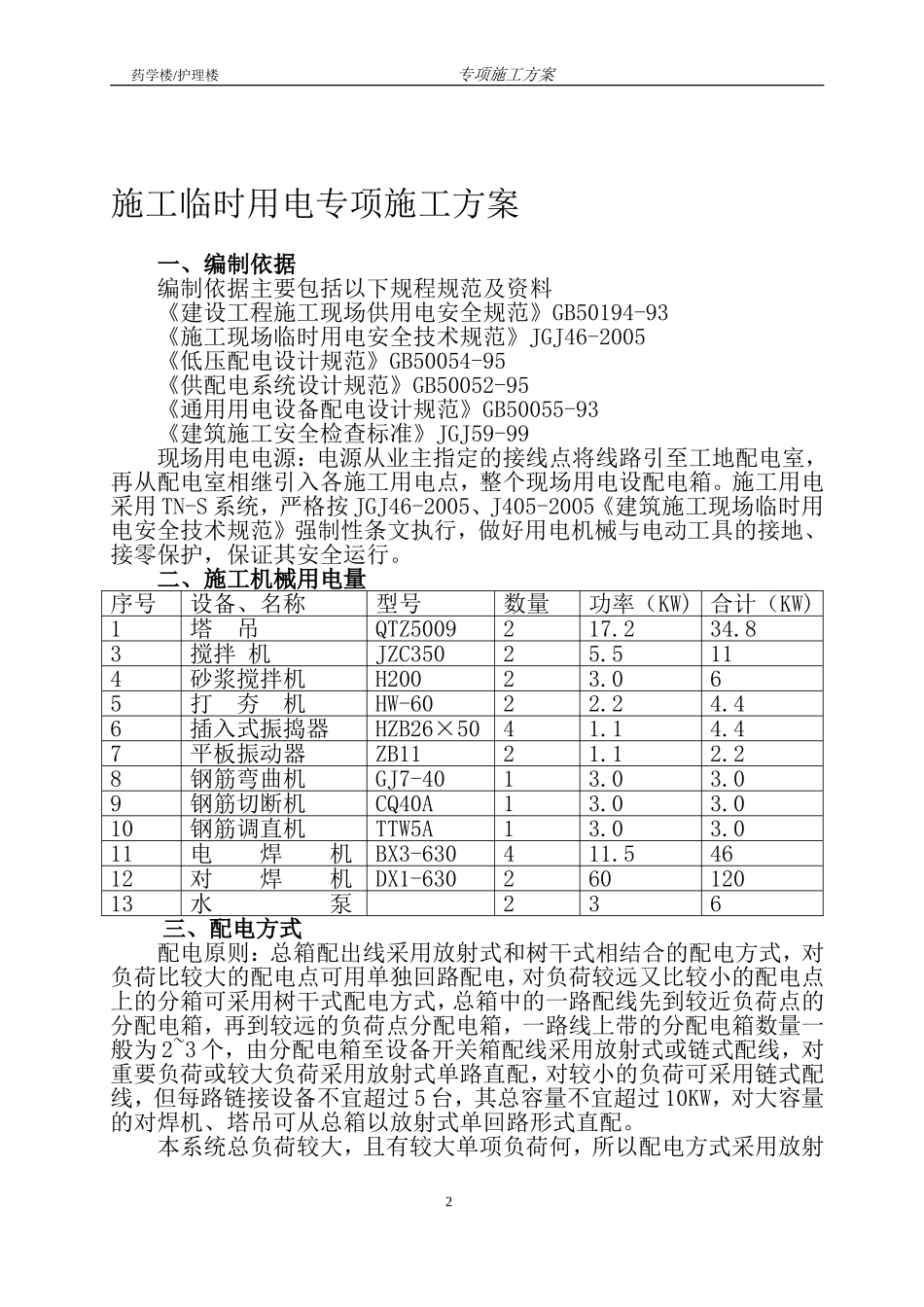

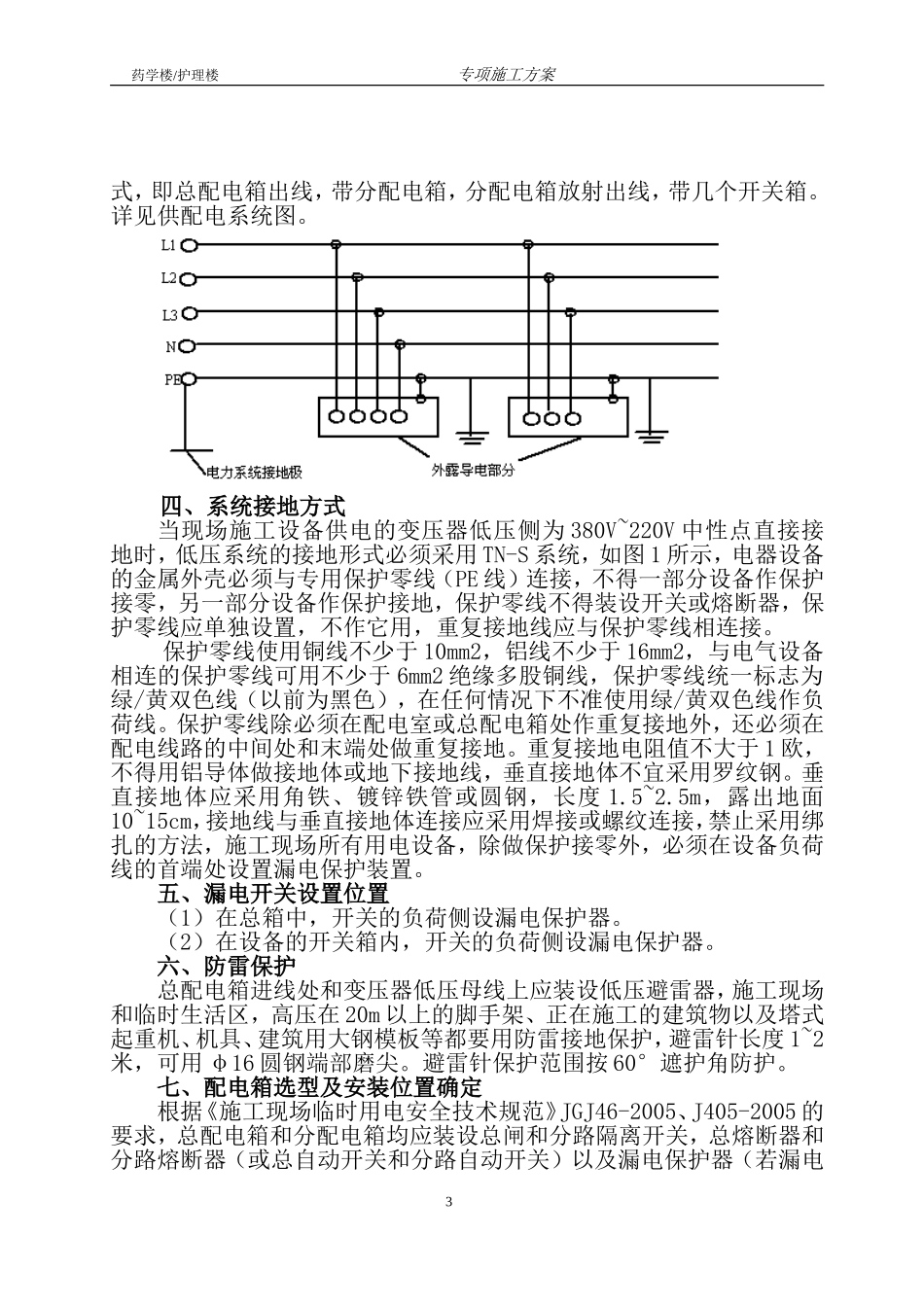

药学楼/护理楼 专项施工方案南京医科大学康达学院临时用电专项施工方案 编制人： 审核人： 江苏玉龙建设工程有限公司2012 年 3 月 28 日1药学楼/护理楼 专项施工方案施工临时用电专项施工方案一、编制依据编制依据主要包括以下规程规范及资料《建设工程施工现场供用电安全规范》GB50194-93《施工现场临时用电安全技术规范》JGJ46-2005《低压配电设计规范》GB50054-95《供配电系统设计规范》GB50052-95《通用用电设备配电设计规范》GB50055-93《建筑施工安全检查标准》JGJ59-99现场用电电源：电源从业主指定的接线点将线路引至工地配电室，再从配电室相继引入各施工用电点，整个现场用电设配电箱。施工用电采用 TN-S 系统，严格按 JGJ46-2005、J405-2005《建筑施工现场临时用电安全技术规范》强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。二、施工机械用电量序号设备、名称型号数量功率（KW) 合计（KW)1塔 吊QTZ5009217.234.83搅拌 机JZC35025.5 114砂浆搅拌机H20023.065打 夯 机HW-6022.24.46插入式振捣器HZB26×5041.14.47平板振动器ZB1121.12.28钢筋弯曲机GJ7-4013.03.09钢筋切断机CQ40A13.03.010钢筋调直机TTW5A13.03.011电 焊 机BX3-630411.54612对 焊 机DX1-63026012013水 泵236三、配电方式配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为 2~3 个，由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线，但每路链接设备不宜超过 5 台，其总容量不宜超过 10KW，对大容量的对焊机、塔吊可从总箱以放射式单回路形式直配。本系统总负荷较大，且有较大单项负荷何，所以配电方式采用放射2药学楼/护理楼 专项施工方案式，即总配电箱出线，带分配电箱，分配电箱放射出线，带几个开关箱。详见供配电系统图。四、系统接地方式当现场施工设备供电的变压器低压侧为 380V~220V 中性点直接接地时，低压系统的接地形式必须采用 TN-S 系统，如图 1 所示，电器设备的金属外壳必须与专用保护零线（PE 线）连接，不得一部分设备作保护接零，另一部分设备作保护接地，保护零线不得装设开关或熔断器，保护...
