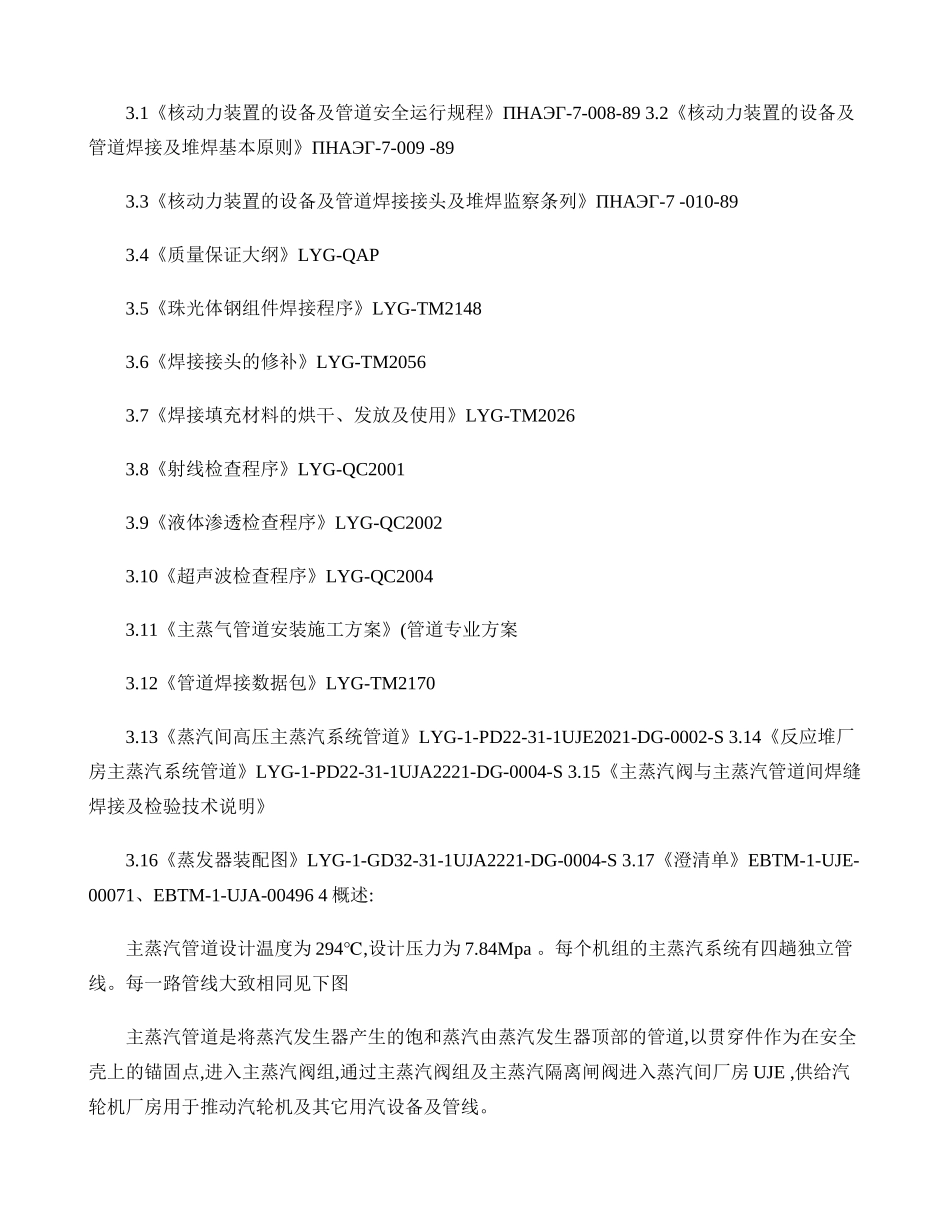

田湾核电站主蒸汽管道焊接施工方案批准:审核:编制:目录1.目的2.范围3.参考文献4.概述5.焊接工艺6.焊后清理检查7.焊后检验8.焊缝返修9.安全生产及文明施工1.目的:本方案描述了田湾核电站主蒸气管道的焊接方法及要求。2.范围:本程序适用于田湾 1#、2#核电核电主蒸气管道的焊接施工。3.参考文献:3.1《核动力装置的设备及管道安全运行规程》ПНАЭГ-7-008-89 3.2《核动力装置的设备及管道焊接及堆焊基本原则》ПНАЭГ-7-009 -893.3《核动力装置的设备及管道焊接接头及堆焊监察条列》ПНАЭГ-7 -010-893.4《质量保证大纲》LYG-QAP3.5《珠光体钢组件焊接程序》LYG-TM21483.6《焊接接头的修补》LYG-TM20563.7《焊接填充材料的烘干、发放及使用》LYG-TM20263.8《射线检查程序》LYG-QC20013.9《液体渗透检查程序》LYG-QC20023.10《超声波检查程序》LYG-QC20043.11《主蒸气管道安装施工方案》(管道专业方案3.12《管道焊接数据包》LYG-TM21703.13《蒸汽间高压主蒸汽系统管道》LYG-1-PD22-31-1UJE2021-DG-0002-S 3.14《反应堆厂房主蒸汽系统管道》LYG-1-PD22-31-1UJA2221-DG-0004-S 3.15《主蒸汽阀与主蒸汽管道间焊缝焊接及检验技术说明》3.16《蒸发器装配图》LYG-1-GD32-31-1UJA2221-DG-0004-S 3.17《澄清单》EBTM-1-UJE-00071、EBTM-1-UJA-00496 4 概述:主蒸汽管道设计温度为 294,℃ 设计压力为 7.84Mpa 。每个机组的主蒸汽系统有四趟独立管线。每一路管线大致相同见下图主蒸汽管道是将蒸汽发生器产生的饱和蒸汽由蒸汽发生器顶部的管道,以贯穿件作为在安全壳上的锚固点,进入主蒸汽阀组,通过主蒸汽阀组及主蒸汽隔离闸阀进入蒸汽间厂房 UJE ,供给汽轮机厂房用于推动汽轮机及其它用汽设备及管线。主蒸汽管路系统由主蒸汽系统(LBA 由 φ630×25(材质 16ГС 及蒸汽卸压公用系统(LBU φ325×19、φ426×24(材质 20 组成。主蒸汽阀接口材质为 WstE420 与 16ГС 相近,工艺上可视为16ГС(见 EBTM-1-UJE-00071。主蒸汽管路系统主要工作量为:(不含安全阀出口管路 φ630×8接接接 LBU10AA201接接接 LBU10AA101/D接 LBA10AA501/A阀组系统φ630×25(16ГС87 道φ325×19(208 道φ426×24(2020 道5 焊接工艺:5.1 坡口及接头型式:主蒸汽管道由于是预制半成品件,除调节段外焊接坡口已予先由制造厂加工完成,其坡口型式见图 1。考虑到我方工艺的适应性,为保证焊接质量,依据我方焊接工艺评定,现对来料接头型式按图 2 进行改...
