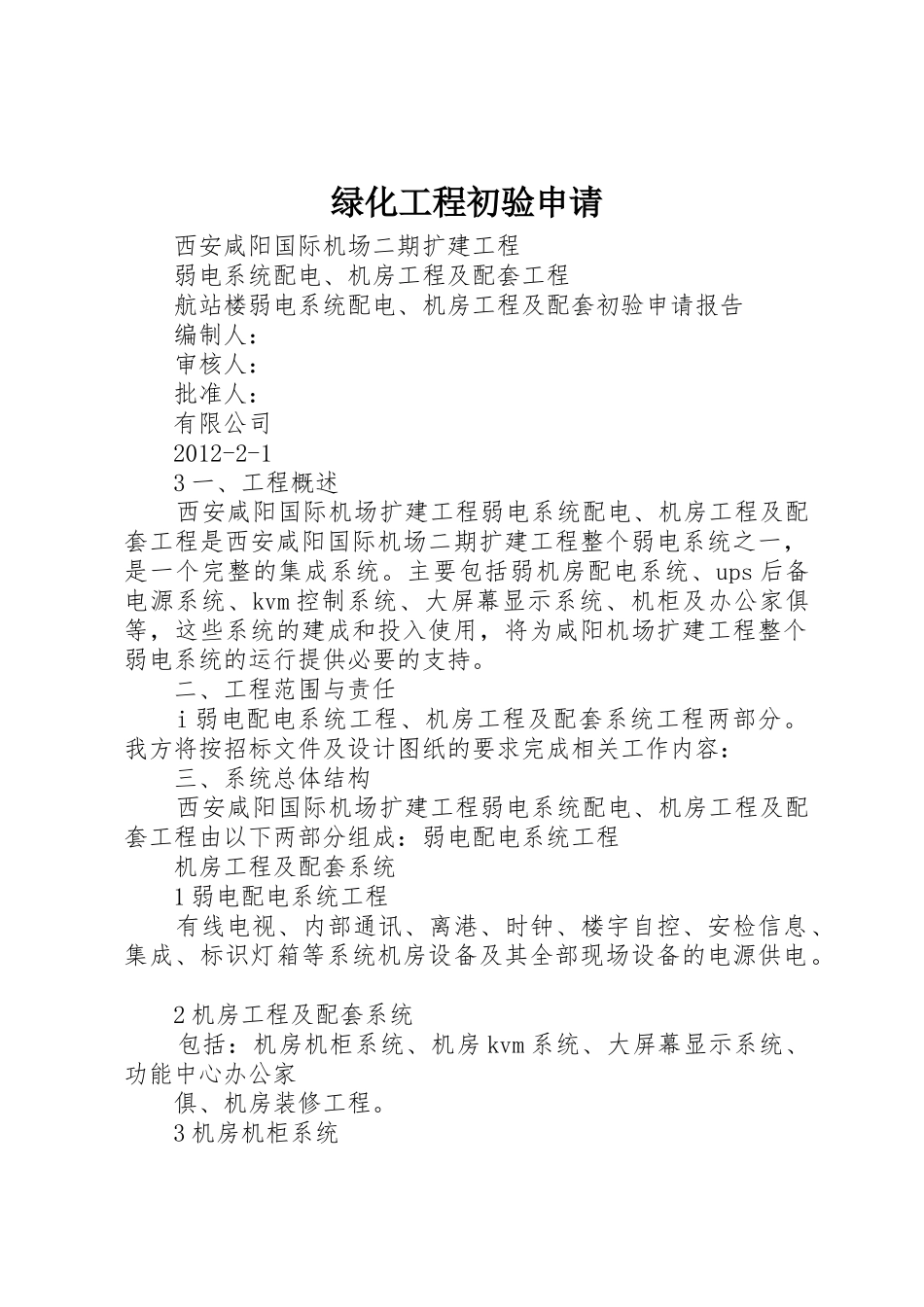

绿化工程初验申请 西安咸阳国际机场二期扩建工程 弱电系统配电、机房工程及配套工程 航站楼弱电系统配电、机房工程及配套初验申请报告 编制人： 审核人： 批准人： 有限公司 2012-2-1 3 一、工程概述 西安咸阳国际机场扩建工程弱电系统配电、机房工程及配套工程是西安咸阳国际机场二期扩建工程整个弱电系统之一，是一个完整的集成系统。主要包括弱机房配电系统、ups 后备电源系统、kvm 控制系统、大屏幕显示系统、机柜及办公家俱等，这些系统的建成和投入使用，将为咸阳机场扩建工程整个弱电系统的运行提供必要的支持。 二、工程范围与责任 i 弱电配电系统工程、机房工程及配套系统工程两部分。我方将按招标文件及设计图纸的要求完成相关工作内容： 三、系统总体结构 西安咸阳国际机场扩建工程弱电系统配电、机房工程及配套工程由以下两部分组成：弱电配电系统工程 机房工程及配套系统 1 弱电配电系统工程 有线电视、内部通讯、离港、时钟、楼宇自控、安检信息、集成、标识灯箱等系统机房设备及其全部现场设备的电源供电。 2 机房工程及配套系统 包括：机房机柜系统、机房 kvm 系统、大屏幕显示系统、功能中心办公家 俱、机房装修工程。 3 机房机柜系统 本期弱电系统的所有设备安装机柜均由机房机柜系统配置，机柜的主要分布位置包括航站楼 pcr、dcr、scr、toc、离港机房等，信息楼设备主机房、功能中心机房等。 系统配置的机柜均为 19”42u 标准机柜，具体分为四种规格 型 号 ， 即 600*600mm 、 600*800 、 800*1100mm 。 其 中600*600mm 的机柜主要用于安装综合布线系统的布线设备 ，600*800、的机柜主要用于安装网络交换机、安防编解码器、广播功放等设备，800*1100mm 的机柜主要用于安装尺寸较大的服务器等设备。 所有机柜均在敷设有防静电地板的机房内安装，所有引入机房的各系统信号电缆采用上进线的方式进入机柜，所有引入机房的各系统电源电缆采用下进线的方式进入机柜。 4 机房 kvm 系统 kvm 系统是为了集中控制和操作机房内所有服务器而设置的，用户可通过本地或远程操作显示终端对服备器进行操作、管理和维护。 t3a 航站楼和信息大楼共用一套 kvm 系统，系统主服务器设在 itc 内，由信息大楼 kvm 系统提供。 系统由服务器、kvm 主机、操作终端（含键盘、鼠标、监视器）等设备组成。 kvm 系统设备通过集成网进行数据交换。本系统设有 2 个机房；航站楼机房：有...
