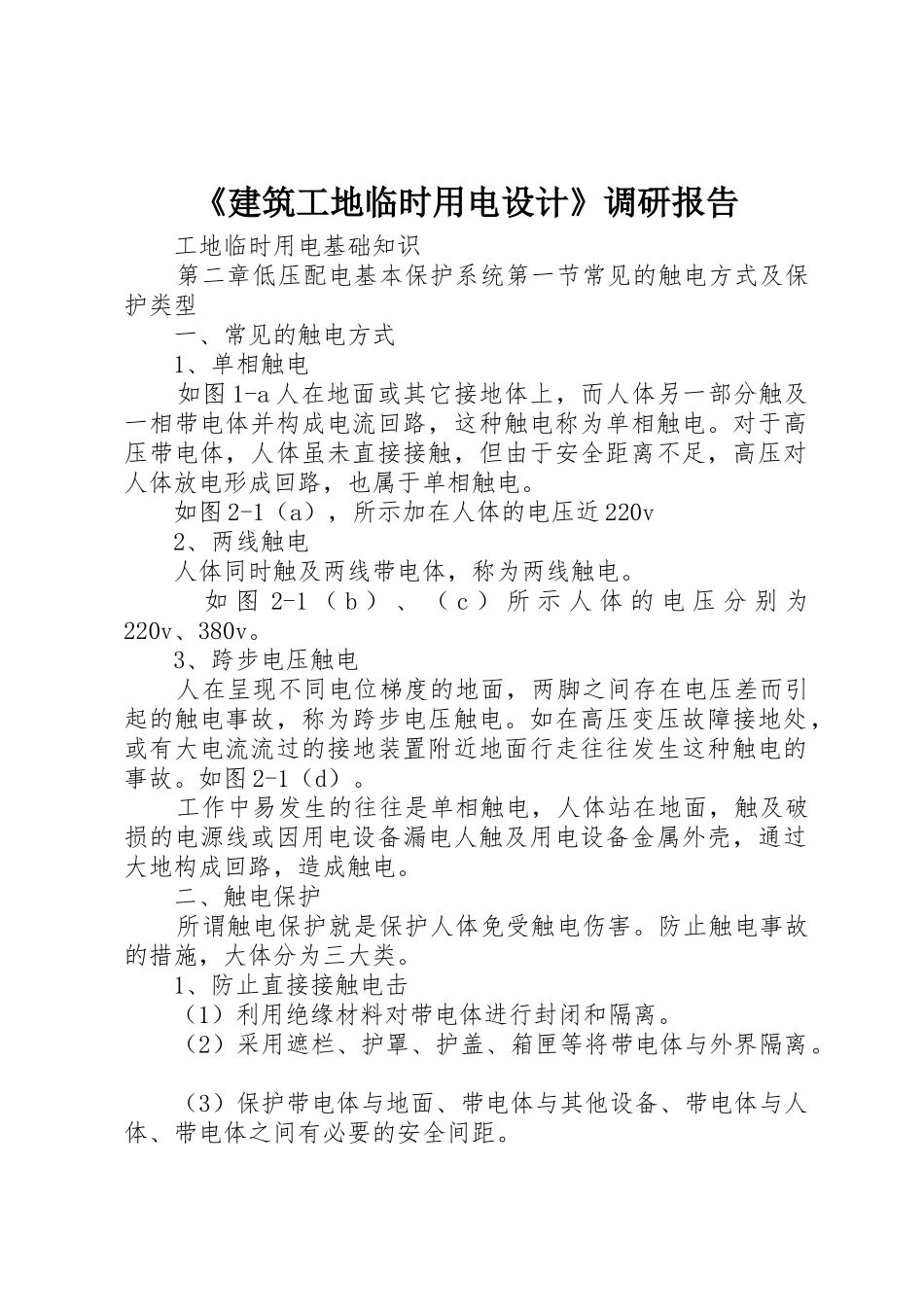

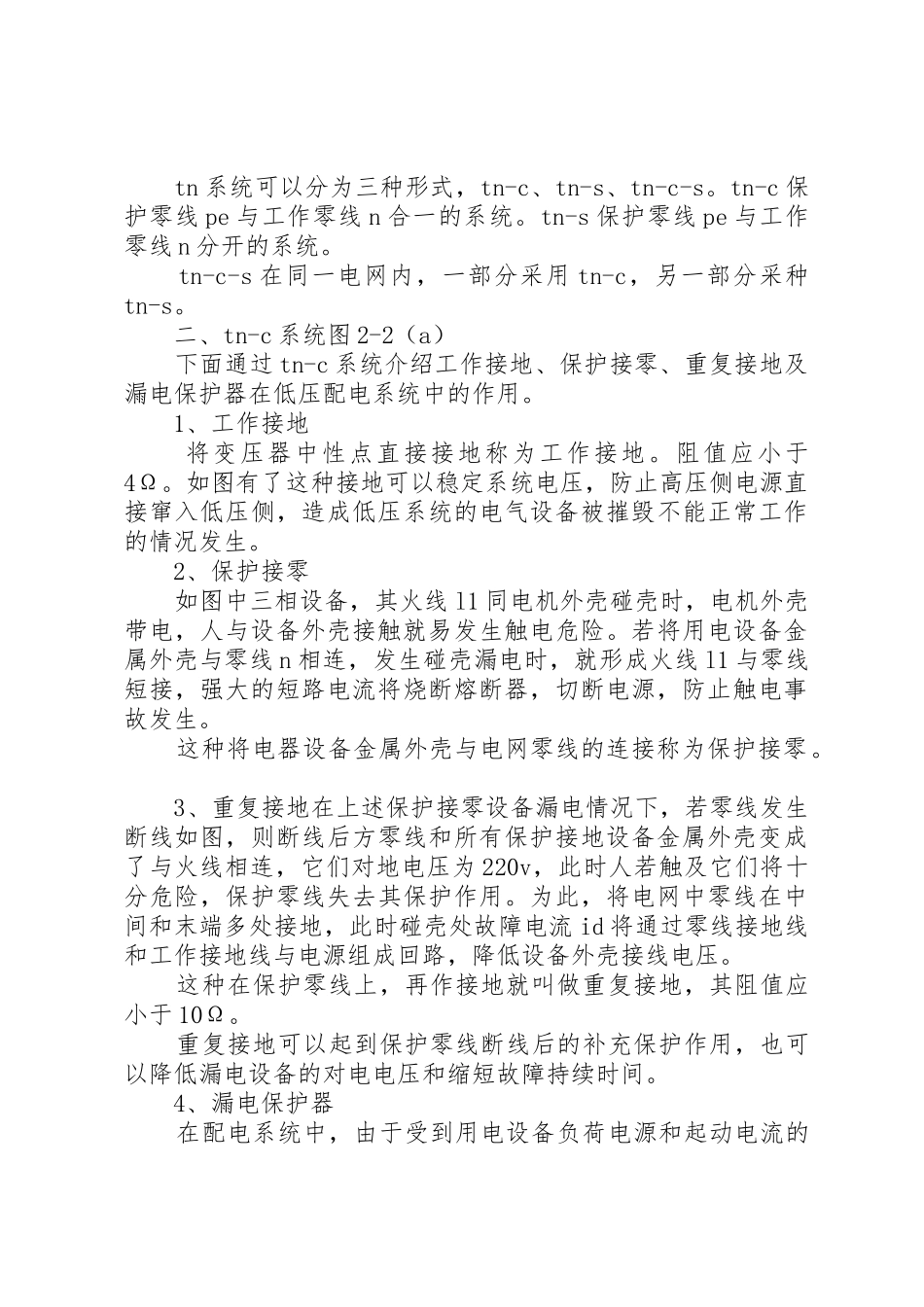

《建筑工地临时用电设计》调研报告 工地临时用电基础知识 第二章低压配电基本保护系统第一节常见的触电方式及保护类型 一、常见的触电方式 1、单相触电 如图 1-a 人在地面或其它接地体上，而人体另一部分触及一相带电体并构成电流回路，这种触电称为单相触电。对于高压带电体，人体虽未直接接触，但由于安全距离不足，高压对人体放电形成回路，也属于单相触电。 如图 2-1（a），所示加在人体的电压近 220v 2、两线触电 人体同时触及两线带电体，称为两线触电。 如 图 2-1 （ b ） 、 （ c ） 所 示 人 体 的 电 压 分 别 为220v、380v。 3、跨步电压触电 人在呈现不同电位梯度的地面，两脚之间存在电压差而引起的触电事故，称为跨步电压触电。如在高压变压故障接地处，或有大电流流过的接地装置附近地面行走往往发生这种触电的事故。如图 2-1（d）。 工作中易发生的往往是单相触电，人体站在地面，触及破损的电源线或因用电设备漏电人触及用电设备金属外壳，通过大地构成回路，造成触电。 二、触电保护 所谓触电保护就是保护人体免受触电伤害。防止触电事故的措施，大体分为三大类。 1、防止直接接触电击 （1）利用绝缘材料对带电体进行封闭和隔离。 （2）采用遮栏、护罩、护盖、箱匣等将带电体与外界隔离。 （3）保护带电体与地面、带电体与其他设备、带电体与人体、带电体之间有必要的安全间距。 2、防止间接接触电击 （1）保护接地。是最基本的电气防护措施，又可分为it，tt，tn 系统。 （2）工作接地。为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。 （3）重复接地。设备接地线上一处或多处通过接地装置与大地再次连接的接地。（4）保护接零。指电气设备正常情况下不带电的金属部分与配电网中性点之间金属性的连接，用于中性点直接接地的 220/380v 三相四线配电网。 （5）速断保护。指通过切断电路达到保护目的的措施，常用的有熔断器和电流脱扣器。 3、防止直接和间接接触电击 （1）双重绝缘。兼有工作绝缘和保护绝缘的绝缘。 （2）加强绝缘。在绝缘强度和机械性能上具备双重绝缘同等能力的单一绝缘。（3）安全电压。通过限制作用于人体的电压，抑制通过人体的电流，保证触电时处于安全状态。 （4）电气隔离。通过隔离变压器实现工作回路与其他电气回路的电气隔离，将接地电网转换成范围很小的不接地电网。 （5）漏电保护（又称剩余电流保护）。用于单...
