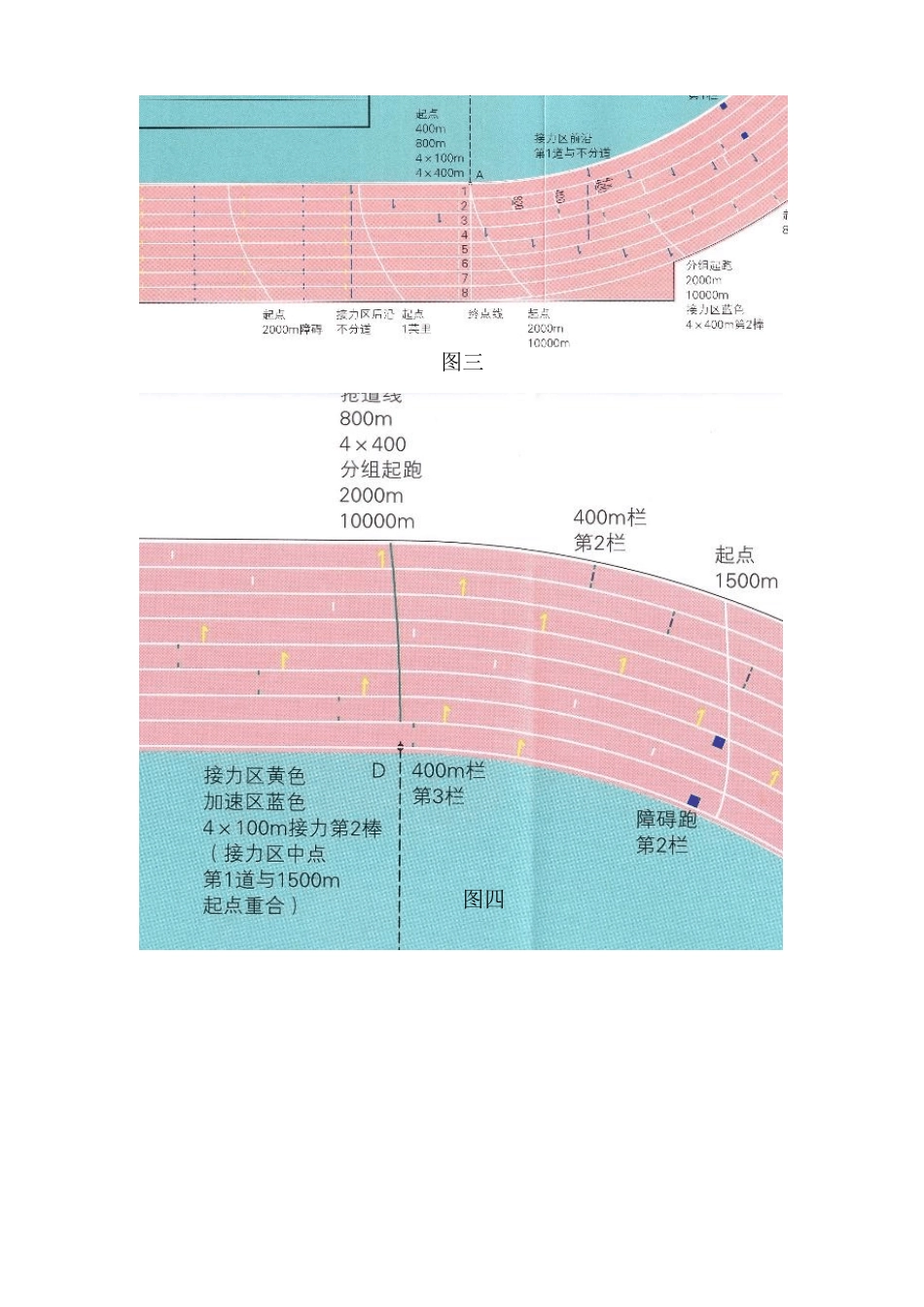

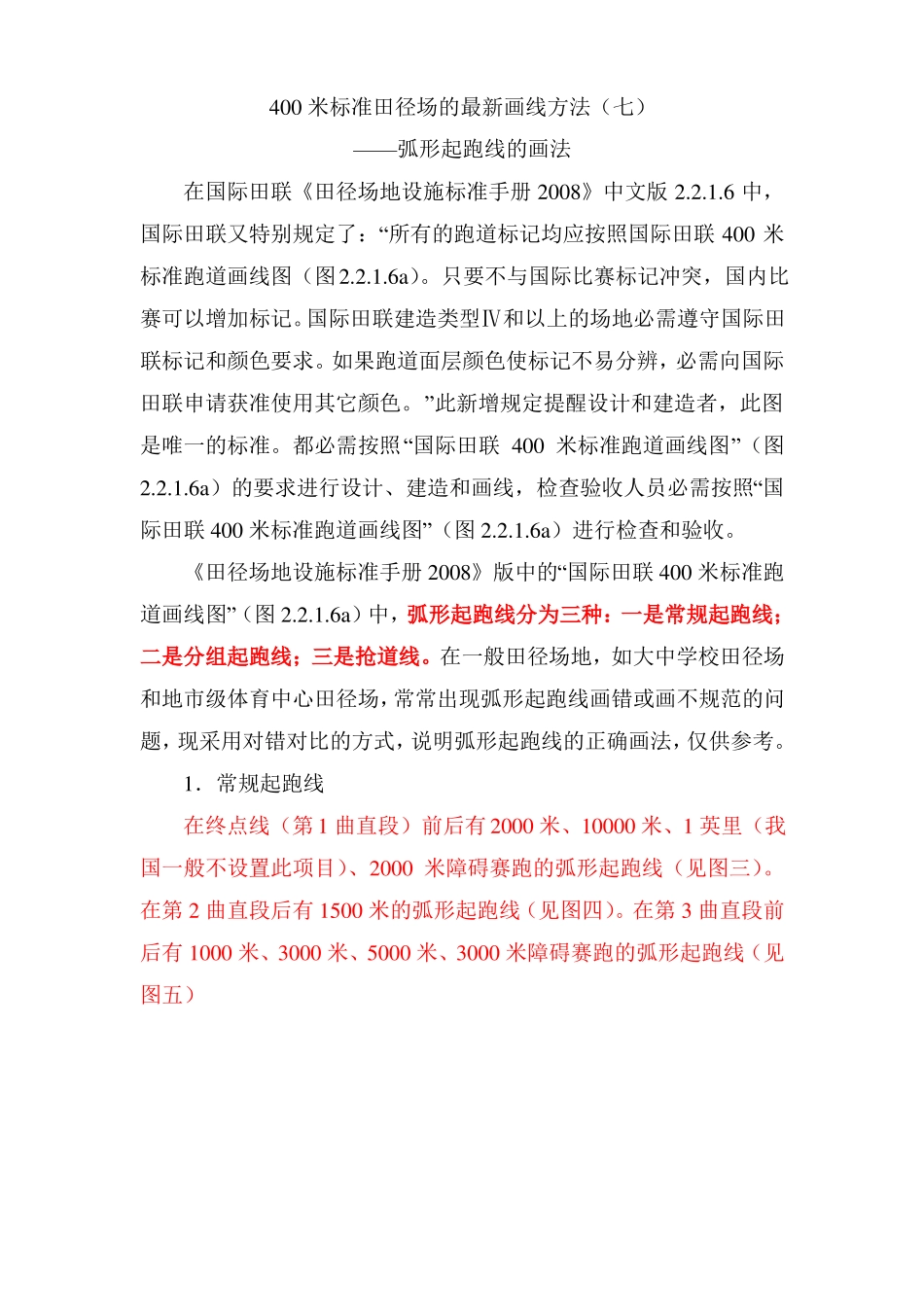

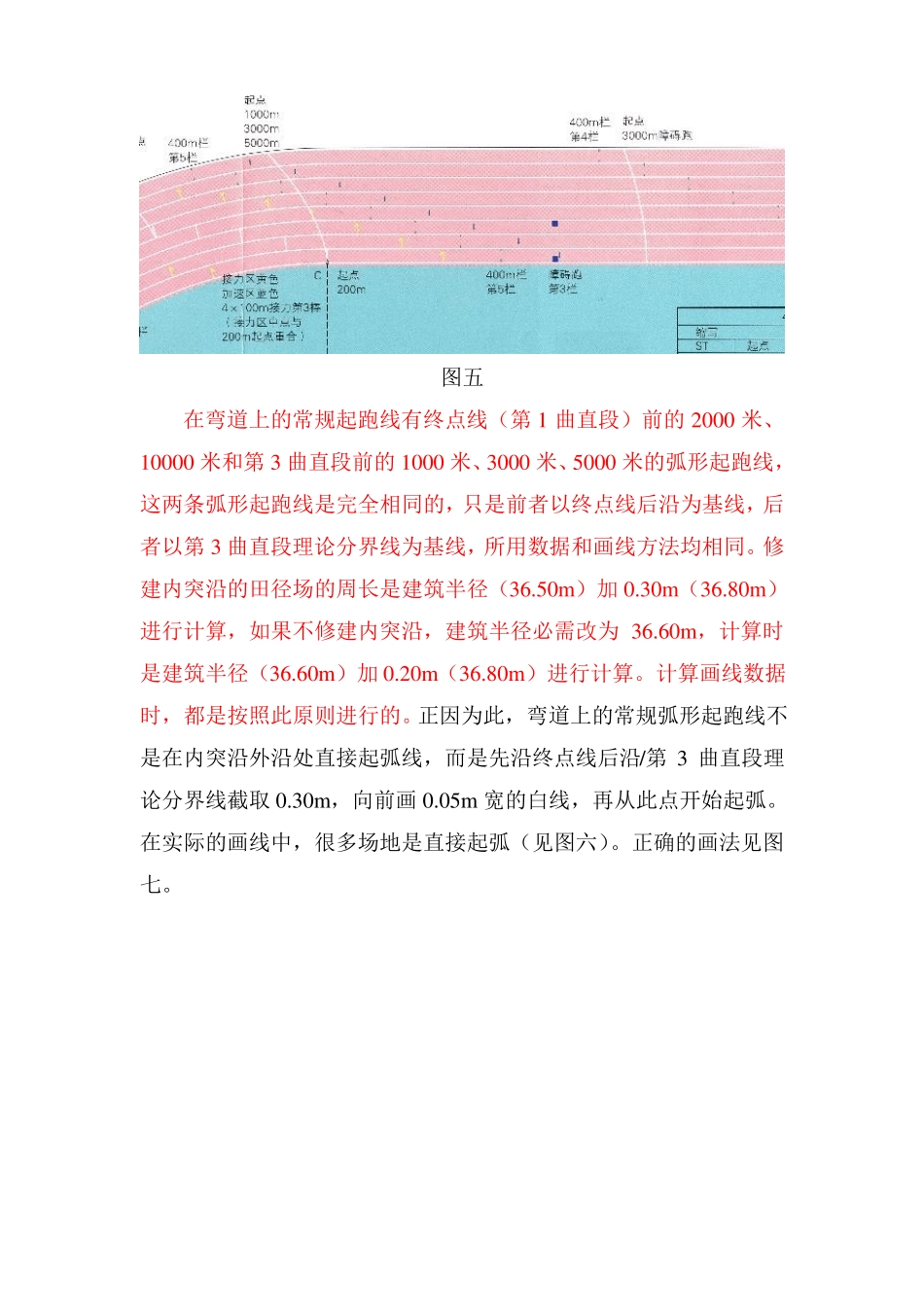

400 米标准田径场的最新画线方法(七)——弧形起跑线的画法在国际田联《田径场地设施标准手册 2008》中文版 2.2.1.6 中,国际田联又特别规定了:“所有的跑道标记均应按照国际田联 400 米标准跑道画线图(图2.2.1.6a)。只要不与国际比赛标记冲突,国内比赛可以增加标记。国际田联建造类型Ⅳ和以上的场地必需遵守国际田联标记和颜色要求。如果跑道面层颜色使标记不易分辨,必需向国际田联申请获准使用其它颜色。”此新增规定提醒设计和建造者,此图是唯一的标准。都必需按照“国际田联 400 米标准跑道画线图”(图2.2.1.6a)的要求进行设计、建造和画线,检查验收人员必需按照“国际田联 400 米标准跑道画线图”(图 2.2.1.6a)进行检查和验收。《田径场地设施标准手册 2008》版中的“国际田联 400 米标准跑道画线图”(图 2.2.1.6a)中,弧形起跑线分为三种:一是常规起跑线;二是分组起跑线;三是抢道线。在一般田径场地,如大中学校田径场和地市级体育中心田径场,常常出现弧形起跑线画错或画不规范的问题,现采用对错对比的方式,说明弧形起跑线的正确画法,仅供参考。1.常规起跑线在终点线(第 1 曲直段)前后有 2000 米、10000 米、1 英里(我国一般不设置此项目)、2000 米障碍赛跑的弧形起跑线(见图三)。在第 2 曲直段后有 1500 米的弧形起跑线(见图四)。在第 3 曲直段前后有 1000 米、3000 米、5000 米、3000 米障碍赛跑的弧形起跑线(见图五)图三图四图五在弯道上的常规起跑线有终点线(第 1 曲直段)前的 2000 米、10000 米和第 3 曲直段前的 1000 米、3000 米、5000 米的弧形起跑线,这两条弧形起跑线是完全相同的,只是前者以终点线后沿为基线,后者以第 3 曲直段理论分界线为基线,所用数据和画线方法均相同。修建内突沿的田径场的周长是建筑半径(36.50m)加 0.30m(36.80m)进行计算,如果不修建内突沿,建筑半径必需改为 36.60m,计算时是建筑半径(36.60m)加 0.20m(36.80m)进行计算。计算画线数据时,都是按照此原则进行的。正因为此,弯道上的常规弧形起跑线不是在内突沿外沿处直接起弧线,而是先沿终点线后沿/第 3 曲直段理论分界线截取 0.30m,向前画 0.05m 宽的白线,再从此点开始起弧。在实际的画线中,很多场地是直接起弧(见图六)。正确的画法见图七。图六图七直道上的常规起跑线的数据计算最好不用“一步到位”计算法,而用“逐步到位”修正法进行计...
