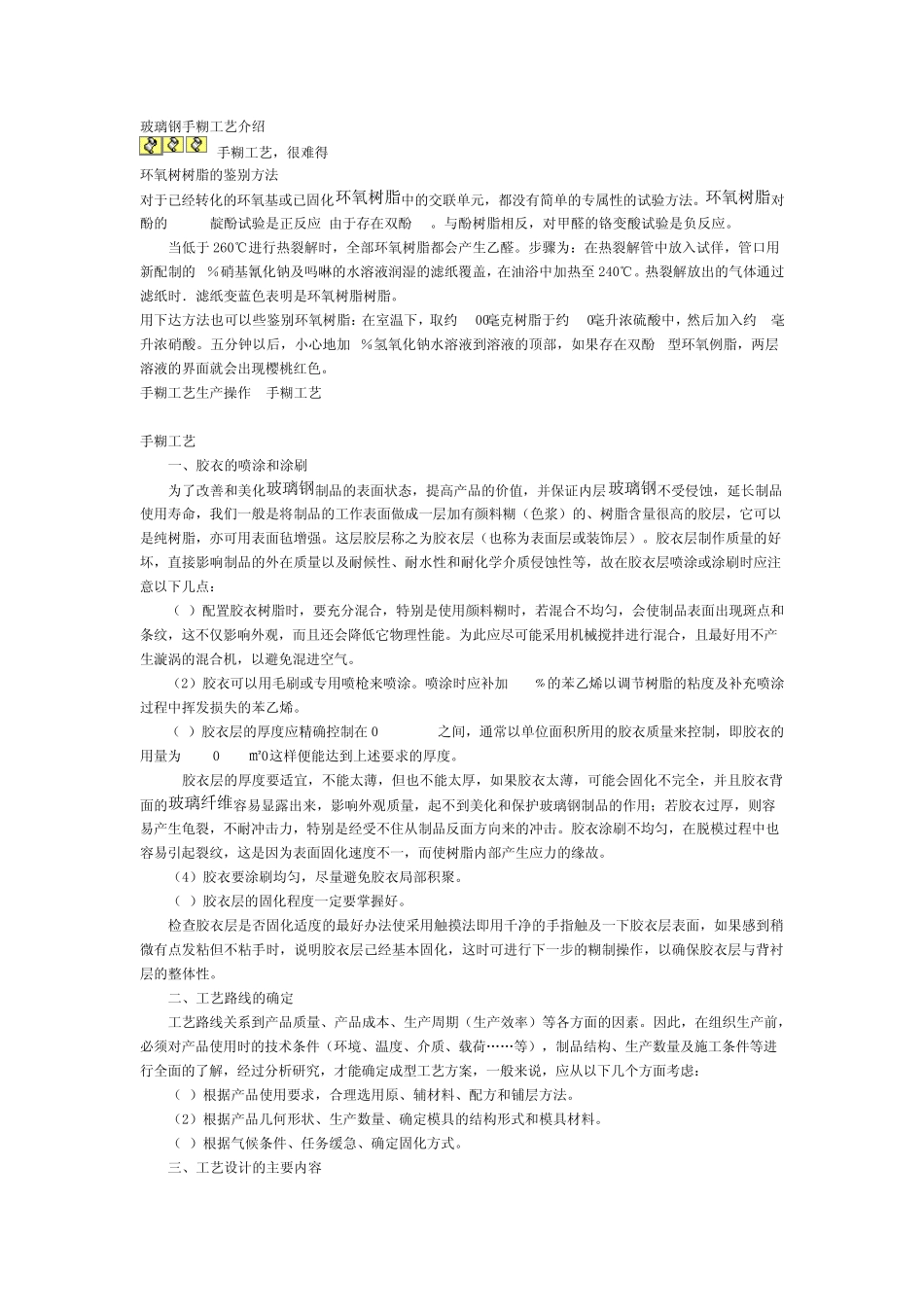

玻璃钢手糊工艺介绍 手糊工艺，很难得 环氧树树脂的鉴别方法 对于已经转化的环氧基或已固化环氧树脂中的交联单元，都没有简单的专属性的试验方法。环氧树脂对酚的Gibbs靛酚试验是正反应(由于存在双酚A)。与酚树脂相反，对甲醛的铬变酸试验是负反应。 当低于260℃进行热裂解时，全部环氧树脂都会产生乙醛。步骤为：在热裂解管中放入试佯，管口用新配制的5％硝基氰化钠及吗啉的水溶液润湿的滤纸覆盖，在油浴中加热至 240℃。热裂解放出的气体通过滤纸时．滤纸变蓝色表明是环氧树脂树脂。 用下达方法也可以些鉴别环氧树脂：在室温下，取约 100毫克树脂于约 10毫升浓硫酸中，然后加入约 1毫升浓硝酸。五分钟以后，小心地加 5％氢氧化钠水溶液到溶液的顶部，如果存在双酚A型环氧例脂，两层溶液的界面就会出现樱桃红色。 手糊工艺生产操作--手糊工艺 手糊工艺 一、胶衣的喷涂和涂刷 为了改善和美化玻璃钢制品的表面状态，提高产品的价值，并保证内层玻璃钢不受侵蚀，延长制品使用寿命，我们一般是将制品的工作表面做成一层加有颜料糊（色浆）的、树脂含量很高的胶层，它可以是纯树脂，亦可用表面毡增强。这层胶层称之为胶衣层（也称为表面层或装饰层）。胶衣层制作质量的好坏，直接影响制品的外在质量以及耐候性、耐水性和耐化学介质侵蚀性等，故在胶衣层喷涂或涂刷时应注意以下几点： （1）配置胶衣树脂时，要充分混合，特别是使用颜料糊时，若混合不均匀，会使制品表面出现斑点和条纹，这不仅影响外观，而且还会降低它物理性能。为此应尽可能采用机械搅拌进行混合，且最好用不产生漩涡的混合机，以避免混进空气。 （2）胶衣可以用毛刷或专用喷枪来喷涂。喷涂时应补加 5~7﹪的苯乙烯以调节树脂的粘度及补充喷涂过程中挥发损失的苯乙烯。 （3）胶衣层的厚度应精确控制在0.3~O.5mm之间，通常以单位面积所用的胶衣质量来控制，即胶衣的用量为 350~550g/㎡,这样便能达到上述要求的厚度。 胶衣层的厚度要适宜，不能太薄，但也不能太厚，如果胶衣太薄，可能会固化不完全，并且胶衣背面的玻璃纤维容易显露出来，影响外观质量，起不到美化和保护玻璃钢制品的作用；若胶衣过厚，则容易产生龟裂，不耐冲击力，特别是经受不住从制品反面方向来的冲击。胶衣涂刷不均匀，在脱模过程中也容易引起裂纹，这是因为表面固化速度不一，而使树脂内部产生应力的缘故。 （4）胶衣要涂刷均匀，尽量避免胶衣局部积聚。 （5）胶衣层的固化程度一定要掌握好...
