理正深基坑使用说明

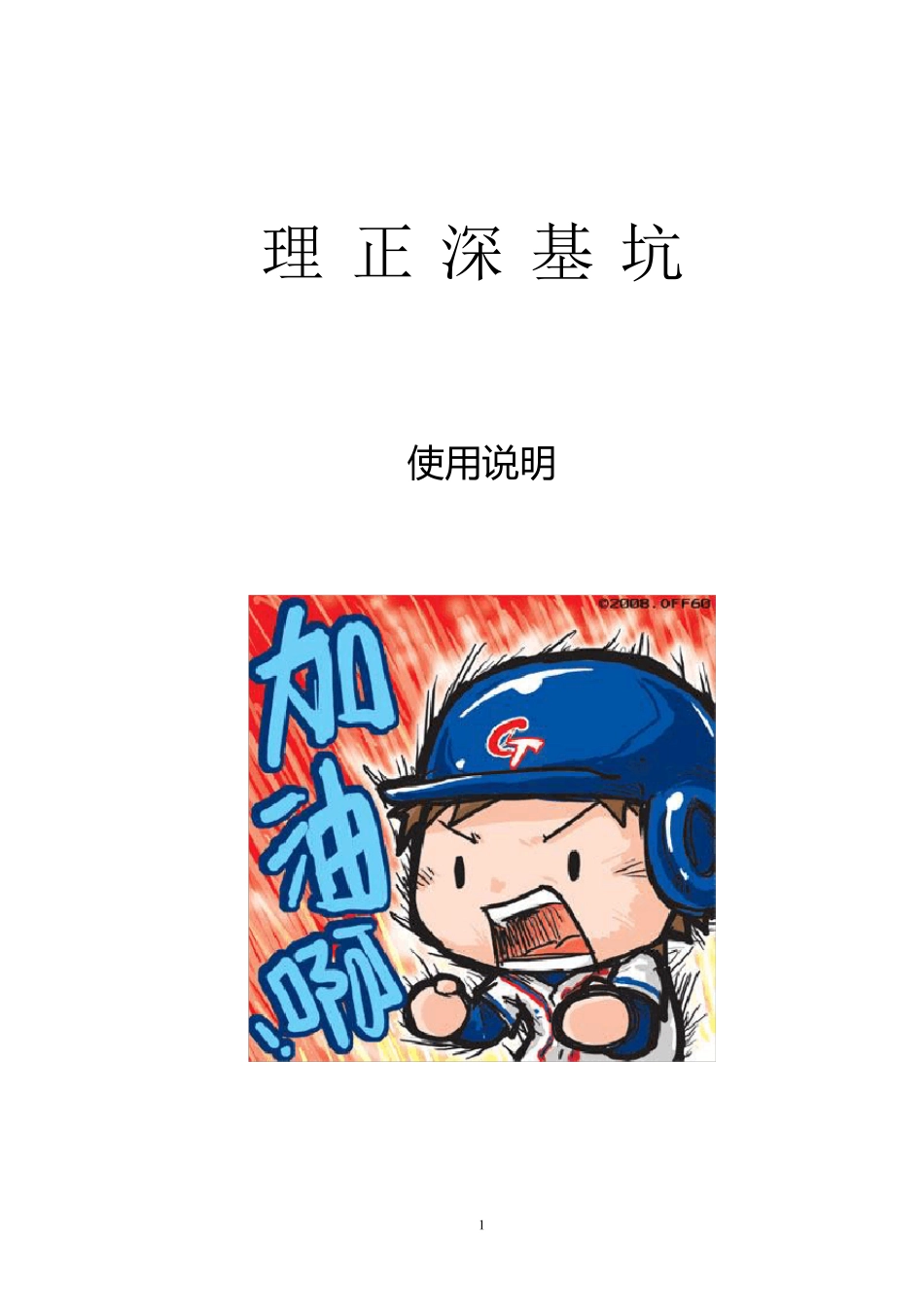

理正深基坑使用说明_第1页
1/13

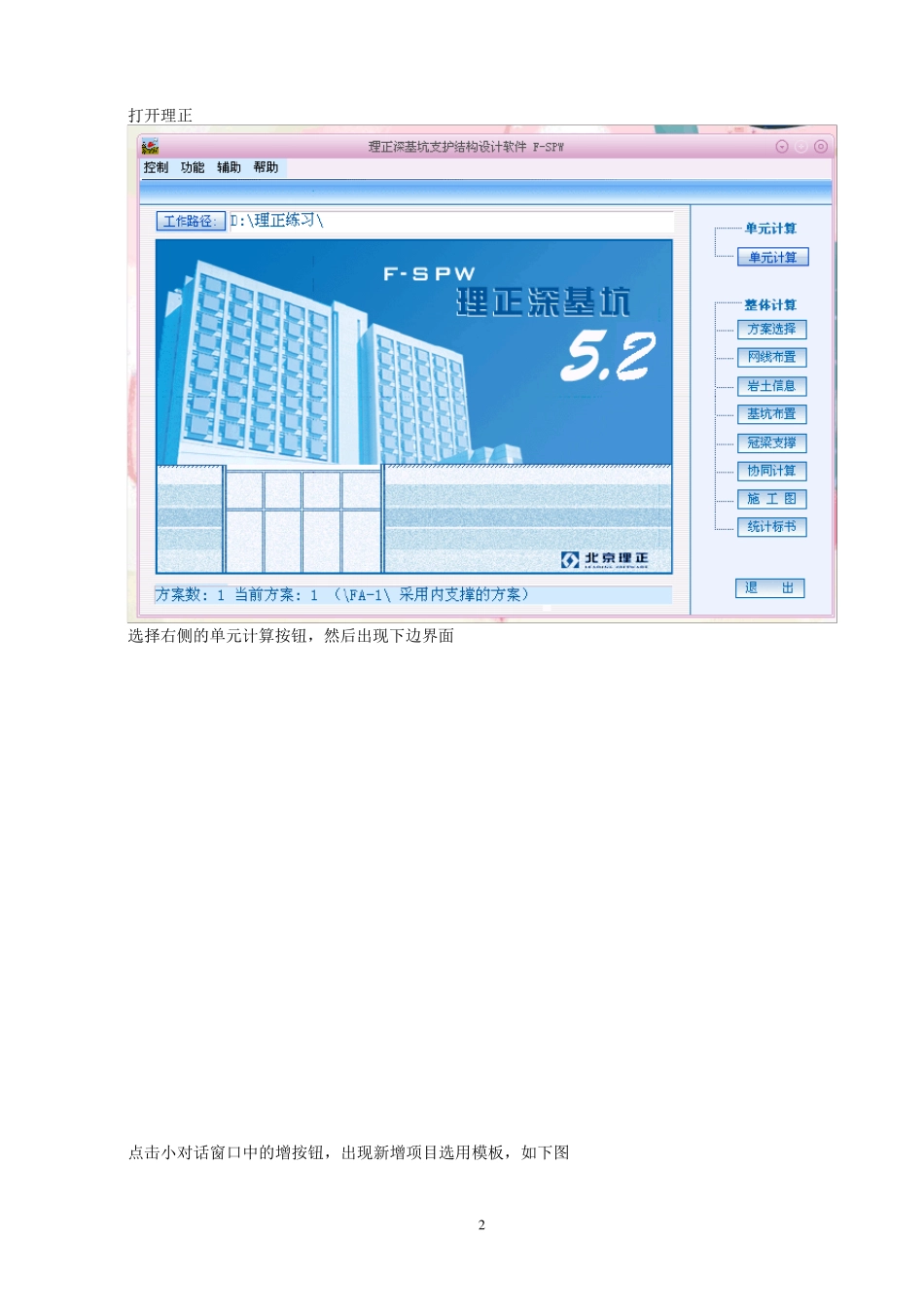

理正深基坑使用说明_第2页
2/13

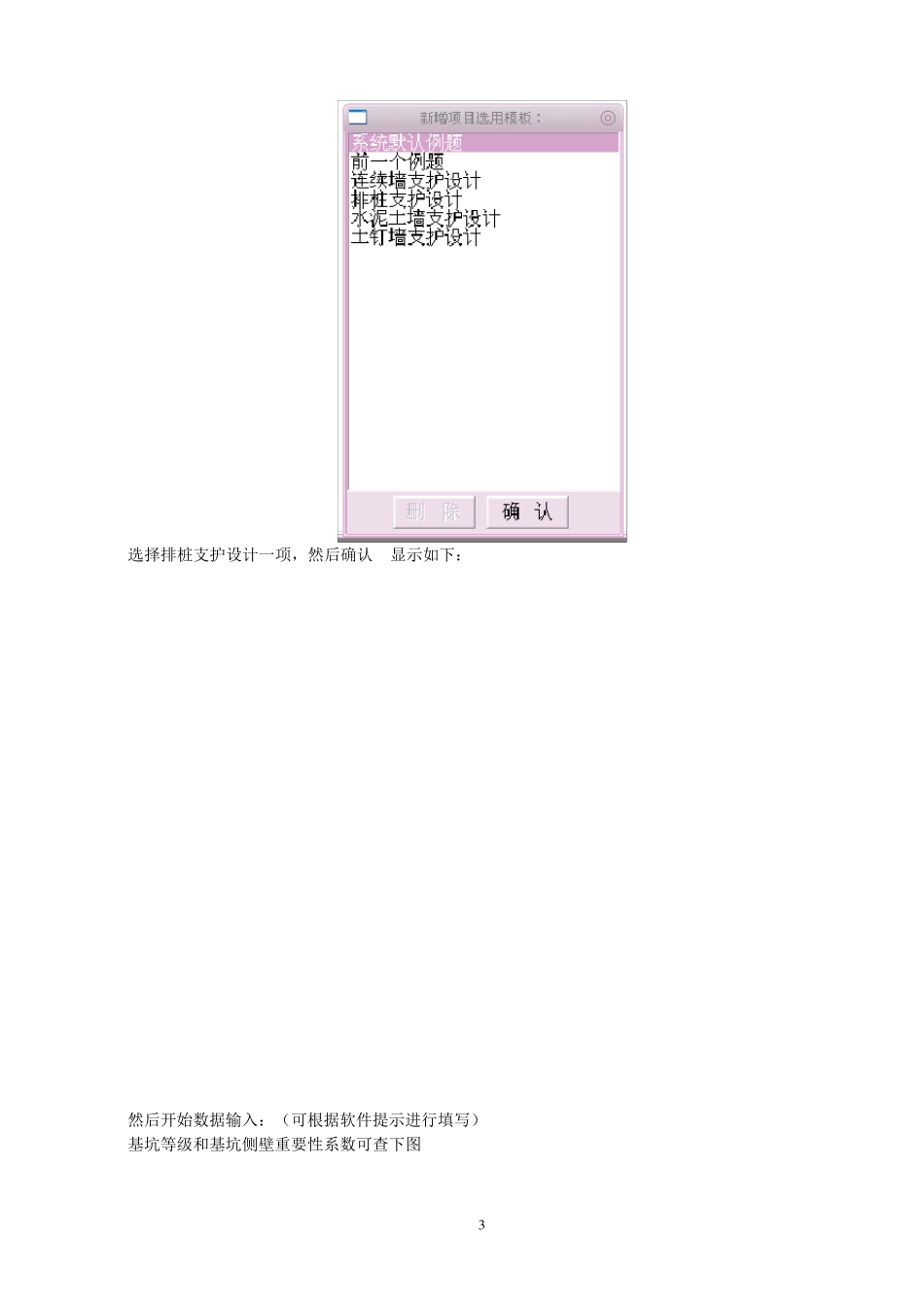

理正深基坑使用说明_第3页
3/13
1 理正深基坑 使用说明 2 打开理正 选择右侧的单元计算按钮,然后出现下边界面 点击小对话窗口中的增按钮,出现新增项目选用模板,如下图 3 选择排桩支护设计一项,然后确认 显示如下: 然后开始数据输入:(可根据软件提示进行填写) 基坑等级和基坑侧壁重要性系数可查下图 4 基坑工程复杂程度等级(建筑地基基础技术规范) 基坑侧壁 岩土体性质 基坑深度(m ) 复杂 中等 简单 软土 h>10 6<h≤10 h≤6 非软土 h>14 10<h≤14 h≤10 岩体 h>18 12<h≤18 h≤12 嵌固深度可先不填写,等所有数据结束后再来 桩间距是两桩之间间隔最多 0.6m ,如图: 混凝土强度等级的选择,不明 0.60m 5 放坡信息 坡度系数为放坡高宽比 超载信息 超载4 种类型 前2 个均布荷载常用,后两个属于偏心荷载(不晓得什么情况用) 若有作用深度,作用宽度,距坑边距就用第二个。 土层信息 内侧降水最终深度和外侧水位深度2 项数值一般是相同(无隔水的情况下),经验数值为基坑深度加深1.5 米 土层数根据实际填写,其他项一般不变 这个表根据勘察报告填写,厚度用相关孔该层平均值,与锚固体摩擦阻力可查软件中的表,宜取小值。 水土一项中土用合算,砂、砾用分算。 计算m 值可根据软件提供的公式计算,如图: 6 基坑底面位移量估计值经验选10m m ,也可以根据实际选小。点确定前注意区分水上水下。 支锚信息 上图中画红圈的不用填写 预加力可选择 50-100,锚固体直径有 150,160 的(用哪个不晓得怎么选) 锚固力调整系数和材料抗力调整系数都是 1.00 不用改。 其它项为自己设计。 来个规范 建筑基坑支护技术规程 JGJ 120-99 1. 锚杆上下排垂直间距不宜小于 2.0m,水平间距不宜小于 1.5m; 7 2. 锚杆锚固体上覆土层厚度不宜小于4.0m 3. 锚杆倾角宜为15°~25°,且不应大于45° 下边是网上查来的 预应力锚索布置经验:①土层锚索上下排间距不宜小于2.5m ,水平不宜小于2.0m ;岩层锚索间距宜采用 3~6m ;②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m ,自由锻长度不应小于4~5m;③锚固体上覆岩土体厚度不应小于5.0m,锚固段长度不应小于4.0m。岩层锚索锚固段不宜大于10m。④锚索与水平面的夹角以下倾为宜不大于35,一般 15~25. 全部输入完成后可点击自动生成工况,显示如下 出现上图,一般为0.500 注意:每次调整锚索的间距,都要重新自动生成工况。 上...
