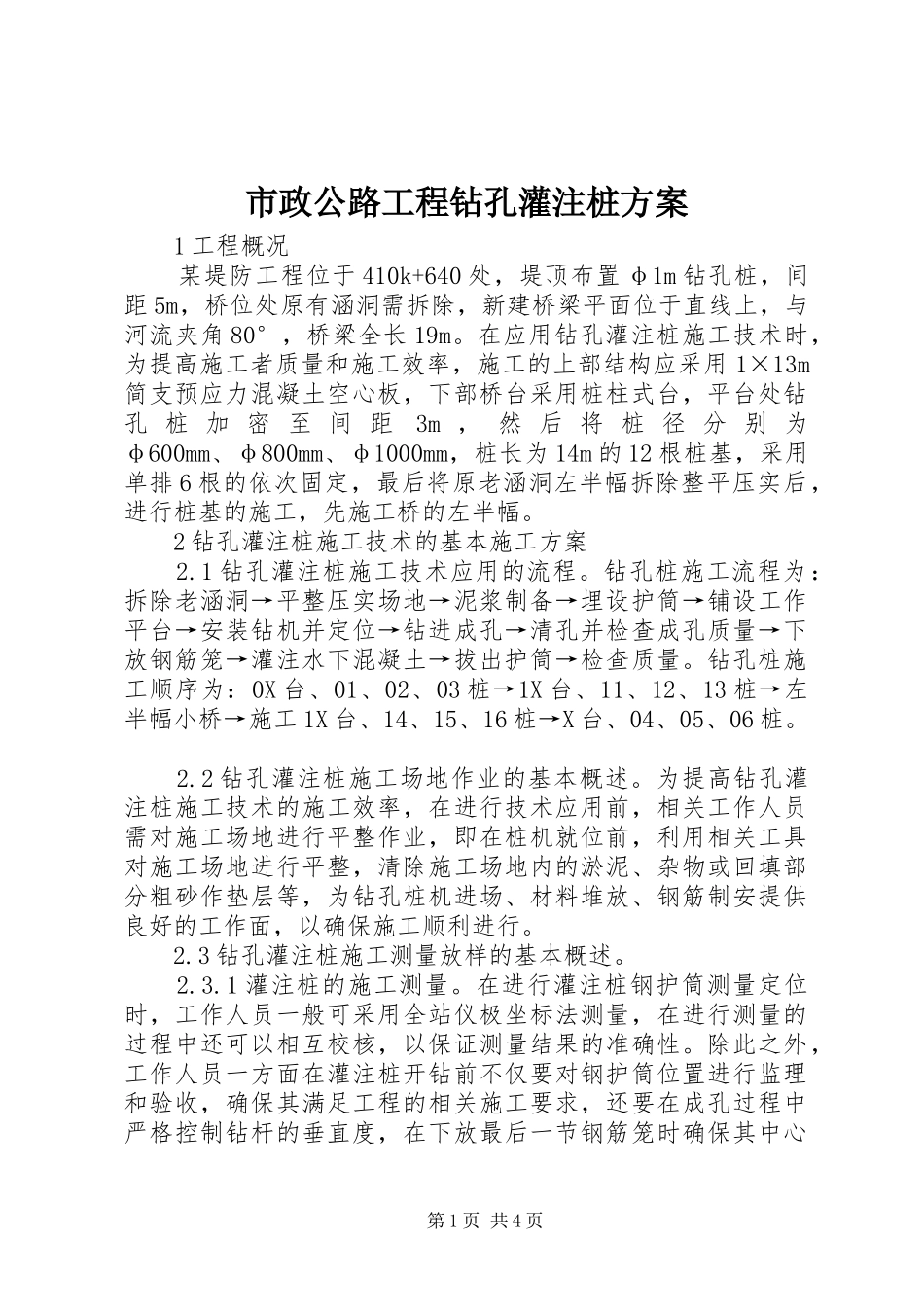

市政公路工程钻孔灌注桩方案1工程概况某堤防工程位于410k+640处,堤顶布置φ1m钻孔桩,间距5m,桥位处原有涵洞需拆除,新建桥梁平面位于直线上,与河流夹角80°,桥梁全长19m。在应用钻孔灌注桩施工技术时,为提高施工者质量和施工效率,施工的上部结构应采用1×13m简支预应力混凝土空心板,下部桥台采用桩柱式台,平台处钻孔桩加密至间距3m,然后将桩径分别为φ600mm、φ800mm、φ1000mm,桩长为14m的12根桩基,采用单排6根的依次固定,最后将原老涵洞左半幅拆除整平压实后,进行桩基的施工,先施工桥的左半幅。2钻孔灌注桩施工技术的基本施工方案2.1钻孔灌注桩施工技术应用的流程。钻孔桩施工流程为:拆除老涵洞→平整压实场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。钻孔桩施工顺序为:0X台、01、02、03桩→1X台、11、12、13桩→左半幅小桥→施工1X台、14、15、16桩→X台、04、05、06桩。2.2钻孔灌注桩施工场地作业的基本概述。为提高钻孔灌注桩施工技术的施工效率,在进行技术应用前,相关工作人员需对施工场地进行平整作业,即在桩机就位前,利用相关工具对施工场地进行平整,清除施工场地内的淤泥、杂物或回填部分粗砂作垫层等,为钻孔桩机进场、材料堆放、钢筋制安提供良好的工作面,以确保施工顺利进行。2.3钻孔灌注桩施工测量放样的基本概述。2.3.1灌注桩的施工测量。在进行灌注桩钢护筒测量定位时,工作人员一般可采用全站仪极坐标法测量,在进行测量的过程中还可以相互校核,以保证测量结果的准确性。除此之外,工作人员一方面在灌注桩开钻前不仅要对钢护筒位置进行监理和验收,确保其满足工程的相关施工要求,还要在成孔过程中严格控制钻杆的垂直度,在下放最后一节钢筋笼时确保其中心第1页共4页位置偏位在允许范围内,而另一方面在进行灌注桩的施工过程中,相关工作人员还要依据高程基准点准确测定各钢护筒的顶标高,以控制孔深、钢筋骨架底面和顶面高程及混凝土灌注的桩顶标高。2.3.2立柱的施工测量。在进行立柱施工测量的过程中,为了保障测量结果的有效性,工作人员一般会在灌注桩施工完成后按照施工方案对其进行测量。一般来说,对于超出桩顶设计标高的高度,工作人员需进行桩顶的凿除工作,然后浇筑垫层混凝土后精确放样出立柱的轴线和模板轮廓线,当绑扎完立柱钢筋后,支立模板并再次复测立柱位置,当监理检测合格后方可进行混凝土浇筑。除此之外,工作人员在进行立柱施工测量时,为保证立柱平面位置的科学性和准确性,首先会在附近的控制网点上,让全站仪架设通过极坐标法对施工图纸中的立柱中心点进行放样测量,然后在附近的另一个控制网点上,让全站仪架设通过极坐标法进行核对,最后比较两者的误差。2.3.3台帽的施工测量。一般来说,在完成立柱施工后,为确保工程施工的合理性和严谨性,工作人员会将超出柱顶设计标高的部分进行凿除。在凿除的过程中,为提高凿除位置的准确性,相关工作人员需对台帽的轴线和模板轮廓线进行放样测量,即当台帽钢筋被绑扎完成后,施工人员应立即支设模板,并对模板的台帽位置再次进行复测。3钻孔灌注桩施工作业的基本概述3.1工程案例的基本概述。根据相关数据调查显示,405k+635小桥施工作为案例,在其准备阶段,工作人员的主要准备工作有:选择合适的钻机、钻具,对施工现场进行现场勘测、施工布置、了解施工现场的气候变化和人文风俗。其中,钻机作为钻孔灌注桩施工的主要设备,为保障施工质量和施工效率,工作人员在进行钻机钻具选择时,应根据地质情况和各种钻孔机的应用条件来选择,405k+635处小桥可采用正循环gps-1500钻机。3.2钻孔机的安装与定位。钻孔机的安装在一定程度上对钻孔灌注桩应用的施工质量和施工效率也有一定的影响,因此相关工作人员在进行钻孔机安装时,对于地层较软和有坡度的第2页共4页地基,在进行安装前应先用装载机推平、人工夯实,然后再垫上钢板或枕木加固,提高地基的稳固性。3.3埋设护筒。钻孔成败的关键是防止孔壁坍塌。因此当钻孔较深时,为保障孔壁的稳固性,在进行护筒埋设的作业过程中,相...
