330KV变电站设计

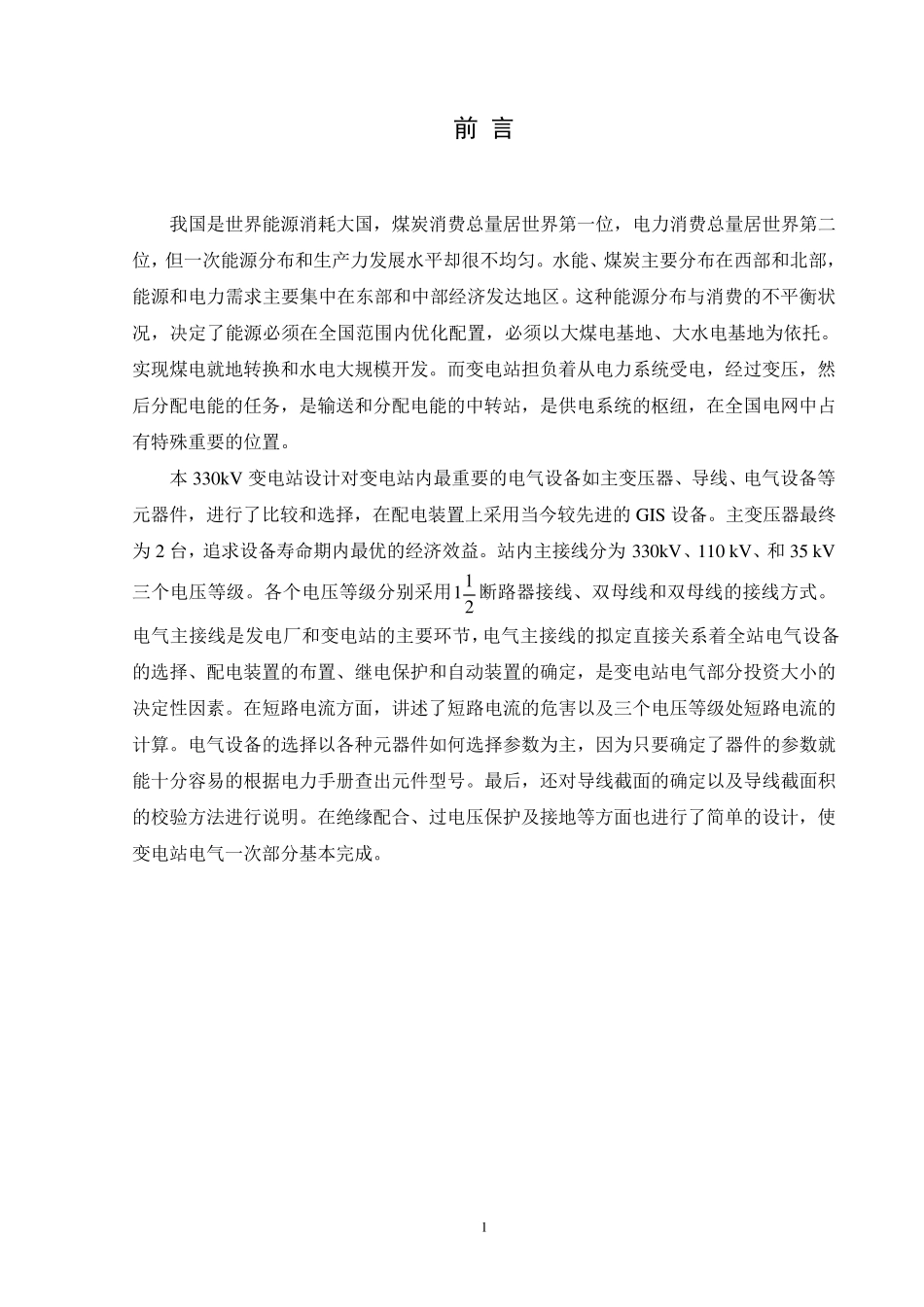

330KV变电站设计_第1页
1/75
330KV变电站设计_第2页
2/75

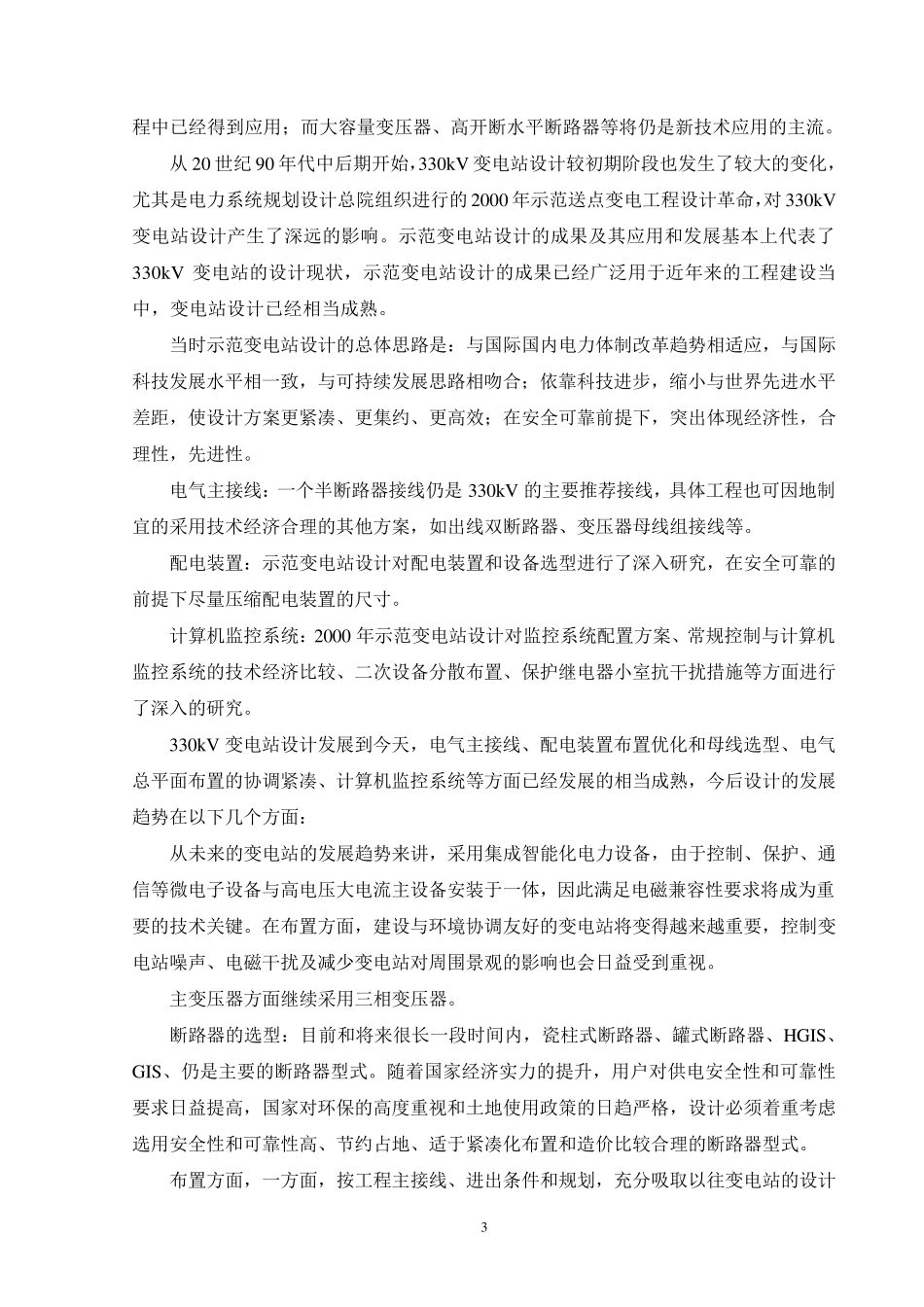

330KV变电站设计_第3页
3/75
1 前 言 我国是世界能源消耗大国,煤炭消费总量居世界第一位,电力消费总量居世界第二位,但一次能源分布和生产力发展水平却很不均匀。水能、煤炭主要分布在西部和北部,能源和电力需求主要集中在东部和中部经济发达地区。这种能源分布与消费的不平衡状况,决定了能源必须在全国范围内优化配置,必须以大煤电基地、大水电基地为依托。实现煤电就地转换和水电大规模开发。而变电站担负着从电力系统受电,经过变压,然后分配电能的任务,是输送和分配电能的中转站,是供电系统的枢纽,在全国电网中占有特殊重要的位置。 本 330kV 变电站设计对变电站内最重要的电气设备如主变压器、导线、电气设备等元器件,进行了比较和选择,在配电装置上采用当今较先进的 GIS 设备。主变压器最终为 2 台,追求设备寿命期内最优的经济效益。站内主接线分为 330kV、110 kV、和35 kV三个电压等级。各个电压等级分别采用211断路器接线、双 母 线和双 母 线的接线方 式 。电气主接线是发电厂 和变电站的主要环 节 ,电气主接线的拟 定直 接关 系着全站电气设备的选择、配电装置的布置、继 电保 护 和自 动 装置的确 定,是变电站电气部分投 资 大小 的决定性 因 素 。在短 路电流 方 面 ,讲 述 了短 路电流 的危 害 以及 三个电压等级处 短 路电流 的计算 。电气设备的选择以各种元器件如何 选择参 数 为主,因 为只 要确 定了器件的参 数 就能十 分容 易 的根 据 电力手 册 查 出 元件型 号 。最后,还 对导线截 面 的确 定以及 导线截 面 积的校 验 方 法 进行说 明 。在绝 缘 配合 、过电压保 护 及 接地等方 面 也 进行了简 单 的设计,使变电站电气一次部分基本完 成 。 2 第1 章 绪论 1.1 设计的技术基础和前提 自20 世纪70 年代330kV 电网在我国西北地区出现自今,330kV 电网已经成为我国西北地区的主力电网。截至2004 年底,全国共投运330kV 线路115 条,总长度约为1070km ,全网共有330kV 降压变电站52 座,主变压器总容量20640MVA。330kV 变电站设计也相应经历了初期阶段、成长阶段和成熟阶段。 330kV 电网建设初期,由于出线回路少,330kV 电气主接线大多才用角形接线,后来还有变压器——母线接线、双母线带旁路,发展到现在很普遍的一个半断路器接线,随着 330kV 电网成长为西北部骨干网架,330kV 变电站的建设基本上都采用...
