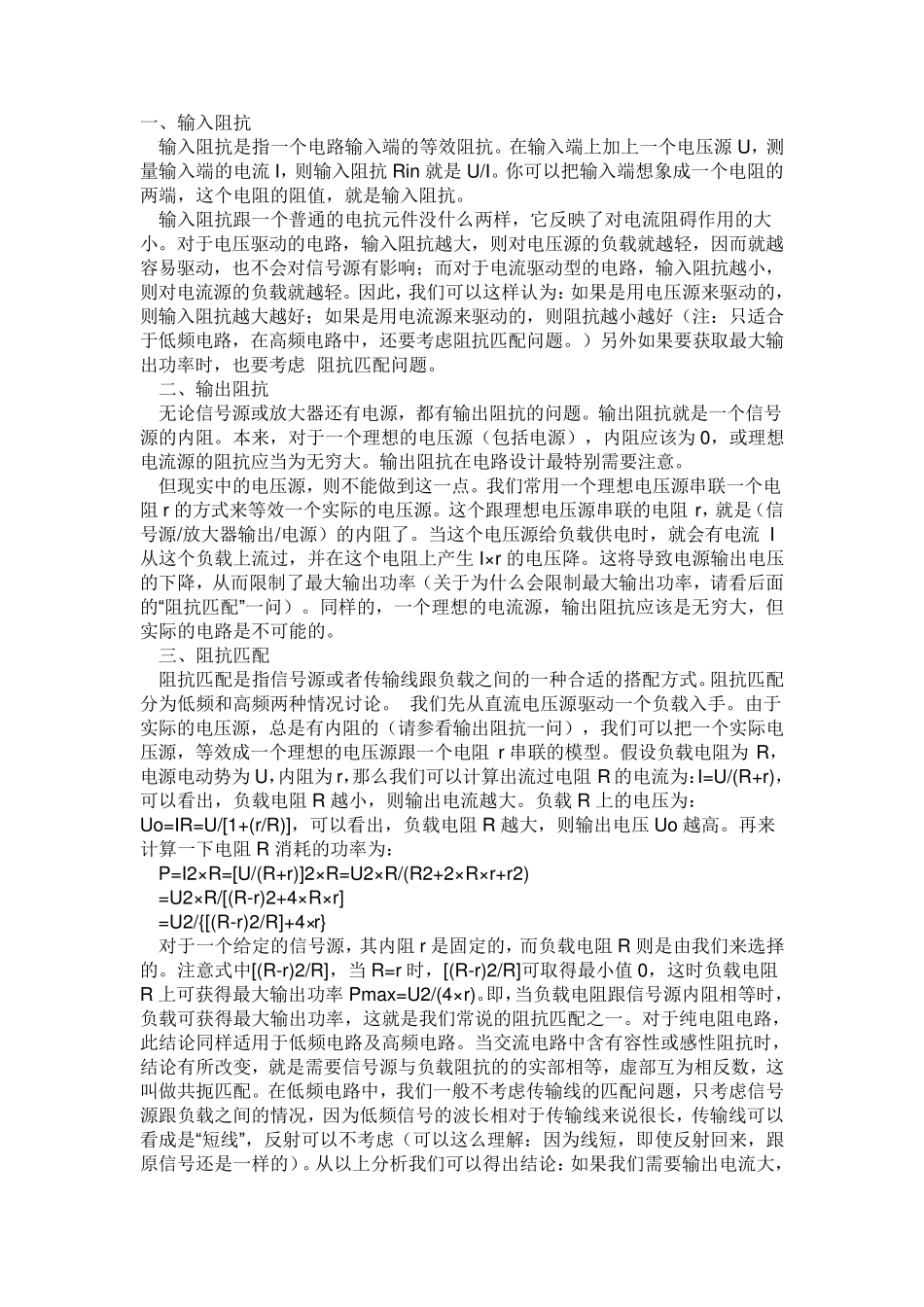

一、输入阻抗 输入阻抗是指一个电路输入端的等效阻抗。在输入端上加上一个电压源 U，测量输入端的电流 I，则输入阻抗 Rin 就是 U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。 输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题。）另外如果要获取最大输出功率时，也要考虑 阻抗匹配问题。 二、输出阻抗 无论信号源或放大器还有电源，都有输出阻抗的问题。输出阻抗就是一个信号源的内阻。本来，对于一个理想的电压源（包括电源），内阻应该为 0，或理想电流源的阻抗应当为无穷大。输出阻抗在电路设计最特别需要注意。 但现实中的电压源，则不能做到这一点。我们常用一个理想电压源串联一个电阻 r 的方式来等效一个实际的电压源。这个跟理想电压源串联的电阻 r，就是（信号源/放大器输出/电源）的内阻了。当这个电压源给负载供电时，就会有电流 I从这个负载上流过，并在这个电阻上产生 I× r 的电压降。这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的。 三、阻抗匹配 阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。 我们先从直流电压源驱动一个负载入手。由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻 r 串联的模型。假设负载电阻为 R，电源电动势为 U，内阻为 r，那么我们可以计算出流过电阻 R 的电流为：I=U/(R+r)，可以看出，负载电阻 R 越小，则输出电流越大。负载 R 上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻 R 越大，则输出电压 Uo 越高。再来计算一下电阻 R 消耗的功率为： P=I2× R=[U/(R+r)]2× R=U2× R/(R2+2× R× r+r2) =U2× R/[(R-r)2+4× R× r] =U2/{[(R-r)2/R]+4×r} 对于一个给定的...
