abaqus中单元的选择宝典

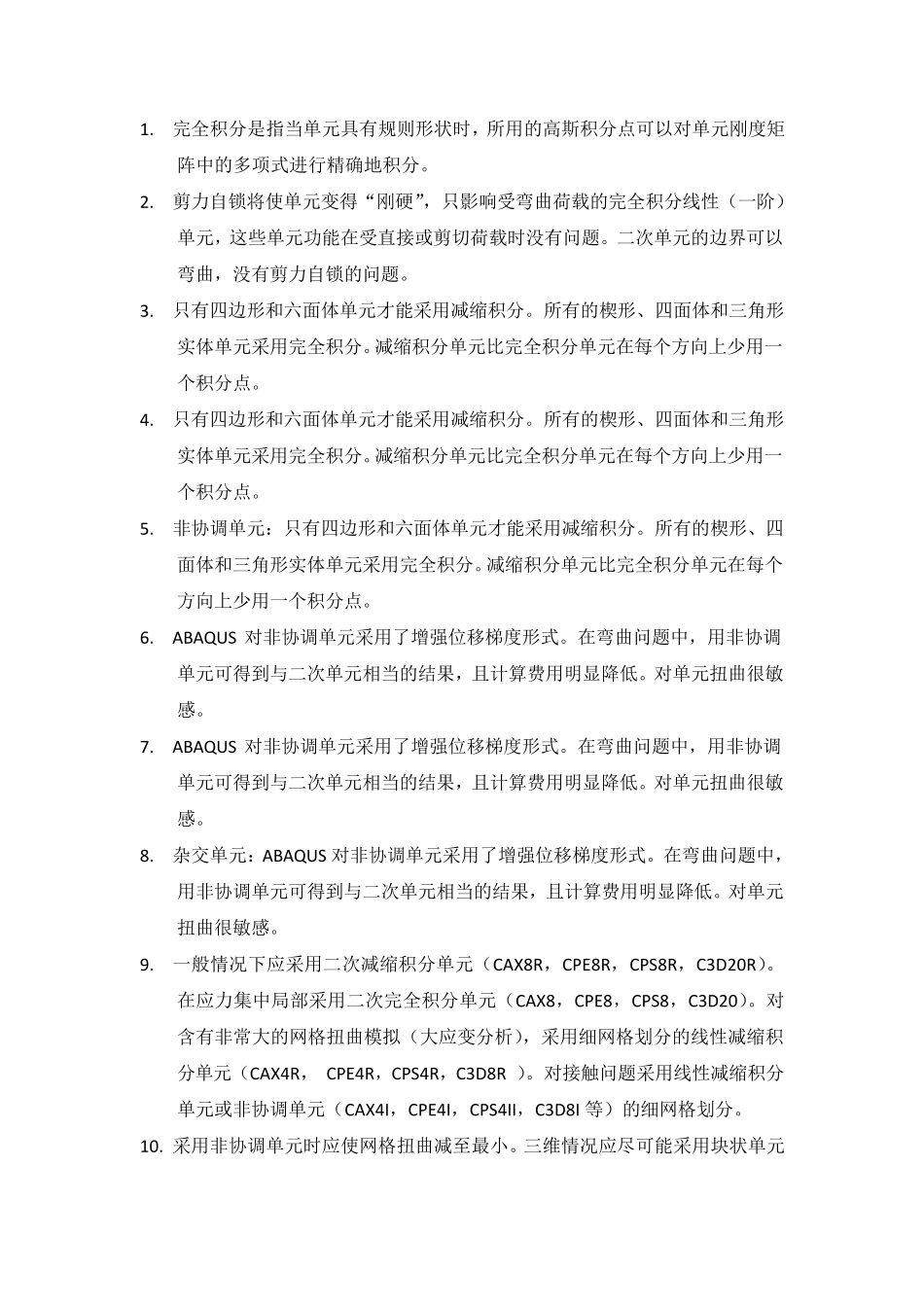

1. 完全积分是指当单元具有规则形状时，所用的高斯积分点可以对单元刚度矩阵中的多项式进行精确地积分。 2. 剪力自锁将使单元变得“刚硬”，只影响受弯曲荷载的完全积分线性（一阶）单元，这些单元功能在受直接或剪切荷载时没有问题。二次单元的边界可以弯曲，没有剪力自锁的问题。 3. 只有四边形和六面体单元才能采用减缩积分。所有的楔形、四面体和三角形实体单元采用完全积分。减缩积分单元比完全积分单元在每个方向上少用一个积分点。 4. 只有四边形和六面体单元才能采用减缩积分。所有的楔形、四面体和三角形实体单元采用完全积分。减缩积分单元比完全积分单元在每个方向上少用一个积分点。 5. 非协调单元：只有四边形和六面体单元才能采用减缩积分。所有的楔形、四面体和三角形实体单元采用完全积分。减缩积分单元比完全积分单元在每个方向上少用一个积分点。 6. ABAQUS 对非协调单元采用了增强位移梯度形式。在弯曲问题中，用非协调单元可得到与二次单元相当的结果，且计算费用明显降低。对单元扭曲很敏感。 7. ABAQUS 对非协调单元采用了增强位移梯度形式。在弯曲问题中，用非协调单元可得到与二次单元相当的结果，且计算费用明显降低。对单元扭曲很敏感。 8. 杂交单元：ABAQUS 对非协调单元采用了增强位移梯度形式。在弯曲问题中，用非协调单元可得到与二次单元相当的结果，且计算费用明显降低。对单元扭曲很敏感。 9. 一般情况下应采用二次减缩积分单元（CAX8R，CPE8R，CPS8R，C3D20R）。在应力集中局部采用二次完全积分单元（CAX8，CPE8，CPS8，C3D20）。对含有非常大的网格扭曲模拟（大应变分析），采用细网格划分的线性减缩积分单元（CAX4R， CPE4R，CPS4R，C3D8R ）。对接触问题采用线性减缩积分单元或非协调单元（CAX4I，CPE4I，CPS4II，C3D8I 等）的细网格划分。 10. 采用非协调单元时应使网格扭曲减至最小。三维情况应尽可能采用块状单元（六面体）。对小位移问题采用二次四面体单元（C3D10）是可行的。 11. 在实体单元中所用的数学公式和积分阶数对分析的精度和花费有非常显著的影响。使用完全积分的单元，尤其是一阶（线性）单元，容易形成自锁现象，在正常情况下不要应用。一阶减缩积分单元容易出现沙漏现象；充分的单元细化可减小这种问题。 12. 在分析中如有弯曲位移，且采用一阶减缩积分单元时，应在厚度方向上至少用 4 个单元。沙漏现象在二阶减缩积分单元中较少见。在大多数一般问题中要...
