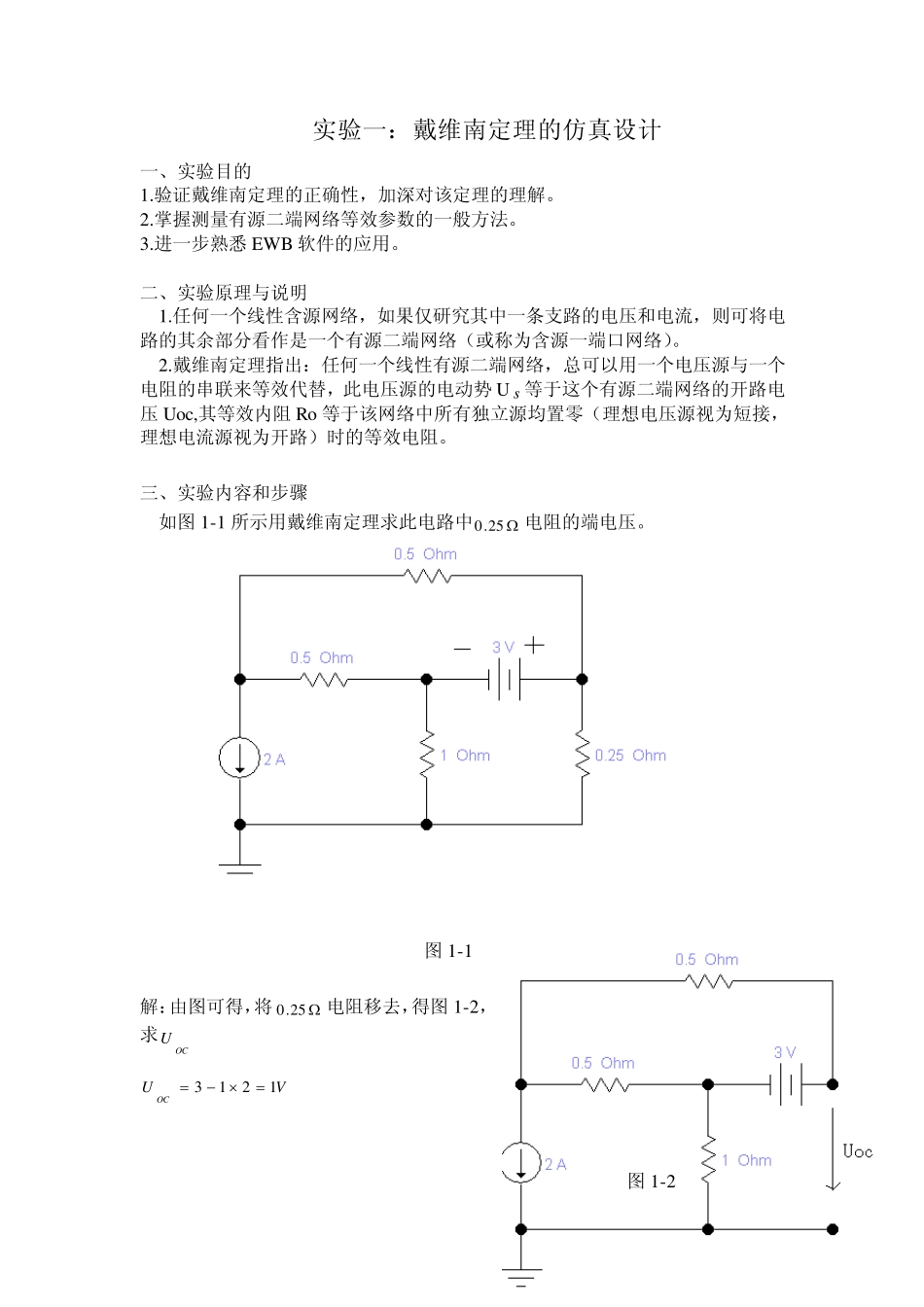

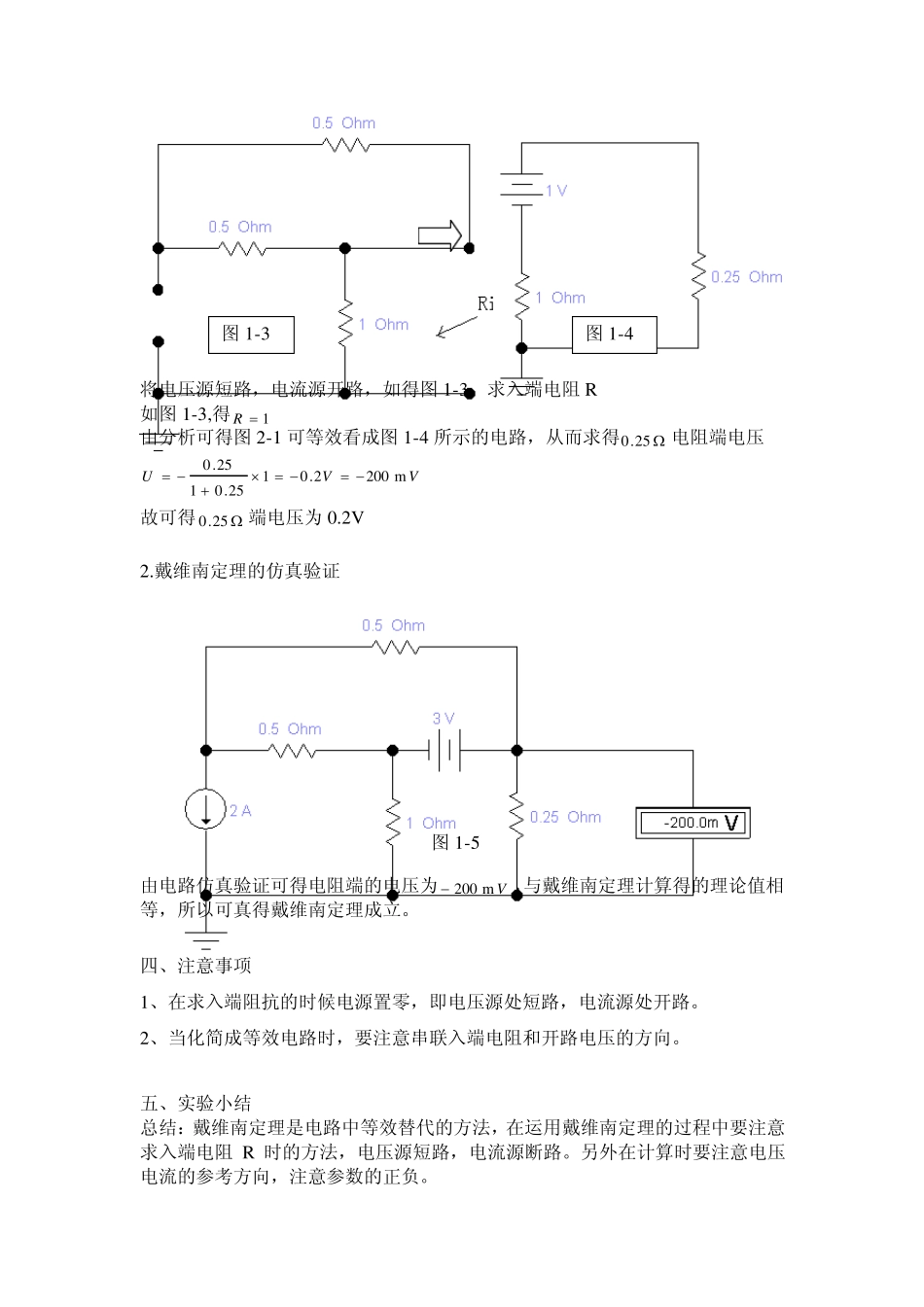

实验一：戴维南定理的仿真设计 一、实验目的 1.验证戴维南定理的正确性，加深对该定理的理解。 2.掌握测量有源二端网络等效参数的一般方法。 3.进一步熟悉 EWB 软件的应用。 二、实验原理与说明 1.任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。 2.戴维南定理指出：任何一个线性有源二端网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势 U s等于这个有源二端网络的开路电压 Uoc,其等效内阻 Ro 等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。 三、实验内容和步骤 如图 1-1 所示用戴维南定理求此电路中25.0电阻的端电压。 解：由图可得，将25.0电阻移去，得图 1-2， 求OCU VUOC1213 图 1-2 图 1-1 将电压源短路，电流源开路，如得图1-3，求入端电阻R 如图1-3,得1R 由分析可得图2-1 可等效看成图1-4 所示的电路，从而求得25.0电阻端电压 VVUm2002.0125.0125.0 故可得25.0端电压为0.2V 2.戴维南定理的仿真验证 由电路仿真验证可得电阻端的电压为 Vm200，与戴维南定理计算得的理论值相等，所以可真得戴维南定理成立。 四、注意事项 1、在求入端阻抗的时候电源置零，即电压源处短路，电流源处开路。 2、当化简成等效电路时，要注意串联入端电阻和开路电压的方向。 五、实验小结 总结：戴维南定理是电路中等效替代的方法，在运用戴维南定理的过程中要注意求入端电阻R 时的方法，电压源短路，电流源断路。另外在计算时要注意电压电流的参考方向，注意参数的正负。 图1-3 图1-4 图1-5 实验二：正弦电路谐振的仿真 一．电路课程设计目的 （1）验证RLC 串联电路谐振条件及谐振电路的特点。 （2）学习使用EW B 仿真软件进行电路模拟。 二．实验原理与说明 RLC 串联电路图如图2-1 所示 。 如图为RLC 串联电路原理图 当电路发生谐振时，CLXX或 CL1 （谐振条件） RLC 串联电路谐振时，电路的阻抗最小，电流最大；电源电压与电流同相；谐振时电感两端电压与电容两端电压大小相等，相位相反。 三、实验内容和步骤 （1）理论计算 m FfLCCLm HLKRHZfVU13.101015041L41111,1,50,1032222 （2）实验计算 根据自己设计的参数并选择合适的方法验证...
